Fuji do Brasil Maquinas Industriais LTDA - 262
Em “ vision type” na seção “ Vision” do “ Shape process”,
utilizar a tabela de correspondência abaixo.
Caso este componente seja utilizado para várias máquinas,
manter o valor original em “Generic” e alterar o item em “Override” para a
máquina NXT.
Os vision types para as máquinas NXT/NXT-II/AIM são
diferentes em relação a outras máquinas Fuji. Utilize a tabela de comparação
abaixo:
6.2.2. Vision types 18 e 19
Vision types 18 e 19 são inspeções customizadas pelo programador.
O modo e locais de inspeção só podem ser editadas pelo aplicativo
VPD PLUS (é necessário uma licença para seu uso).
O acesso se faz pelo shape data, no item "Visual Data Editor".
Aperte o botão "Click Here"!
Para utilização do VPD PLUS, utilize o manual "VPD PLUS Operation
Manual".
OBS: As máquinas série NXT e AIM só utilizam sistema de iluminação “frontlight”
Fuji do Brasil Maquinas Industriais LTDA - 263
7 - Configuração da máquina
Modelo XP14* / XP24*
7.1 – Director
7.1.1 - Factory Lines
Na configuração da máquina, configurar os itens:
- Machine Communication Server: Indique o nome do
microcomputador que está instalado o servidor de comunicação para esta
máquina.
- Get production data: indique se a máquina enviará seus dados de
produção ao servidor.
- Transfer Mode: FTP Somente há transferência de proper data
e programa.
Remote Shell Há transferência de proper
data, programa e dados de produção e erros da
máquina.
- Model default values: XP143 configurar o item “ machine
setup” na tabela “General”. O lado 1 sempre será uma unidade
de feeder.
Configurar o lado 2 (SIDE 2 – parte traseira):
none (sem unidade) ou MFU-X10E (unidade de
feeder).
O lado 3 (side 3) é opcional e comporta as
unidades de bandeja, localizadas a frente do lado 2.
Em “active” indicar “NO” se não houver unidade
de bandeja. Colocar “YES” se houver unidade de
bandeja.Ao indicar “YES” aparecem os lados “left” e
“right” para indicar o modelo de bandeja para cada
lado.
Em “nozzle setup” indique as configurações de
nozzles.
Fuji do Brasil Maquinas Industriais LTDA - 264
7.2 – Job Builder
7.2.1- Shape Data
Em “Element information” na seção “Shape information”
utilizar no item “ppattern” um modelo para sistema “frontlight”. Caso esteja
utilizando nozzle especial com backlight “White”, o sistema será backlight.
Em “ vision type” na seção “ Vision” do “ Shape process”,
utilizar a tabela de correspondência abaixo.
Caso este componente seja utilizado para várias máquinas,
manter o valor original em “Generic” e alterar o item em “Override” para a
máquina XP.

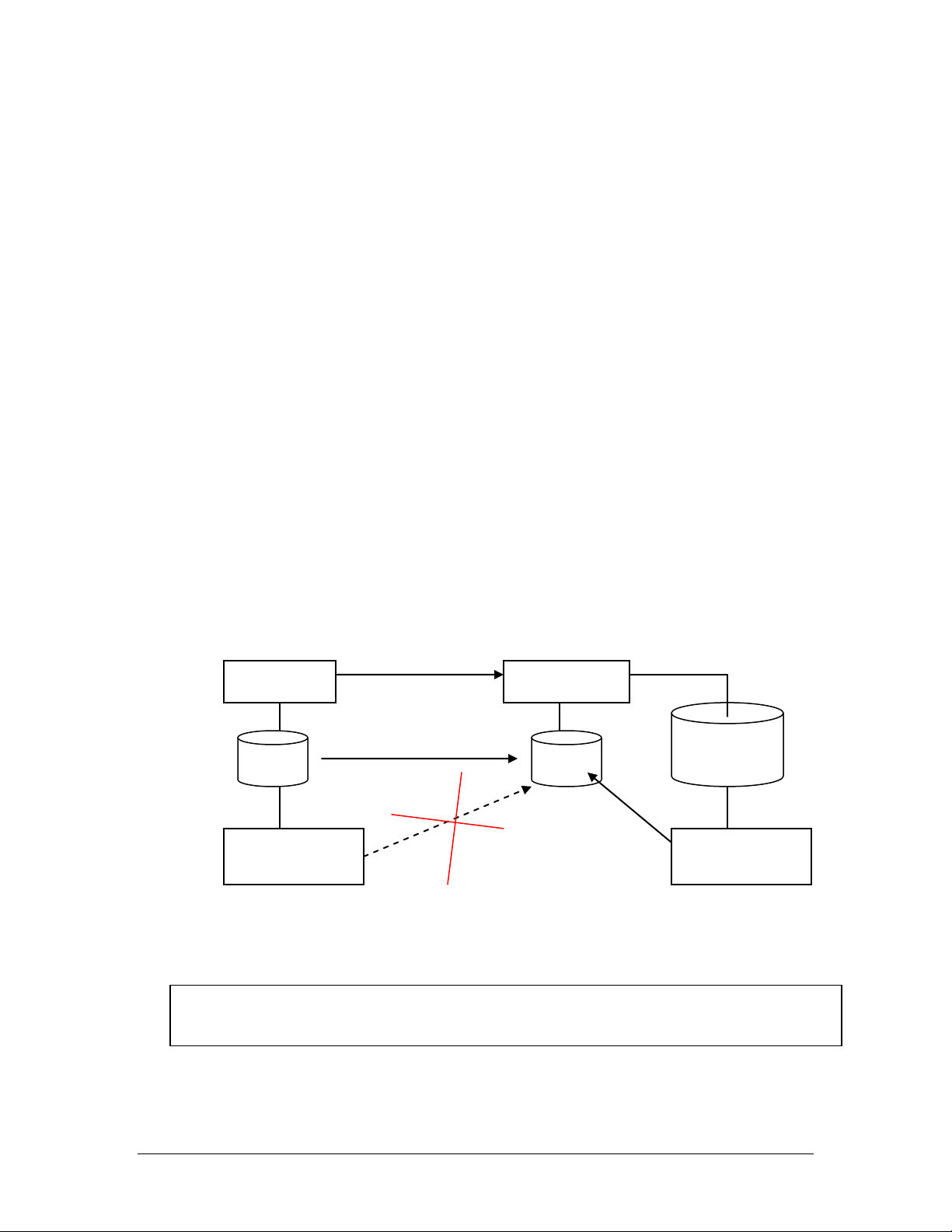

Os vision types 18 e 19 são tipos especiais, onde só serão
consideradas as informações de shape data gravadas na biblioteca da máquina
série XP (seek lines – ver manual “MS Algorithym Manual”). As informações de
shape data do Fuji Flexa, com exceção da altura do componente e nozzle
utilizado, serão ignorados pela máquina.
O vision 18 é utilizado para componentes sem terminais
enquanto a 19 para componentes com terminais.
Fuji Flexa
Máquina XP
Shape A –
Vision 18/19
Biblioteca
Local
Shape A –
Vision 18/19
Job 1
Job 1
OBS: As máquinas série XP14* / XP24* e XPF só utilizam sistema de iluminação
“frontlight”
