2 - SHAPE PROCESS / GLUE

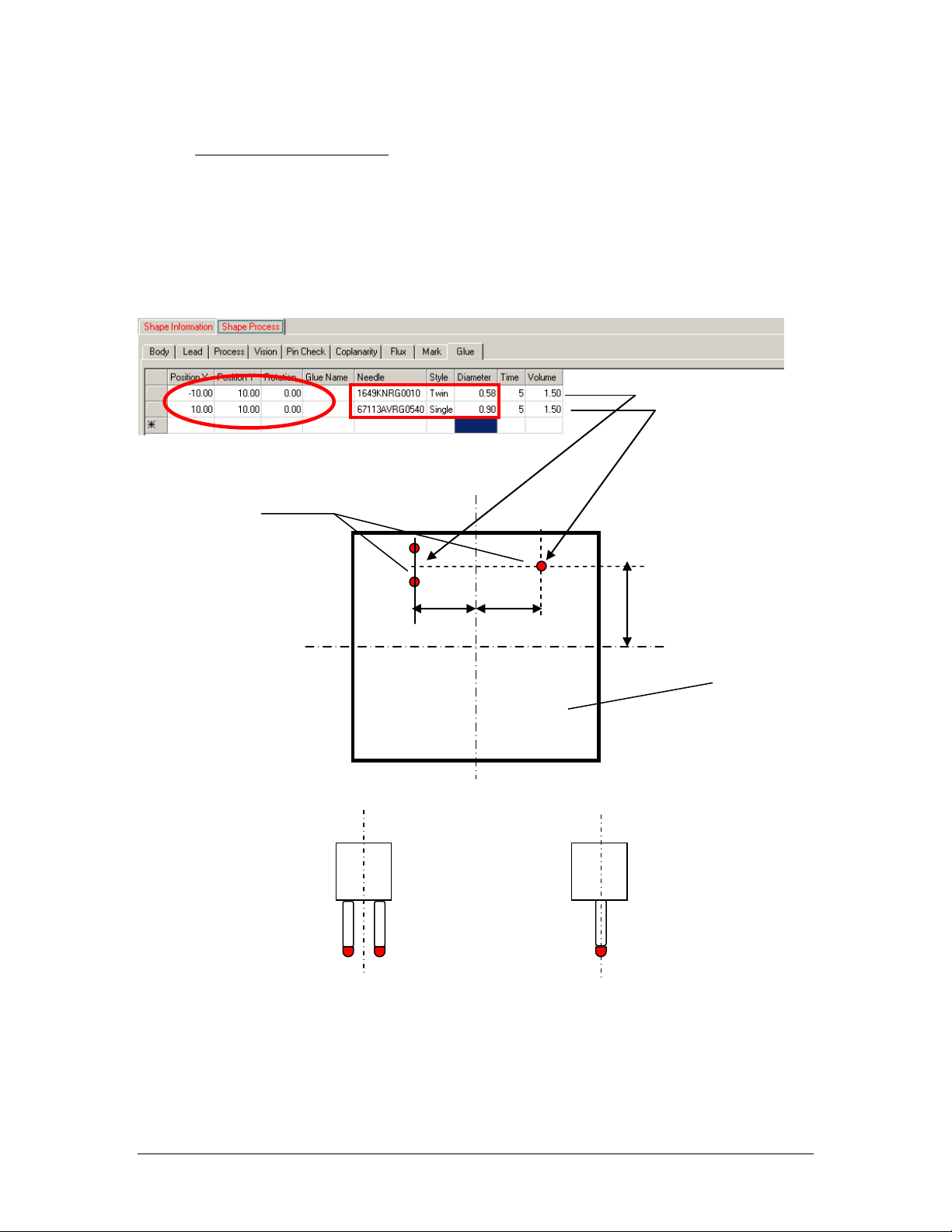

Nesta tabela são inseridos as coordenadas dos pontos de deposição de
cola.
Estas coordenadas se referem ao centro do componente. O Fuji Flexa
então a partir destas coordenadas; e as coordenadas de colocação (placement)
do componente no painel, cria automaticamente as coordenadas na aba "Glue".
10
0
CORPO
GLUE
DOTS
POIN
T
Seringa
TWIN
Seringa
Single
10
0
10
0
Fuji do Brasil Maquinas Industriais LTDA - 268
Position X: Posição na direção X do ponto de cola em relação ao centro do
corpo do componente
Position Y: Posição na direção Y do ponot de cola em relação ao centro do
corpo do componente
Rotation: Rotação da gota de cola (somente para seringas "TWIN").
A rotação considerada de ângulo 0 graus é com as gotas na
direção Y.
0 graus
Glue Name: Nome da seringa. Utilizado quando há duas máquinas
insersoras de cola na linha de produção. Durante o balanceamento, a gota será
distribuida para a máquina que tiver o mesmo nome (glue name) no needle
setup.

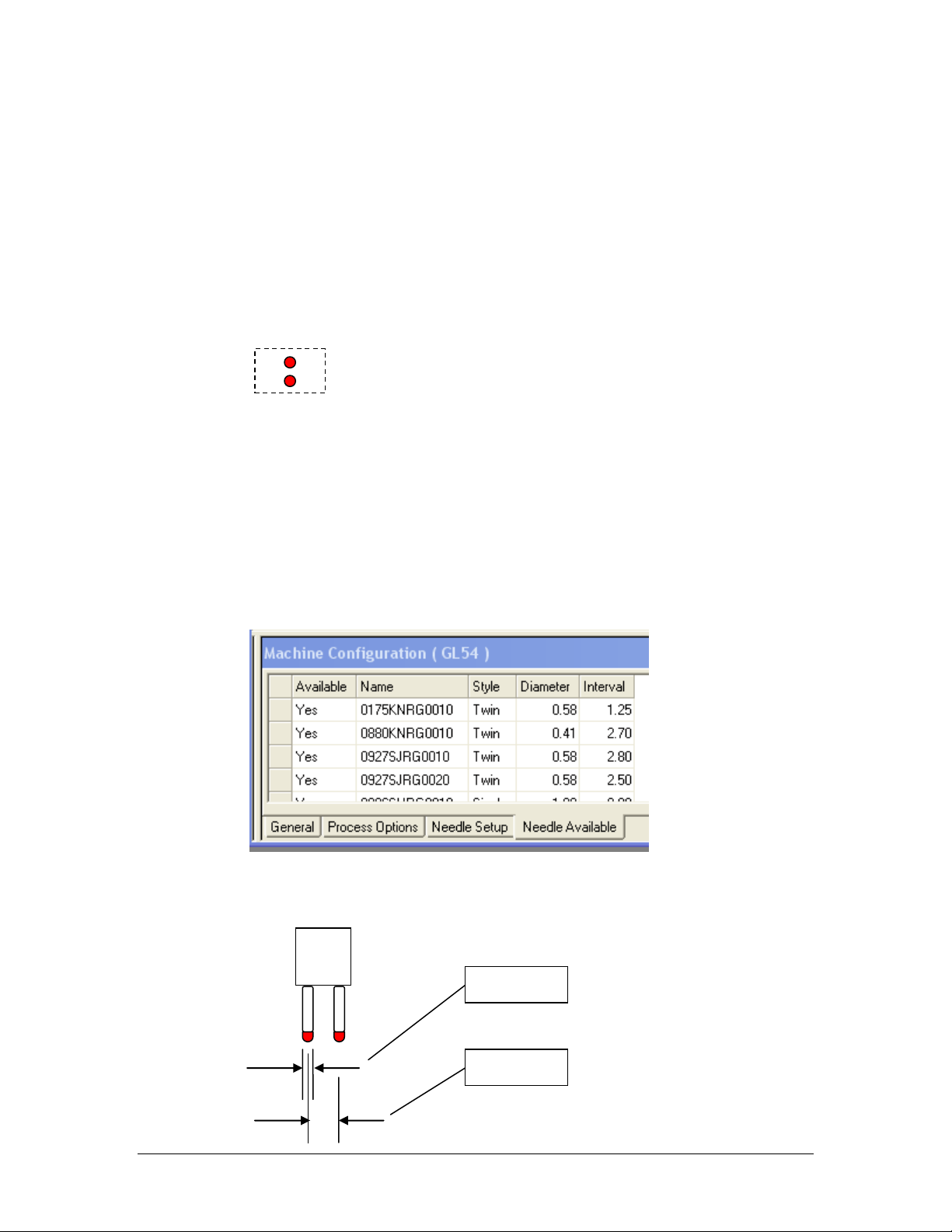

Needle: Seringa utilizada. Caso não tenha informação da seringa, basear-
se na biblioteca de máquinas GL, em "needle available".
Verificar o diâmetro e intervalo mais próximo fisicamente à seringa.
Diameter
Interval
Fuji do Brasil Maquinas Industriais LTDA - 269
Style: Tipo de seringa.Automaticamente preenchido quando selecionado o
needle.
Diameter: Diâmetro do bico da seringa. Automaticamente preenchido
quando selecionado o needle.
Time: Tempo de atuação da válvula em milisegundos.
Volume: Utilizado em máquinas NXT / AIM. Volume dispensado.
9.2. SEQUENCE DATA
Na tabela "Coordinates" (coordenadas dos componentes) indique se a
sequência do componente irá gerar as coordenadas de gota de cola (a partir do
shape data) ou não.

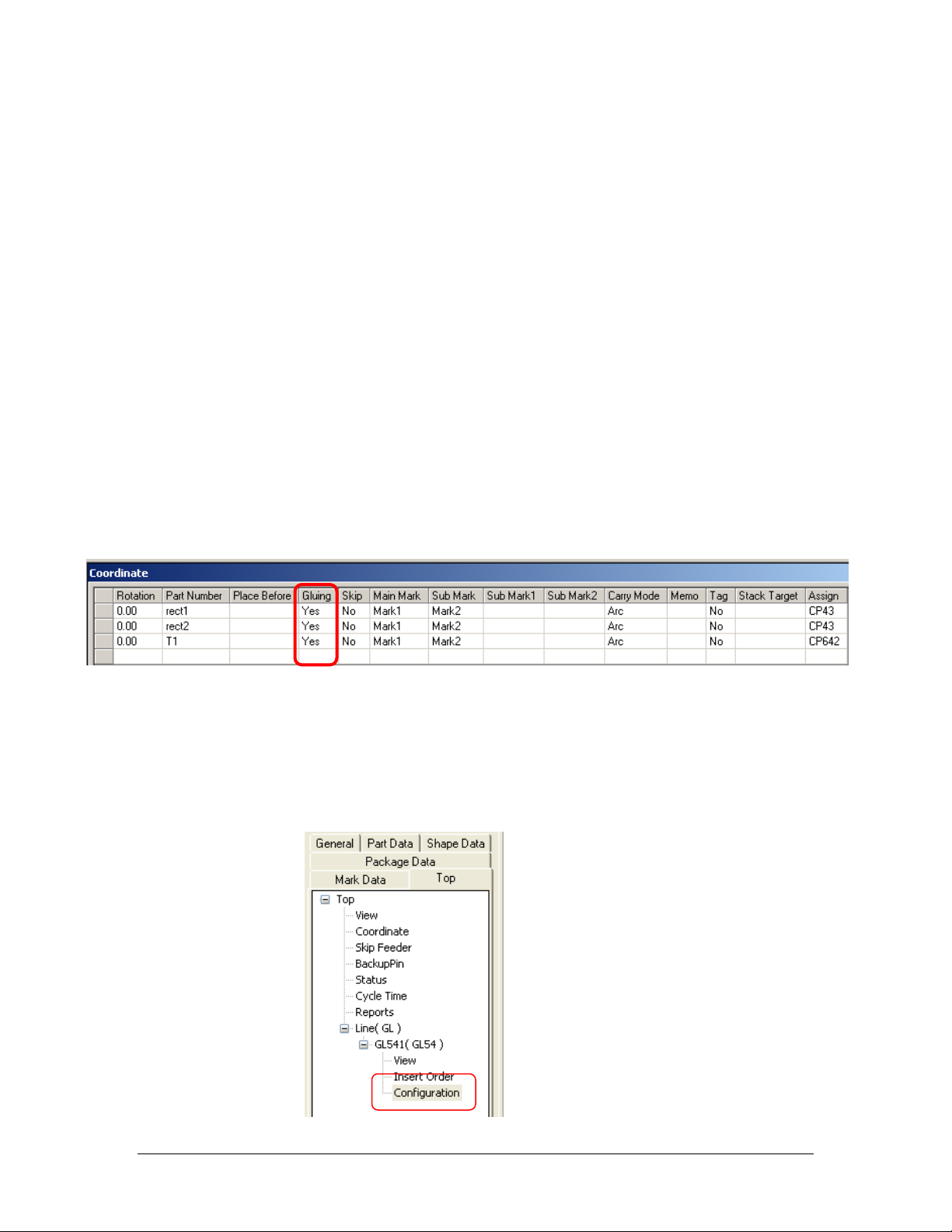

Na coluna "Gluing" selecione "Yes" para gerar uma gota de cola
referenciada a esta posição de componente. Selecione "NO" caso não queira que
gere a gota de cola para esta posição de componente.
9.3. MACHINE CONFIGURATION.
É necessário configurar as posições e modelos de seringas na máquina
dispensadora de cola.
Abra a configuração da máquina.
