Para evitar este desvio de posição necessitaremos primeiro alterar a
posição da origem de placas, do lado direito inferior para o centro.

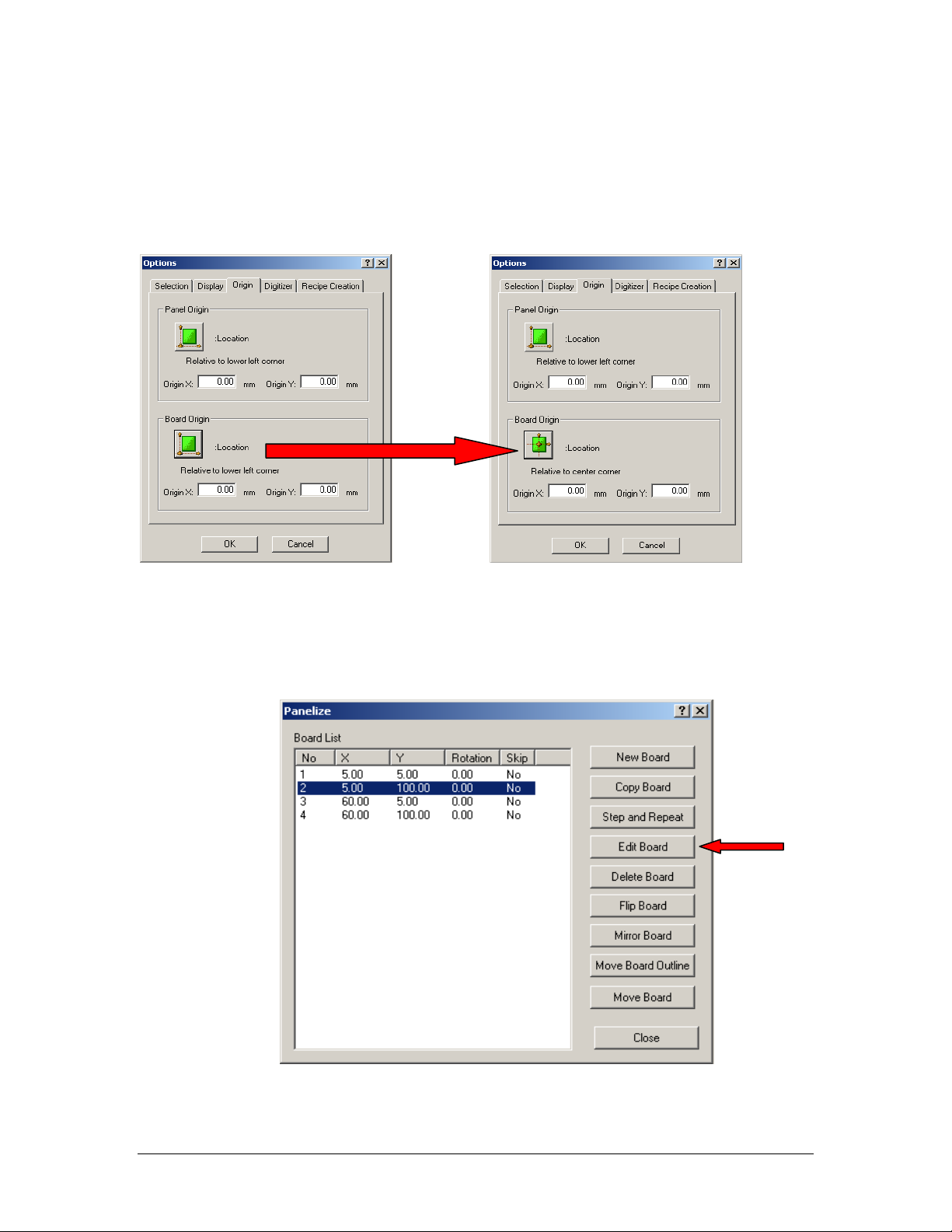

Vá no menu [Tools – Options] e entre na tabela “Origin”.
Altera a origem da placa para o centro. Aperte o botão “OK”.
Vá no menu [ Tools – Panelize].
Selecione a placa 2 e aperte o botão “edit Board”.
Fuji do Brasil Maquinas Industriais LTDA - 130
Alterar o valor em “ rotation” de “0” para “ 180”. Apertar o botão “OK”.
A placa placa rotacionará em relação ao seu centro.
Repetir o procedimento para a placa 4.
Ao final o resultado será o abaixo:
Fuji do Brasil Maquinas Industriais LTDA - 131
1.5.7.1.3. Outras funções de “panelize”.
Flip Board: Gira o lado da placa selecionada. Ou seja a placa originalmente do
lado inferior (BOTTOM) se torna da parte superior (TOP) e vice-versa.
No exemplo abaixo, as placas 1 e 3 estão com as placas giradas.
Mirror Board: Espelha a placa selecionada conforme o eixo designado. O eixo é
designado apertando o ícone .
