Fuji do Brasil Maquinas Industriais LTDA - 48
“Show all” maximiza a imagem de modo que se possa visualizar
todo o painel.
Fuji do Brasil Maquinas Industriais LTDA - 49
1.5.5. JANELA “COORDINATES”
A janela “coordinates” armazena as coordenadas de marcas de
leitura (mark), componentes a serem colocados no painel e colocação de gotas
de cola.

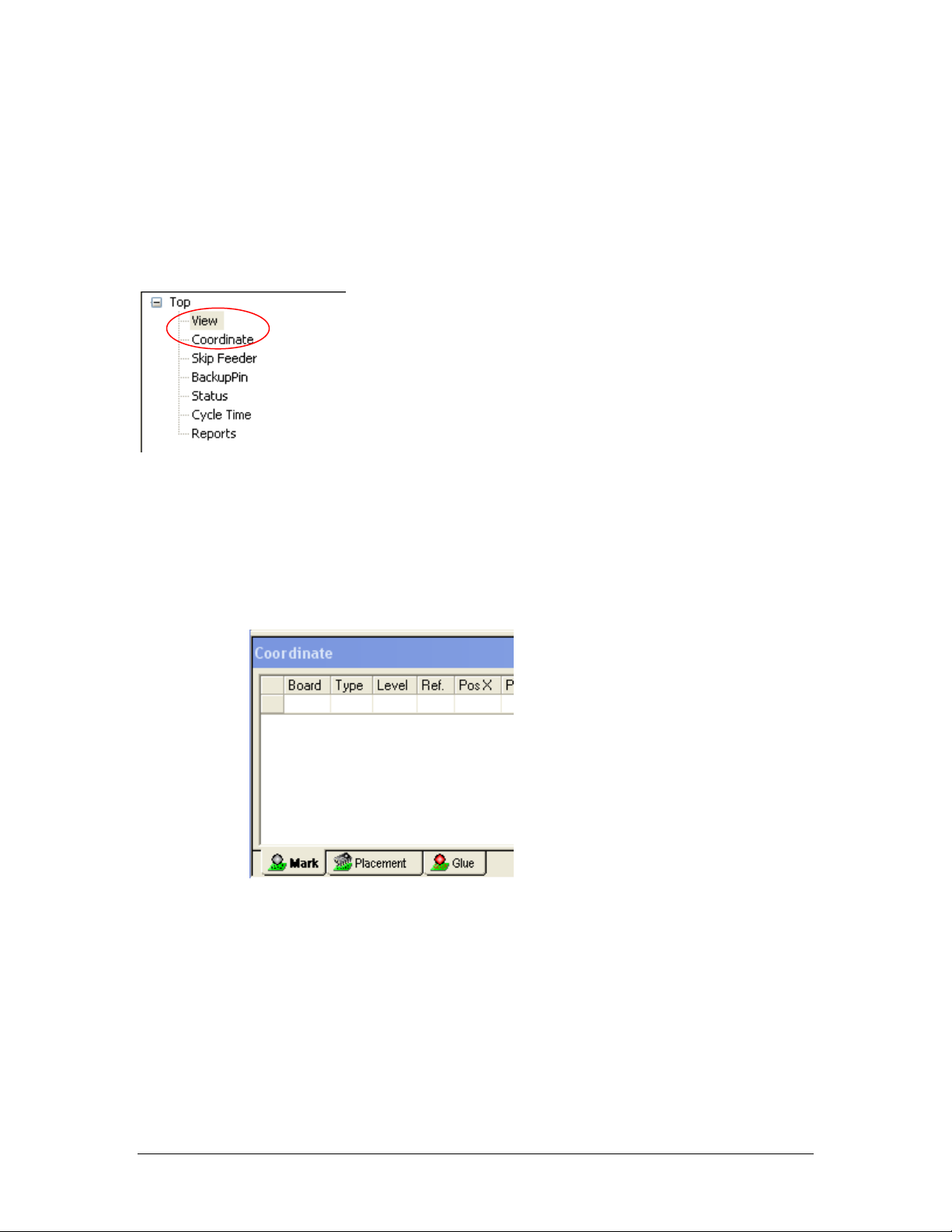

Abra a janela “coordinates” pela tabela TOP ou BOTTOM dando
duplo click em “coordinates” ou “view”.
A janela está dividida em três tabelas:
- Mark: Coordenada de leitura de marcas, códigos ou outro ponto de
leitura
- Placement: Coordenada de colocação dos componentes no painel
- Glue: Coordenada de colocação de gotas de adesivo (cola).
A ordem que são inseridos os dados nas linhas não é a ordem de leitura ou
colocação de componentes. Para configurar a ordem de inserção é utilizado a função
“insert order”, na linha se produção.
Apertando-se sobre o ícone do cabeçalho é possível ordená-los
alfabeticamente ou numericamente, levando-se em consideração a coluna que foi
selecionada.
Fuji do Brasil Maquinas Industriais LTDA - 50
1.5.5.1 ADICIONAR SEQUÊNCIA DE MARCA FIDUCIAL
Primeiramente deve-se certificar de qual origem de coordenadas está
sendo utilizada (panel origin / board origin).
Na janela “coordinates” clicar sobre a célula vazia na primeira linha
logo abaixo do cabeçalho.
Cada linha corresponde a uma posição de leitura de marca.
Vá preenchendo sequencialmente as colunas.
- COLUNA “BOARD”
A coluna “Board” indica se a marca pertence ao nível de painel
(valor “0”) ou a nível de “board” (a partir do board “1”).
A marca a nível de “panel” serve de referência para qualquer
componente no board ou painel. Quando há a expansão ou multiplicação de
blocos (boards), estas marcas não são multiplicadas.
A marca a nível de “board” serve de referência somente para o
board indicado. Ao multiplicar os blocos (boards), as fiduciais são multiplicadas.

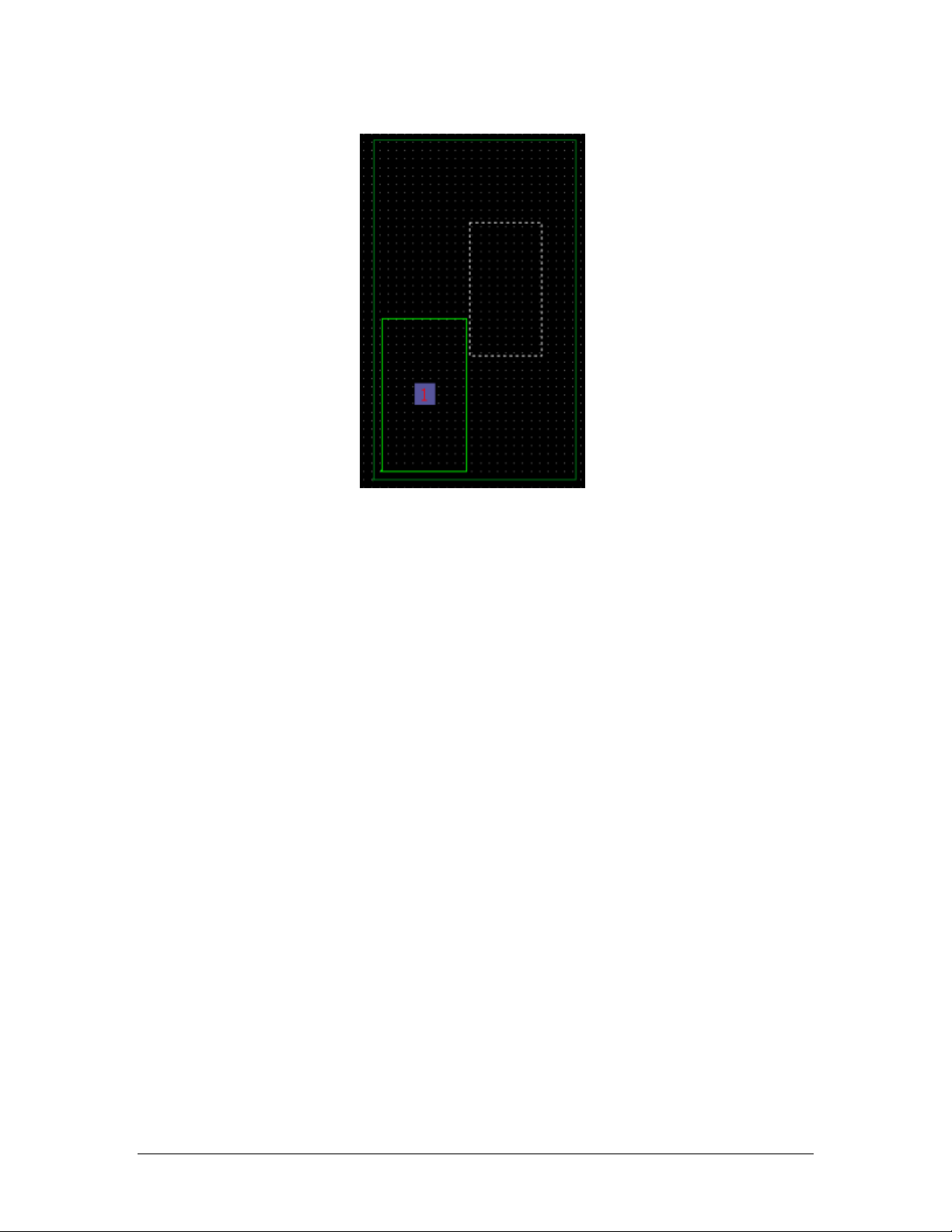

Marca fiducial a nível
de painel (panel = 0)
Marca fiducial a nível
de bloco (board ≠ 0)
componente
Marca
fiducial
panel
board
