Fuji do Brasil Maquinas Industriais LTDA - 95
1.5.5.2.2. Package Data
Configuração de empacotamento dos componentes.
Dê um duplo clique para abrir o item desejado.
Para criar um novo “pakage data”, clique na palavra “Package
Data” com o botão direito e depois selecione [New].
As informações do tipo de empacotamento e suas dimensões
ficam na guia “Package Information”.
Os modos particulares de funcionamento ficam na guia “Package
Process”.
Figura 1.2.2d
Package information:
Packaging Type: indique o modo de encapsulamento
(empacotamento) do componente.utilize a tecla
“F1” para maiores detalhes.
Tape Width: Largura da fita
Feed Pitch: Passo. Distância de um componente a outro
na fita.
Tape depth: altura do vão do feeder necessário para esta
fita. Preenchimento opcional.
Tray lenght: Comprimento da bandeja
Tray Width: Largura da bandeja
Tray thickness: Espessura da bandeja

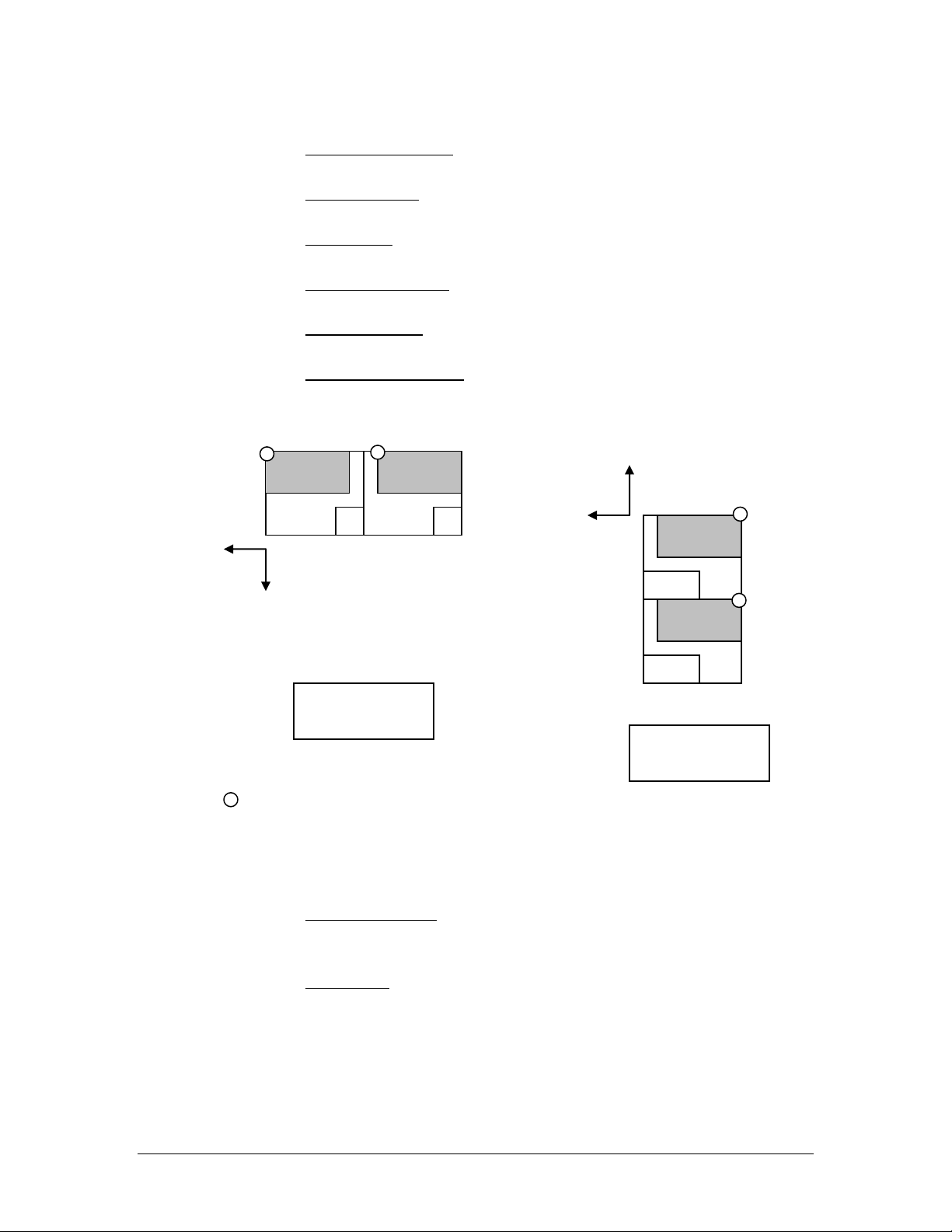

Fuji do Brasil Maquinas Industriais LTDA - 96
First Pickup Point: Primeiro ponto de pega
Column Pitch: Distância entre os componentes (coluna)
Row Pitch: Distância entre os componentes (linha)
Column Quantity: número de colunas
Row Quantity: número de linhas
Dump pick X,Y e Z: posição de pega da ventosa para retirada
da bandeja.
= Origem da bandeja.
Package Process:
Feeder Options: modelo de feeder. Utilize o botão “F1” para
maiores informações.
Tray type: Sequência de pega dos componentes e modo de
descarte de bandeja. Utilize o botão “F1” para maiores
informações.
1
2
101
103
Y
X
Y
X
QP341 / QP242 / NXT / AIM
/XP243 / XPF
IP3
Parte traseira
da máquina
Parte traseira
da máquina
Fuji do Brasil Maquinas Industriais LTDA - 97
1.5.5.2.3. Part Data
Identificação do componente. Engloba o shape data e package data.
Para criar um novo part data, selecione a palavra “part data” e aperte o
botão direito do mouse.
Vá em “New” e depois escolha entre”Enter Manually”.
Part Shape: Indique o nome do shape data. Na barra de rolamento
escolha o shape data. Esta lista corresponde a biblioteca “Shape
Data”.
Package Name: Indique o nome do package data. Na barra de
rolamento escolha o package data. Esta lista corresponde a
biblioteca “Package Data”.
Polarized: Indique se o componente é (YES) ou não (NO)
polarizado. Se o componente não for polarizado, o componente
será montado a 0° ou 180° / 90 ou 270° conforme menor trajeto
entre a posição de pega e a posição de colocação do componente.
