Fuji do Brasil Ma quinas Industriais LTDA - 184 3 – Pelo módulo Transmission Control Selecione o job e mantenha pressionado o botão esquerdo. O cursor fica com um desenho de um retângulo na parte de baixo. Arraste e solt…
Fuji do Brasil Maquinas Industriais LTDA - 183
2 – Pela biblioteca de jobs no Director
Aperte o botão direito sobre o job. Selecione “Send to line” se for máquina com
um conveyor de passagem (exceto máquina NXT). E “multi lane transmition” para
máquians com dois conveyors de passagem (máquina NXT)
Fuji do Brasil Maquinas Industriais LTDA - 184
3 – Pelo módulo Transmission Control
Selecione o job e mantenha pressionado o botão esquerdo.
O cursor fica com um desenho de um retângulo na parte de baixo.
Arraste e solte sobre o nome da linha caso queira transmitir o job para toda
a linha.
Arraste e solte sobre a máquina para transmitir o programa somente para
esta máquina.
Fuji do Brasil Maquinas Industriais LTDA - 185

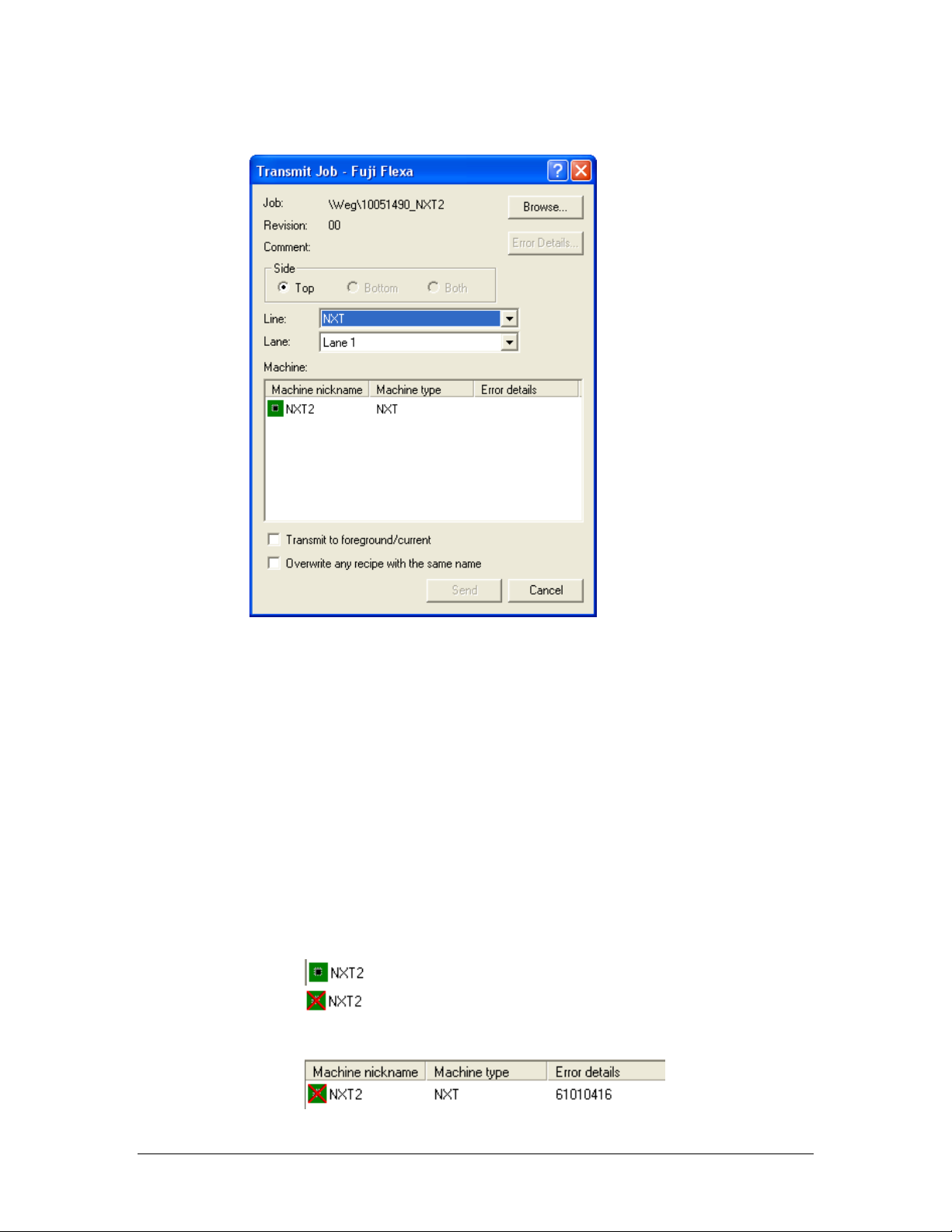

A tela de transmissão para máquinas de um conveyor é a mostrada abaixo.
Side : indique qual lado do painel será transmitido.
TOP – Lado superior
Bottom – Lado inferior
Both: Ambos os lados
Obs: Caso não haja receita (recipe) criado para um dos lados o
botão ficará desabilitado.
Line: Selecione a linha a ser transmitido o programa.
Lane (NXT): para máquinas com duplo conveyor. Selecione para qual lane
será transmitido o programa.
Machine: Selecione a máquina que será transmitido o programa.
Em “machine nickname” podem aparecer dois ícones:
: Indica haver uma receita (recipe) para esta máquina.
: Indica não haver receita.
Pode ser também um erro no job ou na configuração da
máquina.Neste caso, a coluna “Error details” aparece o código de erro.
