Para a produção em single module (nas condições do comprimento do painel

esteja entre 250mm e 305mm), existe uma limitação física das cabeças da máquina NXT.

A limitação impõem que as coordenadas de todos os componentes a serem

colocados na placa estejam dentro de uma área permissível.

Está área é medida a partir do centro do painel.

São 125mm para o lado esquerdo e 125mm para o lado direito.

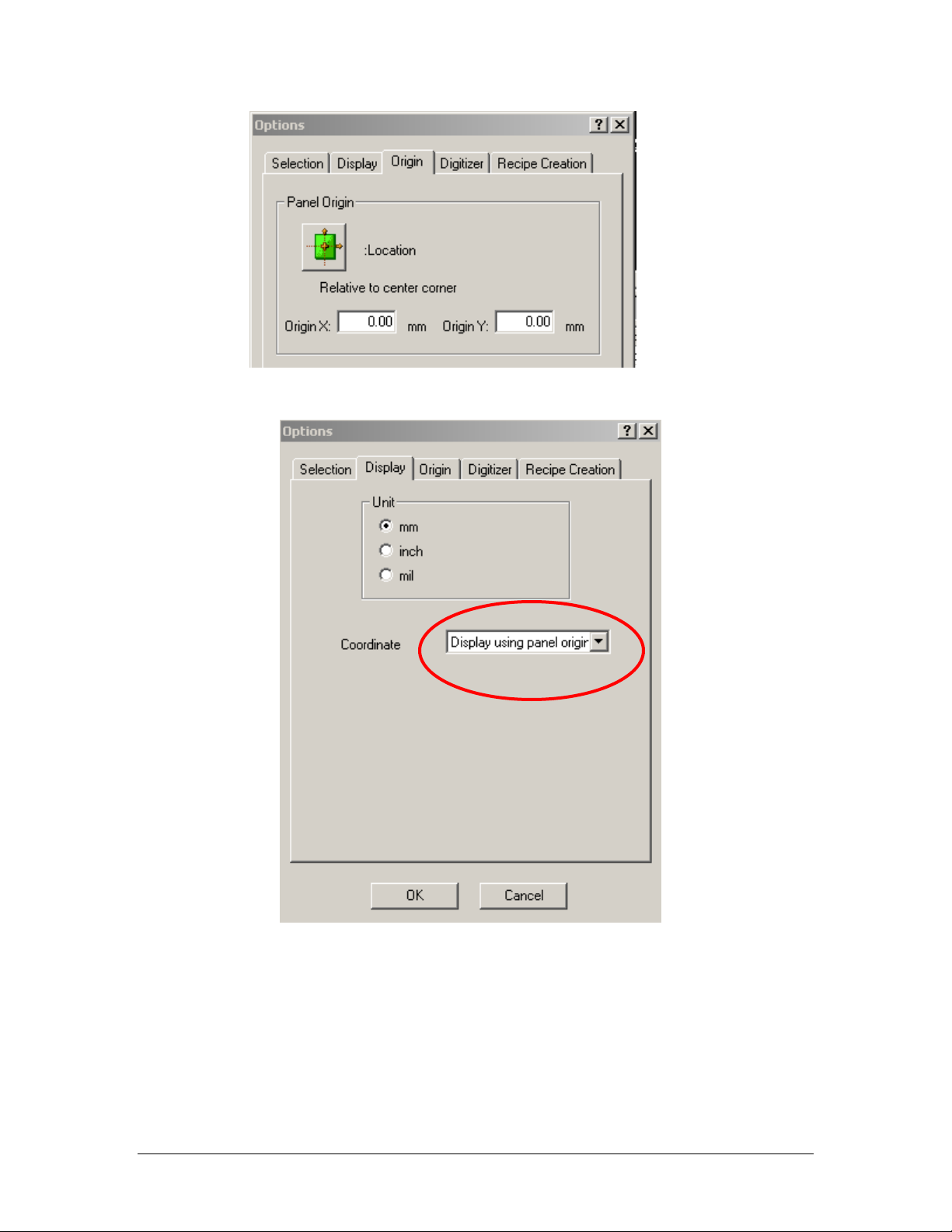

Para poder visualizar estas coordenadas, mude no menu "Tools / Options", a

origem do painel para o centro do painel.

Verifique se a visualização das coordenadas é em relação ao painel (display using

panel origin)

125mm

Fuji do Brasil Maquinas Industriais LTDA - 150

Fuji do Brasil Maquinas Industriais LTDA - 151

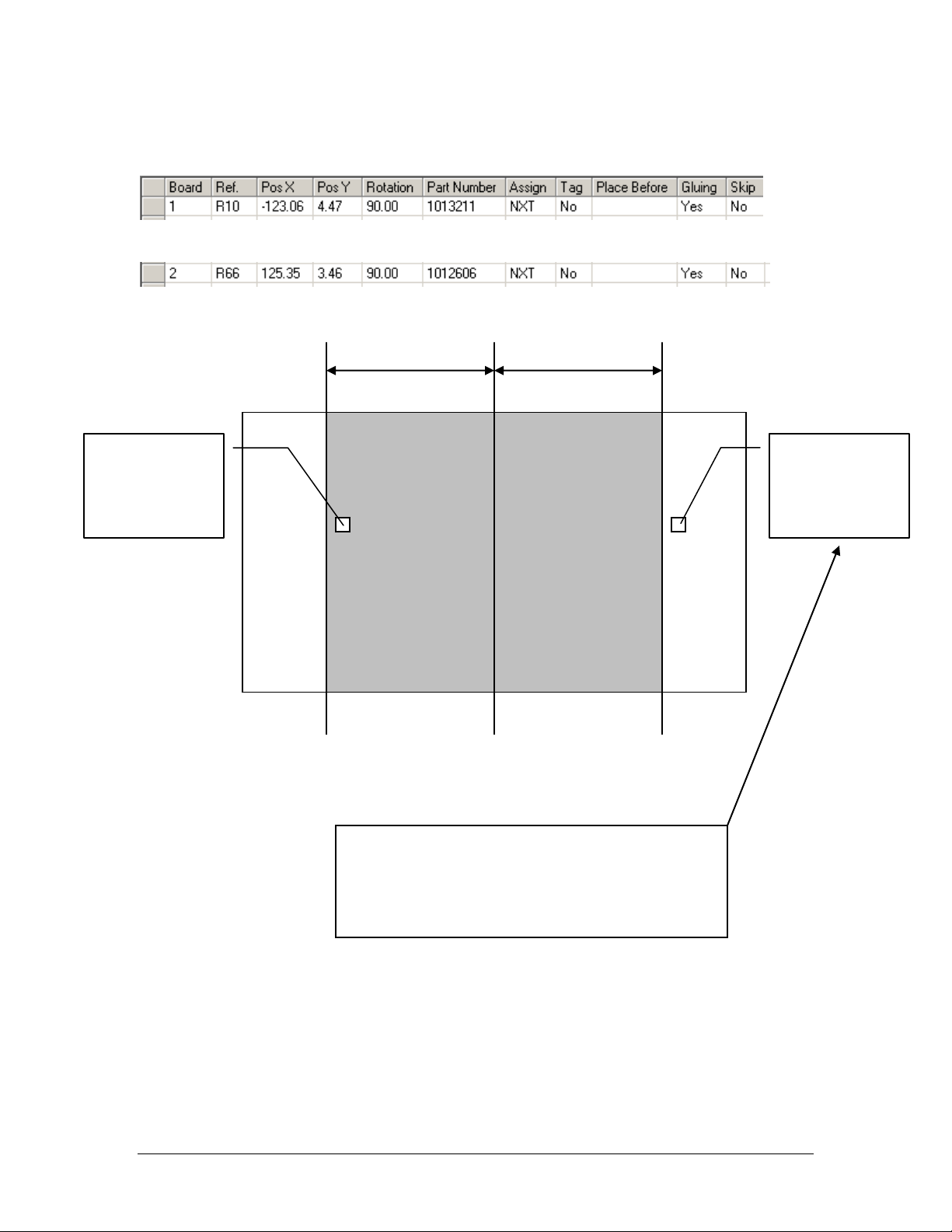

No exemplo abaixo as coordenadas limítrofes dos componentes são:

125mm

coordenada

(-123.06,4.47)

Dentro da área

permíssivel

coordenada

(125,35,3.46)

Fora da área

permíssivel

Ocorrerá erro nesta coordenada ao tentar

otimizar. Para utilizar "single module", o que se

pode fazer é abaixar este valor para 125,00mm
