Fuji do Brasil Maquinas Industriais LTDA - 269
Style: Tipo de seringa.Automaticamente preenchido quando selecionado o
needle.
Diameter: Diâmetro do bico da seringa. Automaticamente preenchido
quando selecionado o needle.
Time: Tempo de atuação da válvula em milisegundos.
Volume: Utilizado em máquinas NXT / AIM. Volume dispensado.
9.2. SEQUENCE DATA
Na tabela "Coordinates" (coordenadas dos componentes) indique se a
sequência do componente irá gerar as coordenadas de gota de cola (a partir do
shape data) ou não.
Na coluna "Gluing" selecione "Yes" para gerar uma gota de cola
referenciada a esta posição de componente. Selecione "NO" caso não queira que
gere a gota de cola para esta posição de componente.
9.3. MACHINE CONFIGURATION.
É necessário configurar as posições e modelos de seringas na máquina
dispensadora de cola.
Abra a configuração da máquina.
Fuji do Brasil Maquinas Industriais LTDA - 270

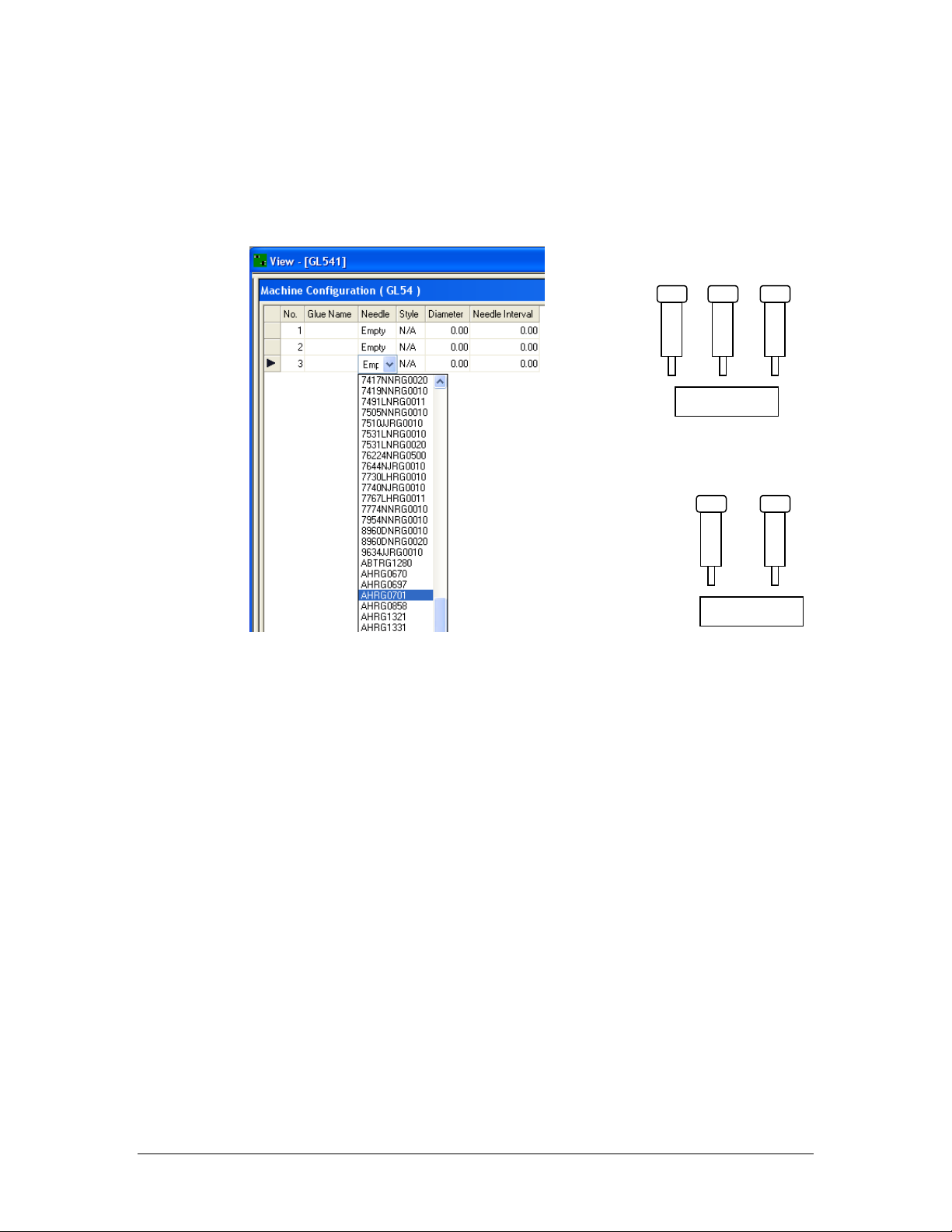

Em "Needle Setup", configure as posições e tipos de seringa.
O item "Glue Name" é opcional seu preenchimento. Indique um mesmo
nome indicado no shape data (Shape Process /Glue) para direcionar a gota de
cola para esta seringa, durante o balancemento.
1
2
3
1
2
FGL-541
FGL-2
Fuji do Brasil Maquinas Industriais LTDA - 271

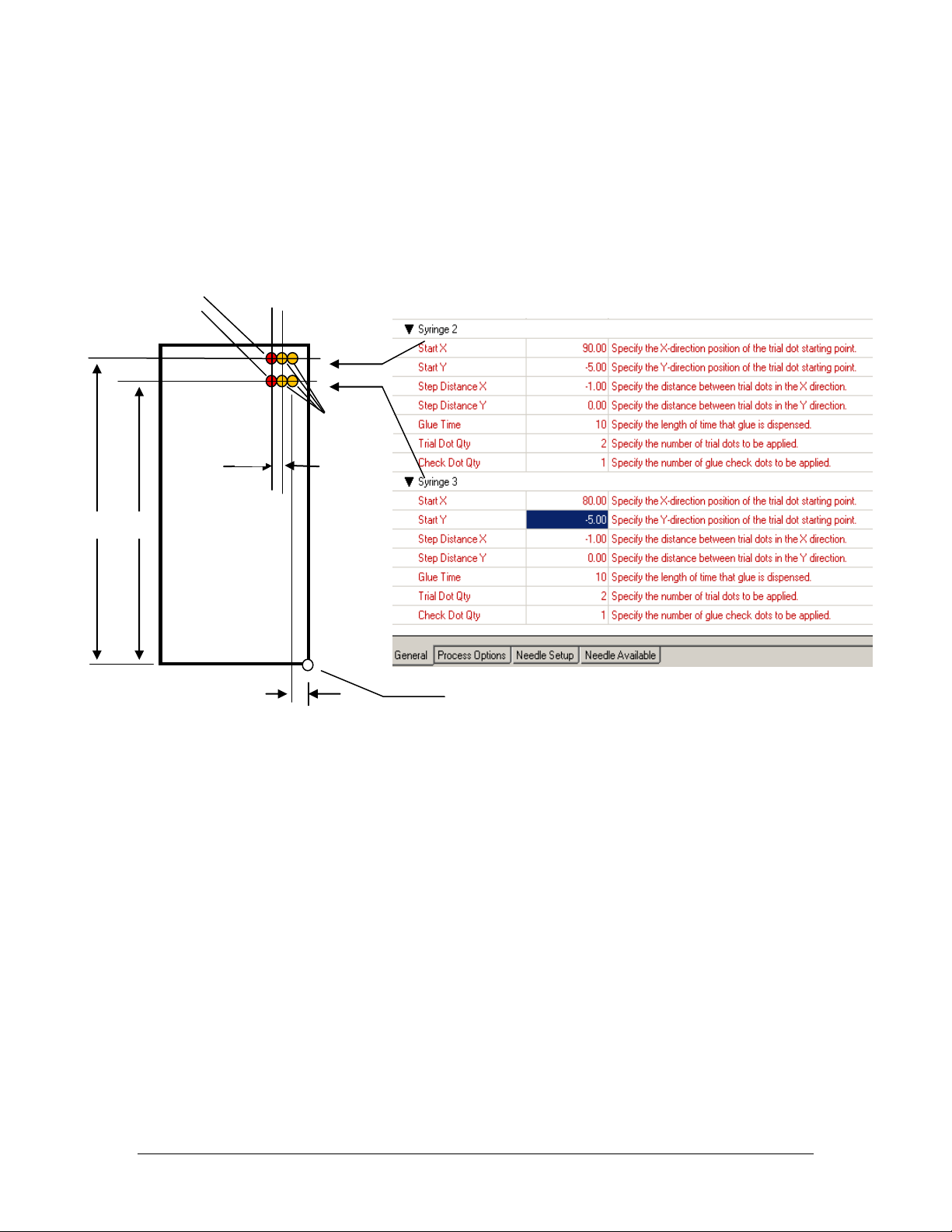

9.4. GLUE TRIAL /GLUE CHECK DOT
TRIAL DOT GOTAS DEPOSITADAS NA PLACA COM O OBJETIVO DE
ESTABILIZAR SEU FORMATO.
CHECK DOT GOTAS DEPOSITADAS NA PLACA QUE SERÃO
UTILIZADAS COMO REFERÊNCIA DE AJUSTE
START X: Coordenada de início da deposição de gotas na direção X.
referência em relação à origem de painel.
START Y: Coordenada de início da deposição de gotas na direção y.
referência em relação à origem de painel.
STEP DISTANCE X: Passo entre as colocações de gotas de cola na direção
X. Valores positivos, a colocação é no sentido para direita; negativo, sentido para
a esquerda.
STEP DISTANCE Y: Passo entre as colocações de gotas de cola na direção
Y. Valores positivos, a colocação é no sentido para cima; negativo, sentido para
a baixo.
GLUE TIME: tempo de acioamento da válvula para colocação da gota de
cola.
TRIAL DOT QTY: Quantidade de gotas colocadas no painel para trial dot.
CHECK DOT QTY: Quantidade de gotas colocadas no painel para check
dot
GLUE
TRIAL
GLUE
CHECK
-5
80
90
1
PANEL
ORIGIN
