Fuji do Brasil Maquinas Industriais LTDA - 187
2.1 .MULTITRANSMISSÃO DE JOBS – MULTI LANE TRANSMISSION
(NXT / NXT2)
Para máquinas série NXT e NXT2 com sistema de dois conveyors, é
utilizado a função “multilane Transmission”, de modo que possa ser transmitido um
programa para cada conveyor.

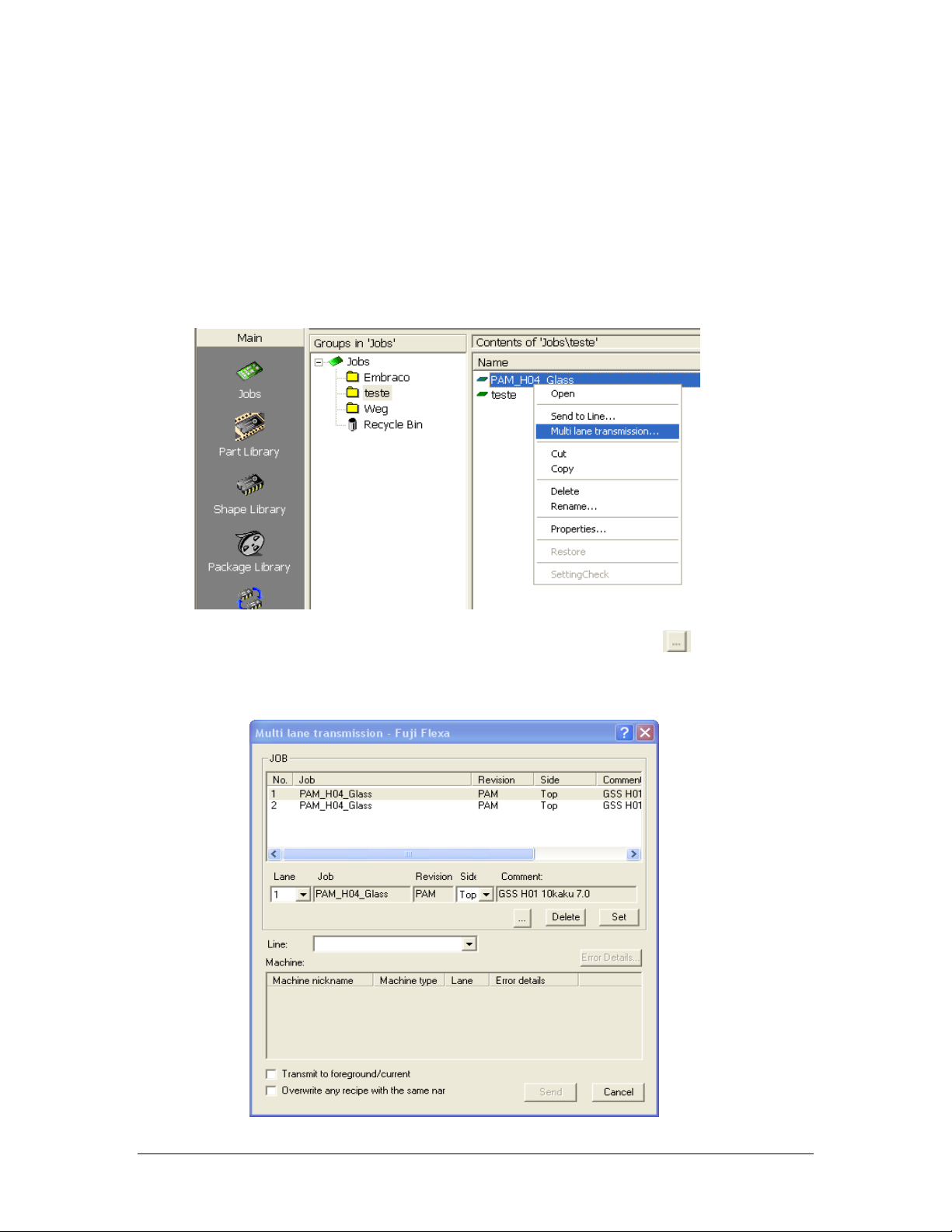

Aperte o botão direito sobre o job a ser transmitido a máquina
NXT/NXT2.
Selecione “Multi lane Transmission”.
Em “lane” selecione o conveyor (lane). Aperte o botão para selecionar
o job. Caso queira deletar o job, aperte o botão “delete”. Em “side” selecione o lado do
painel.
Em “line” selecione a linha de produção.
Fuji do Brasil Maquinas Industriais LTDA - 188
2.2. TRANSMITINDO DIRETAMENTE UM ARQUIVO PGO PARA A
MÁQUINA
É possível transmitir um arquivo PGO (CCIMF) diretamente para a
máquina sem necessidade de importá-lo para o Fuji Flexa.
O requisito necessário é que o arquivo PGO (CCIMF) só pode ser
transmitido para uma máquina igual ao que gerou o arquivo.
Por exemplo, o arquivo foi gerado por uma máquina CP643E. Então
este arquivo PGO só pode ser enviado a uma máquina CP643E.

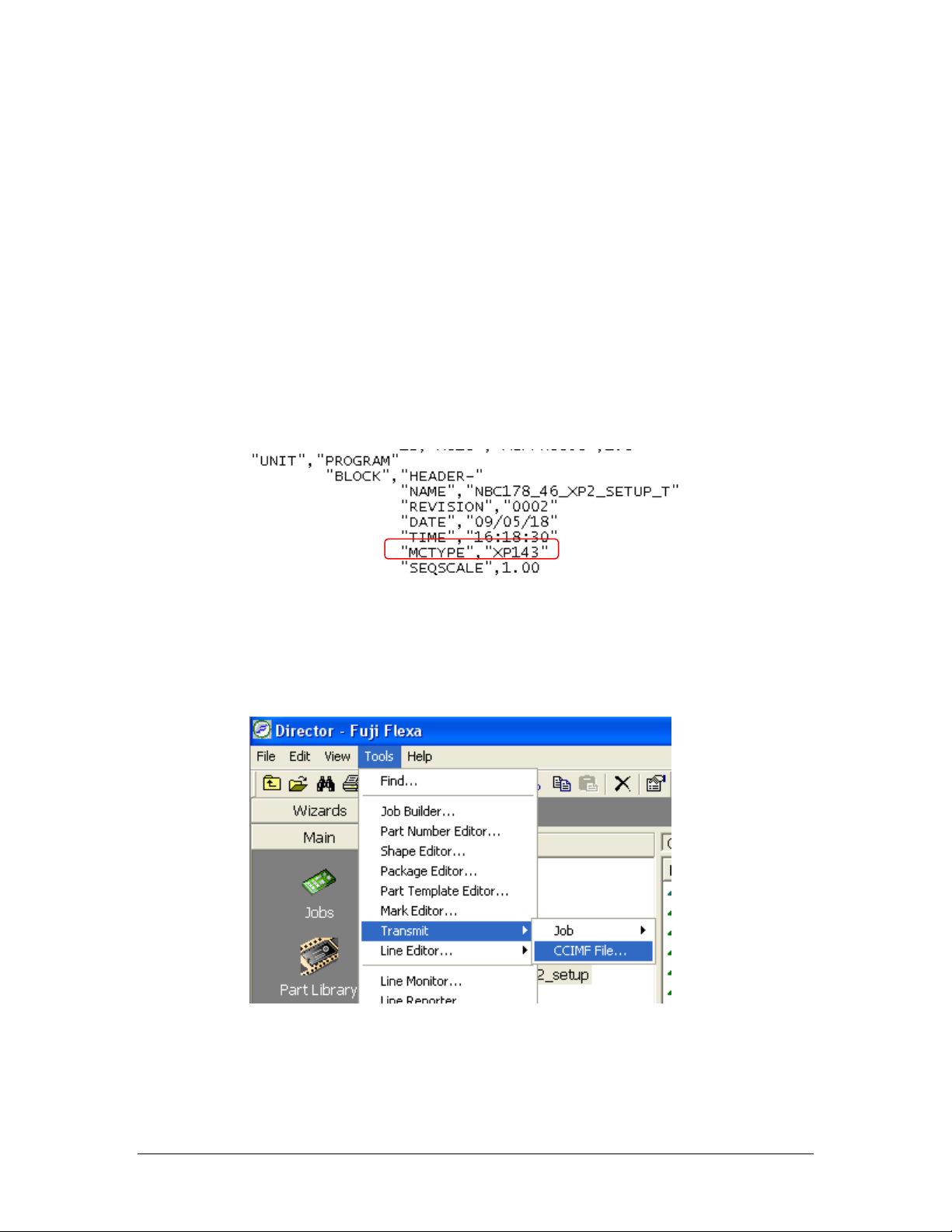

Para saber que máquina gerou o arquivo, abra o arquivo com o
bloco de notas e procure pelo item "mctype".
No exemplo abaixo pertence a uma máquina XP143E.
Para transmitir o programa diretamente, abra o Director e vá no
menu "Tools".
Selecione [Transmit - CCIMF File]
Fuji do Brasil Maquinas Industriais LTDA - 189

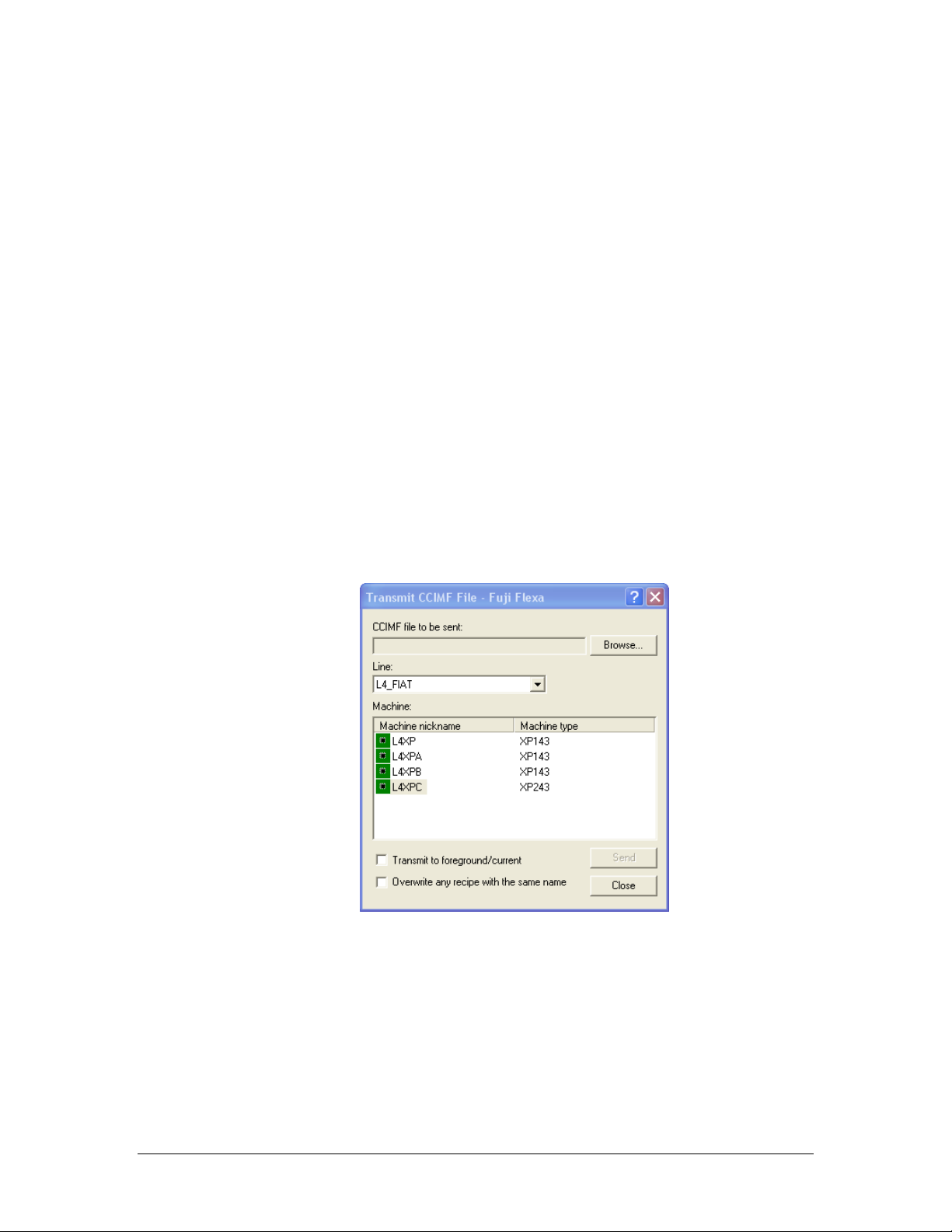

Aperte o botão "Browse" e selecione o arquivo "PGO".
Em "Line" selecione a linha de produção.
Em "Machine" selecione a máquina.
Aperte o botão "Send" para transmitir o programa.
