Fuji do Brasil Maquinas Industriais LTDA - 113

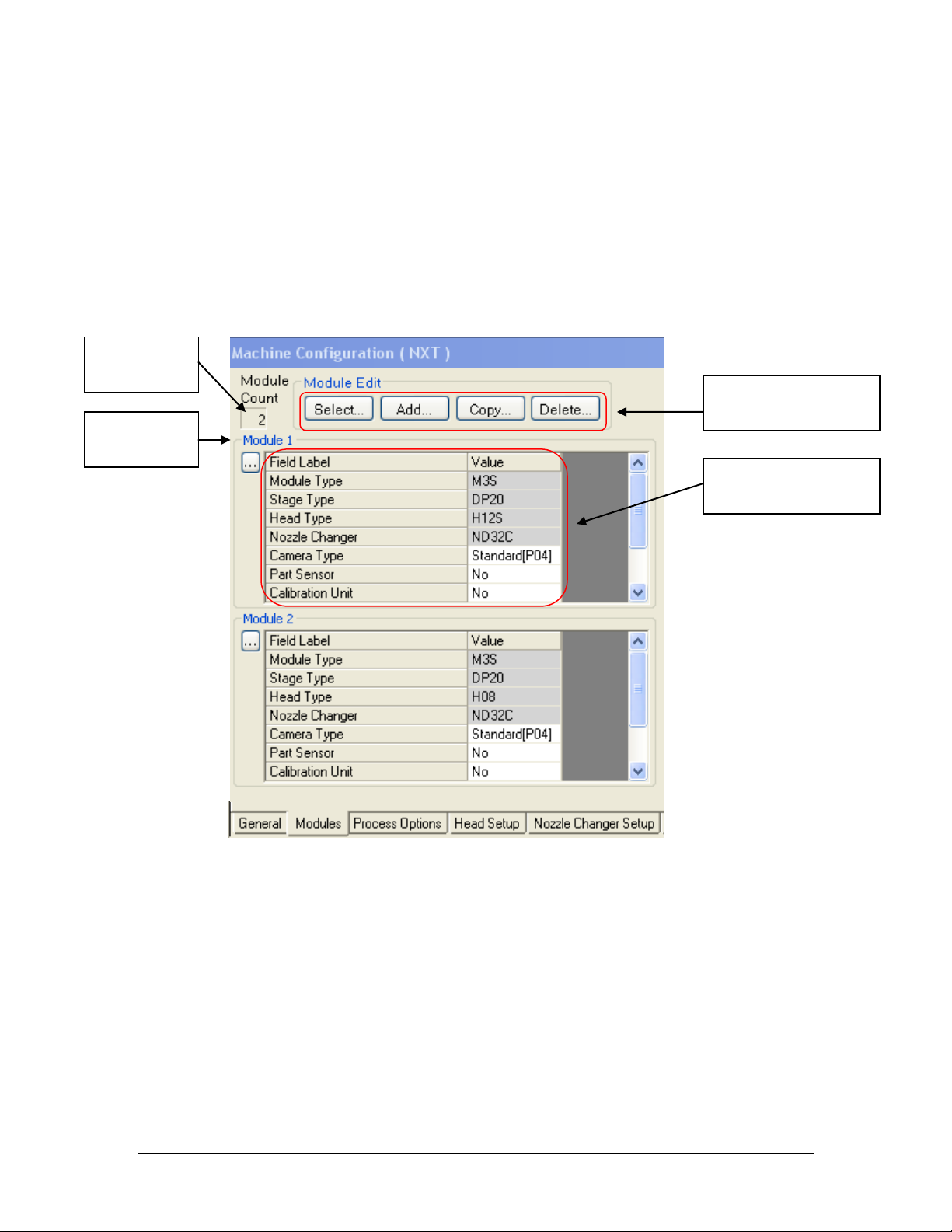

1.5.6.2. Configuração de módulo ( máquinas NXT / AIM)
Como as máquinas NXT AIM são possíveis de alterar as
características do módulo conforme modelo de produção, talvez seja necessário
configurar os módulos para cada job.
Nas máquinas AIM não é possível adicionar ou subtrair módulos
A configuração se faz na tabela “modules”.
Número do
módulo
Quantidade
de módulos
Menu de edição de
módulos
Configuração do
módulo
Fuji do Brasil Maquinas Industriais LTDA - 114

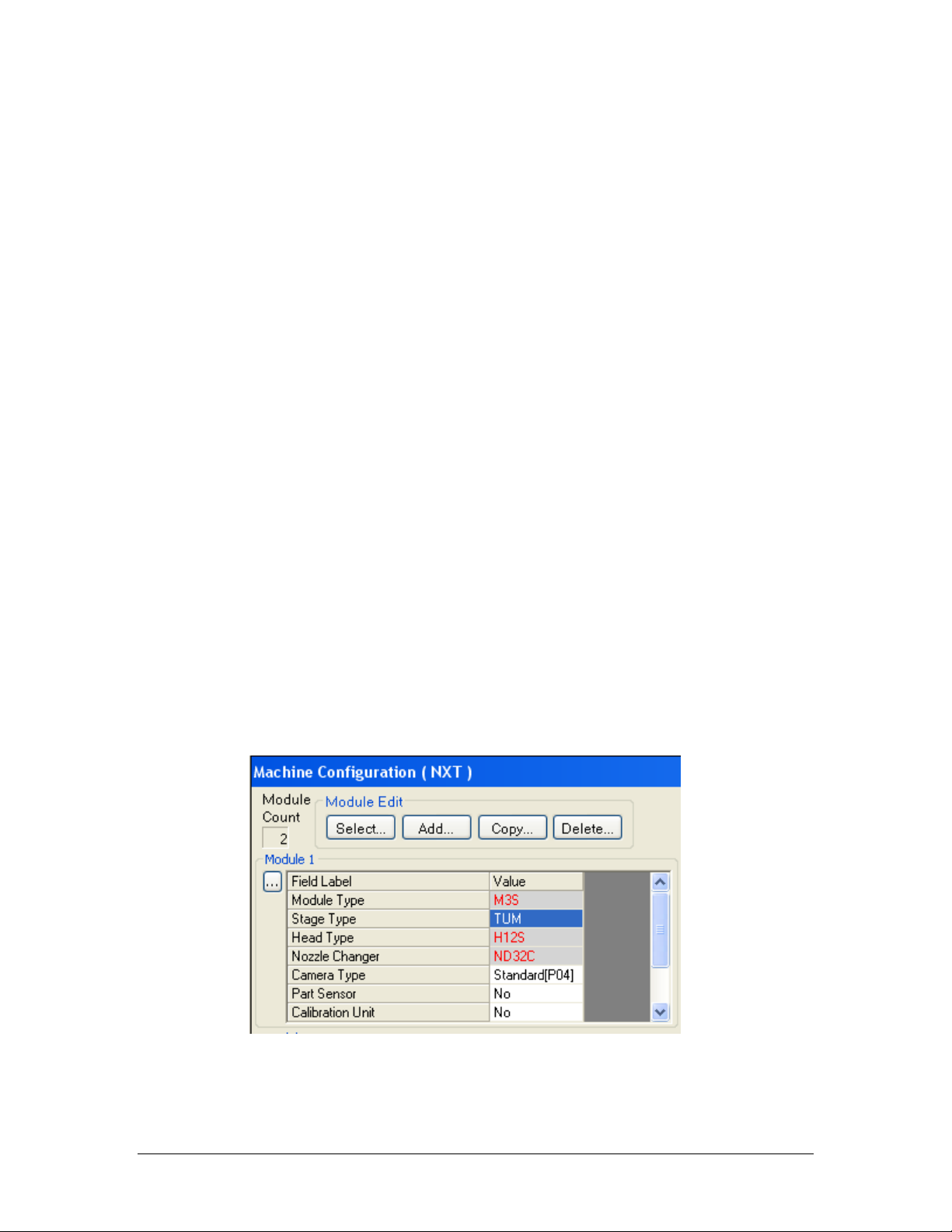

Pode-se configurar item a item pela barra de rolagem
Há uma correspondência entre tipo de cabeça
(H01,H04,H08,H12S,GL,F04) , tamanho de módulo e estação de nozzle. Uma
incoerência nestes dados pode ocorrer quando configurado item a item.
Quando isso ocorre, os items mudarão para a cor vermelha.
Fuji do Brasil Maquinas Industriais LTDA - 115

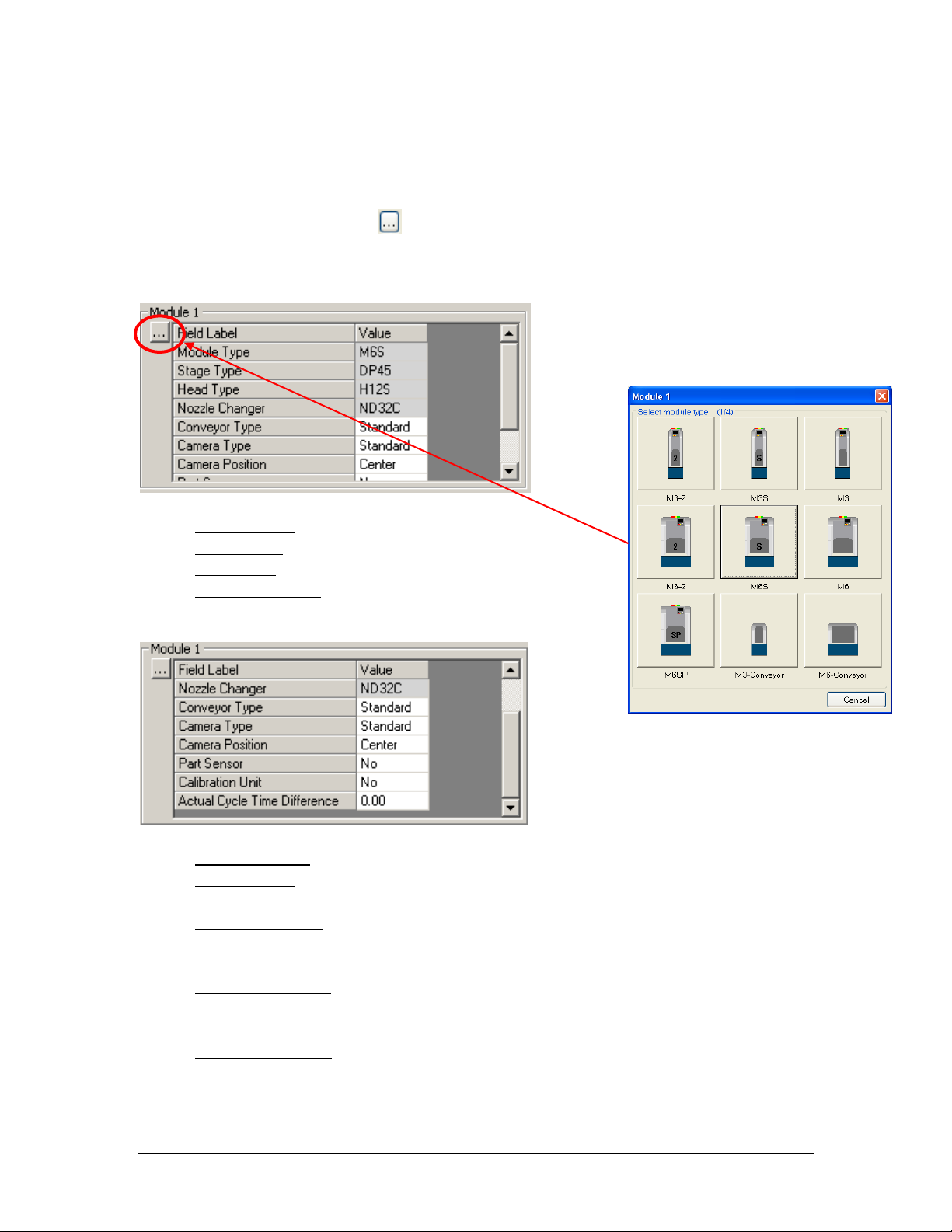

Para evitar um preenchimento equivocado, utiliza-se da guia passo
a passo.
Aperte o botão no lado esquerdo superior do módulo.
Uma janela irá guiá-lo para configuração do módulo.
Module type: tipo de módulo
Stage type : tipo de base de alimentação
Head type: tipo de cabeça
Nozzle changer : estação de nozzle
Conveyor type: Tipo de conveyor ( dual ou single)
Camera type: tipo de camera de inspeção (geralmente standard – Sidelight
geralmente para cabeça OF).
Camera position: Posição da câmera (quando com MTU-L, na direita)
Part Sensor : Ativar sensor de detecção de pega de componentes ( trabalha em
conjunto com o item “Place check” no shape process do shape data.
Calibration Unit: Ativar sensor de pressão (opcional). Trabalha em conjunto com
os itens “enable pressure sensor”, “Load check” e “pressure” no shape process do shape
data. Cabeça H01 tem sensor de série. Cabeças H08 e H12S necessitam instalação.
Actual cycle time: Disparidade do tempo real de produção no módulo com o
indicado no Fuji Flexa. O valor indicado será incrementado no tempo do Fuji Flexa.
