Fuji do Brasil Ma quinas Industriais LTDA - 51 - COLUNA “TYPE” Indique qual o tipo de leitura de marca. Fiducial: Leitura de marca fiducial Sk ip: leitura de ma rcas de desabilitação de produção de blocos (bad mark / blo…
Fuji do Brasil Maquinas Industriais LTDA - 50
1.5.5.1 ADICIONAR SEQUÊNCIA DE MARCA FIDUCIAL
Primeiramente deve-se certificar de qual origem de coordenadas está
sendo utilizada (panel origin / board origin).
Na janela “coordinates” clicar sobre a célula vazia na primeira linha
logo abaixo do cabeçalho.
Cada linha corresponde a uma posição de leitura de marca.
Vá preenchendo sequencialmente as colunas.
- COLUNA “BOARD”
A coluna “Board” indica se a marca pertence ao nível de painel
(valor “0”) ou a nível de “board” (a partir do board “1”).
A marca a nível de “panel” serve de referência para qualquer
componente no board ou painel. Quando há a expansão ou multiplicação de
blocos (boards), estas marcas não são multiplicadas.
A marca a nível de “board” serve de referência somente para o
board indicado. Ao multiplicar os blocos (boards), as fiduciais são multiplicadas.

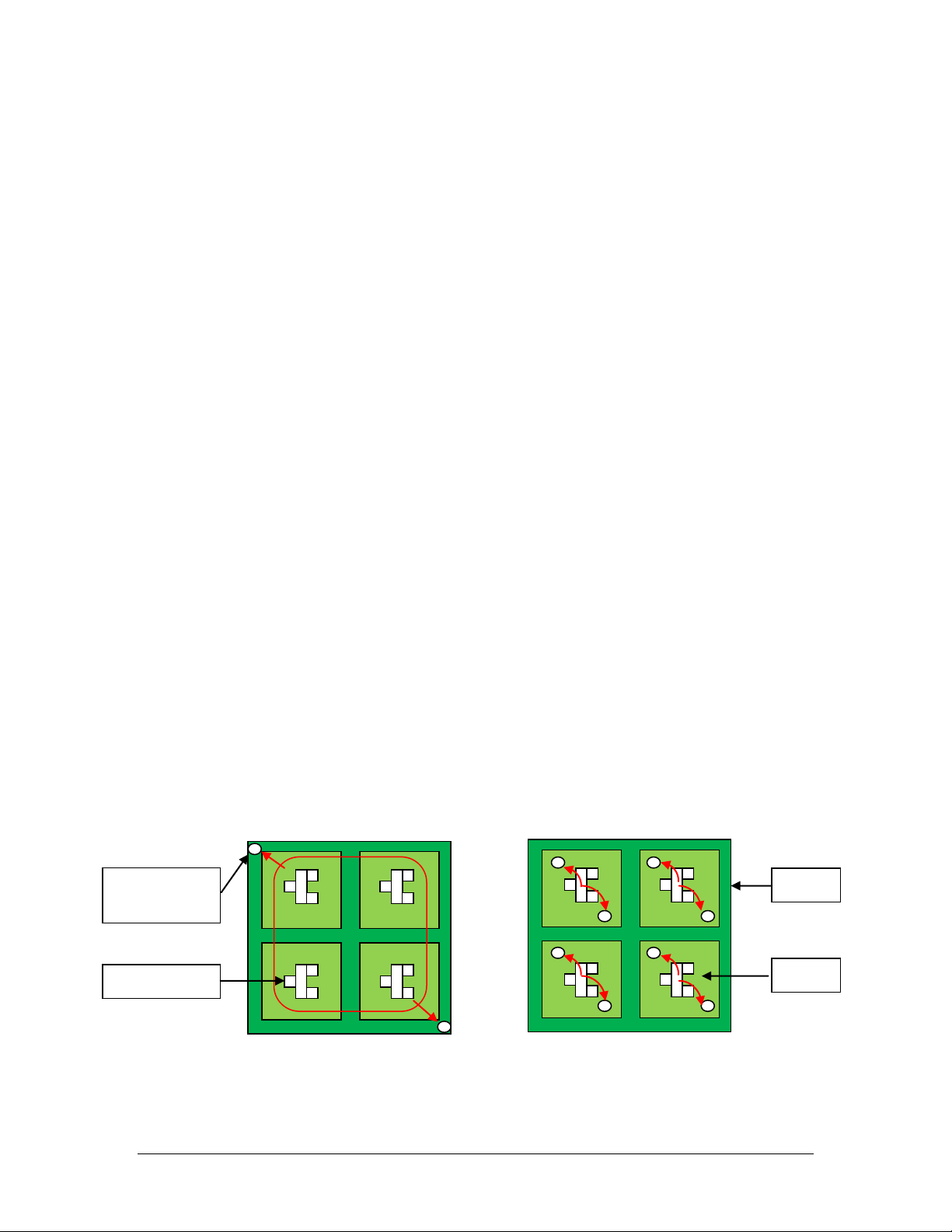

Marca fiducial a nível
de painel (panel = 0)
Marca fiducial a nível
de bloco (board ≠ 0)
componente
Marca
fiducial
panel
board
Fuji do Brasil Maquinas Industriais LTDA - 51
- COLUNA “TYPE”
Indique qual o tipo de leitura de marca.
Fiducial: Leitura de marca fiducial
Skip: leitura de marcas de desabilitação de produção de blocos
(bad mark / block skip). Para cada bloco (board) é necessário uma marca “skip”
correspondente.
Panel ID: Leitura do código de barras do painel(máquinas XP,NXT,
AIM e XPF)
Panel Edge: Leitura da borda do painel. Sistema opcional de
carregamento de painel, quando os sensores de painel no módulo não detectam
corretamente a dimensão do painel (máquinas NXT, AIM e XPF).
Mask: Leitura da marca fiducial de estêncil (máquinas GP e GPX).
Panel Height: Sequência de medição de espessura da placa
(máquina XPF).

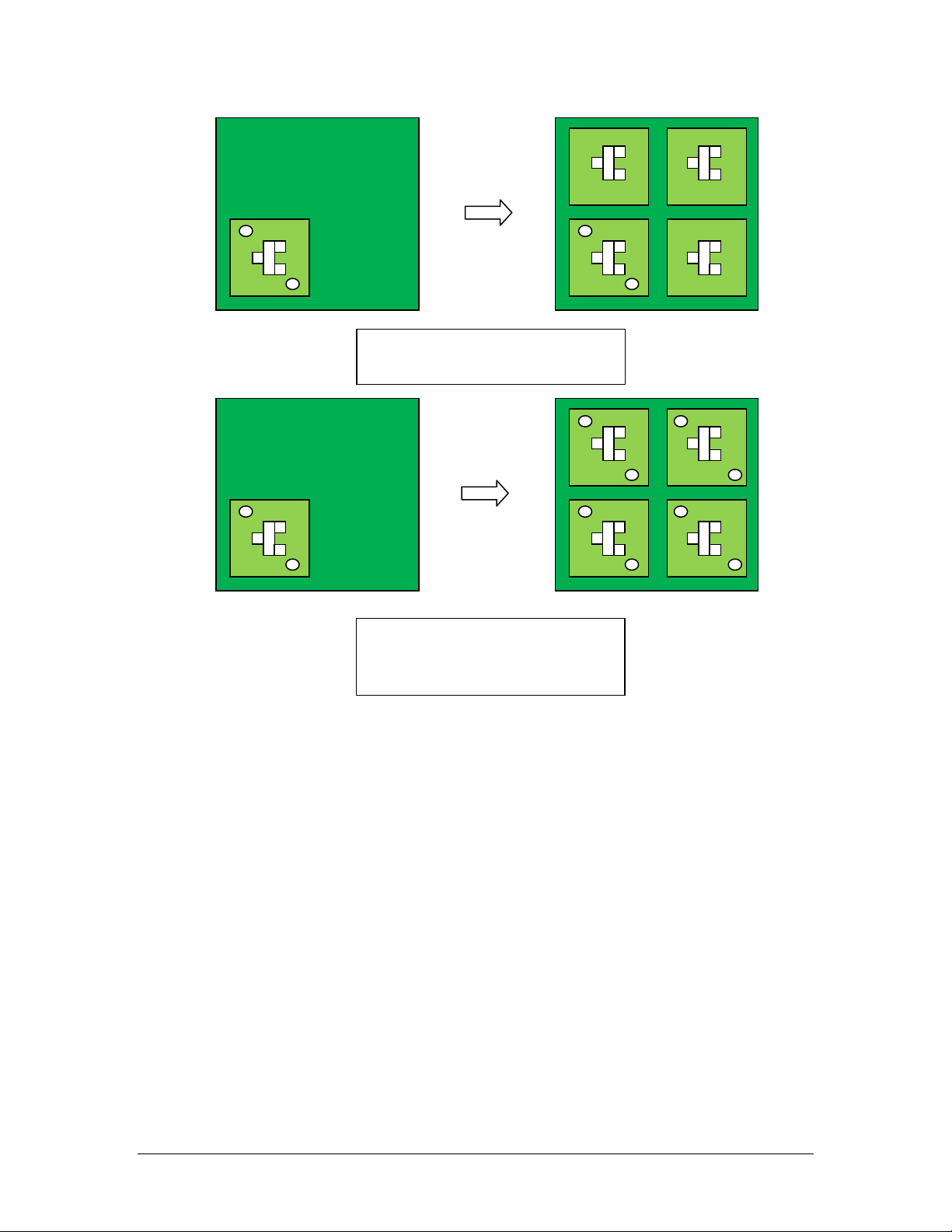

Multiplicação de Boards com a
coluna “Board” com valor
diferente de “0”.
Multiplicação de Boards com a
coluna “Board” com valor “0”.
Fuji do Brasil Maquinas Industriais LTDA - 52
- COLUNA “LEVEL”
Indica o nível da marca fiducial.
Part: Fiducial somente para um determinado componente
Neste caso além do número do board, é necessário indicar
para determinada fiducial quais componentes estarão referênciados a esta marca
fiducial.
Apertar o botão direito do mouse sobre a linha da marca
fiducial e selecionar “Edit Part Info”.
