Fuji do Brasil Maquinas Industriais LTDA - 43

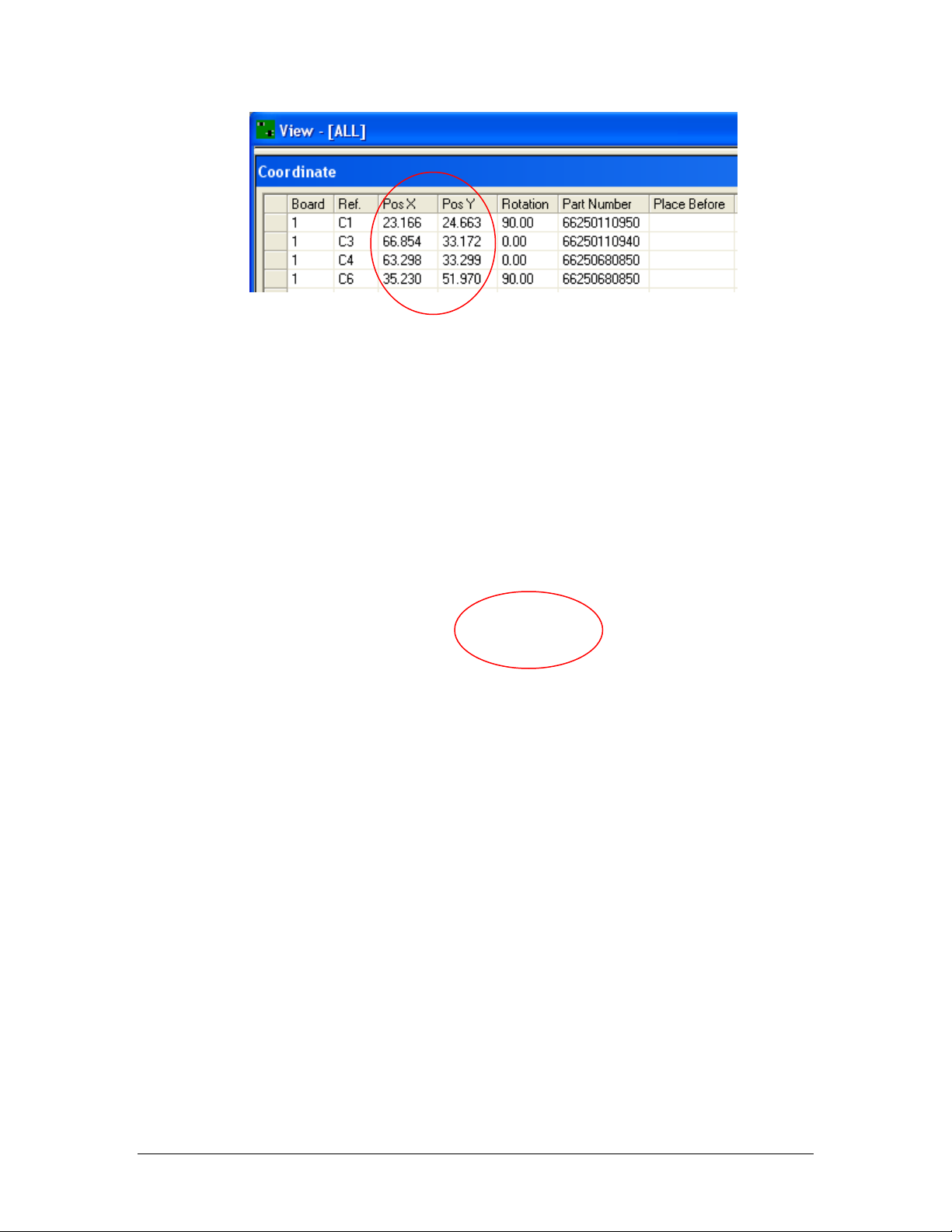

Para configurar a referência adotada vá no menu “Tools / Options /
Display”.
Em “coordinate”, escolha a referência.
OBS: Nesta mesma tela é possível alternar a unidade métrica para
milímetros (mm), polegadas (inch) e mil.
Fuji do Brasil Maquinas Industriais LTDA - 44
1.5.4. CRIAÇÃO DO PRIMEIRO BOARD

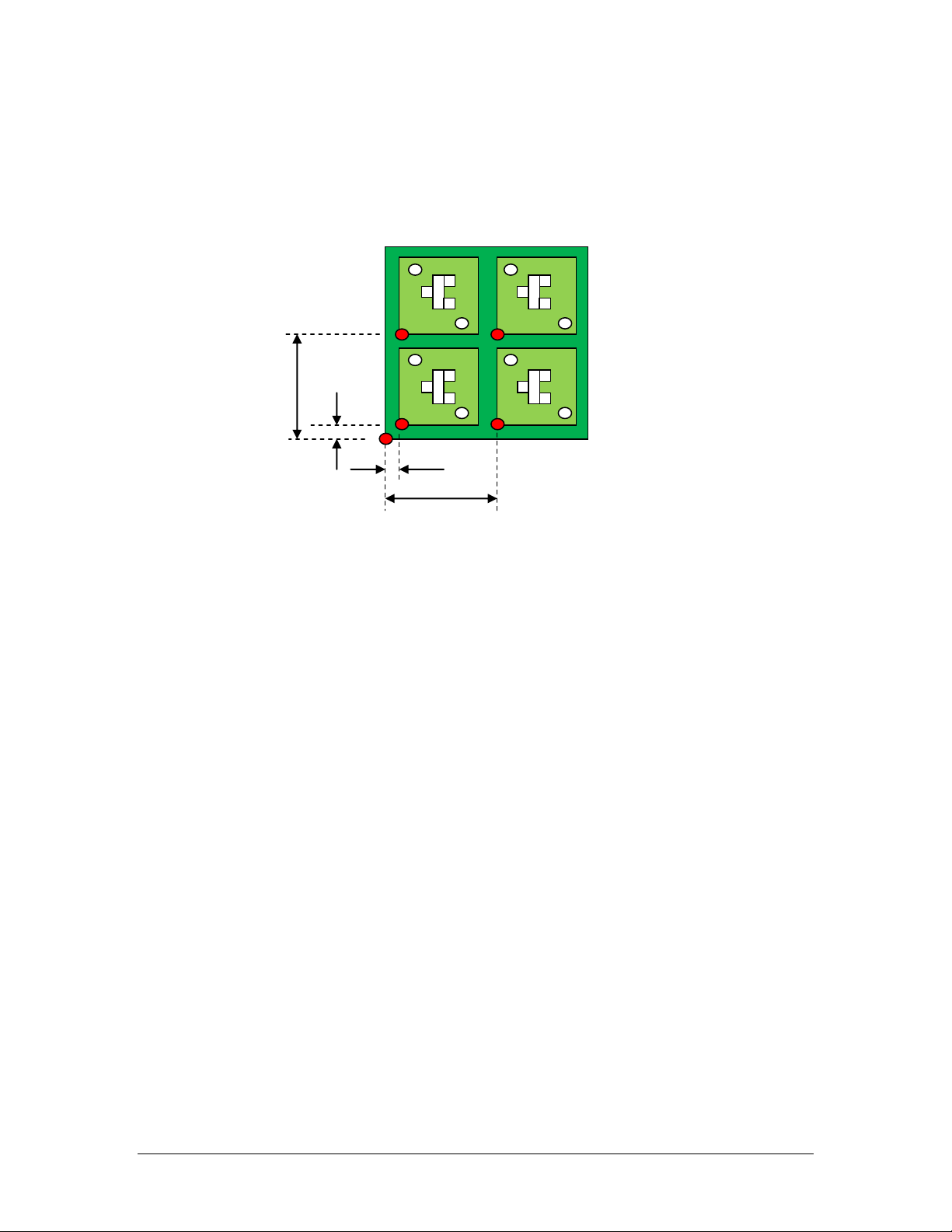

A localização de um board se faz entre distância da origem de panel
para origem de board.
Para adicionar um board, vá no menu “Tools” e selecione
“Panelize”.
Fuji do Brasil Maquinas Industriais LTDA - 45
Aperte o botão “New Board”
A janela de configuração do board abrir-se-á.
Em “Location” indique a distância entre a origem de panel e a
origem de board.
Em “Rotation” indique a rotação do painel. Lembrando queo eixo de
rotação é a origem de board.
Em “Board Size” indique a dimensão do Board.
“Board name” veremos mais adiante sua utilização na
movimentação de componentes.
Selecionando “Board Skip”, este board não será produzido pela
máquina (é necessário gerar novamente o recipe (receita)).
