Fuji do Brasil Maquinas Industriais LTDA - 60

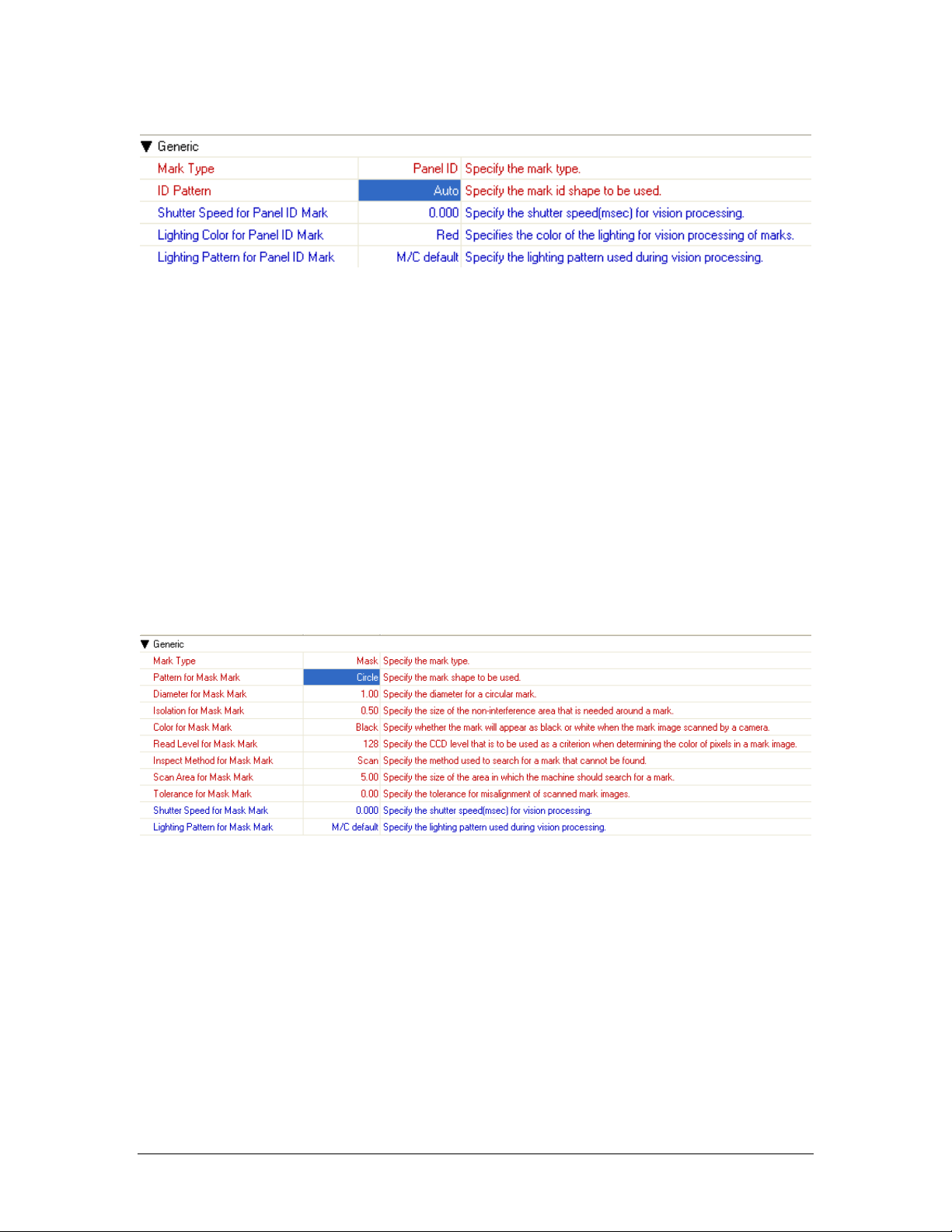

-Configuração de Panel ID
-ID Pattern: tipo de código 2D utilizado.
- Shutter Speed for Panel ID mark: Tempo de abertura do
diafragma da camera de fiducial (milisegundos). Quanto maior o tempo, mais
clara a imagem. Quando o valor é “0”, a máquina utiliza valores padrões.
-Lighting Color for panel ID: Cor utilizada para leitura da marca
panel ID. RED-vermelha / Blue-Azul. Utilizada por máquina NXT e AIM.
-Lighting Pattern fro Panel ID: Sistema de incidência de luz utilizada
para leitura de marca .
Máquinas NXT, AIM e GPX: existe o incident e o sidelight.
Máquinas XPF: existe o incident, sidelight e middle.
-Configuração de Mask
Ver as explicações dos itens da janela “fiducial mark”. Os itens de
“mask” e “fiducial mark” são as mesmas.
Fuji do Brasil Maquinas Industriais LTDA - 61
Agora na janela “coordinates”, na coluna “mark name”, aparece a
configuração criada no banco de dados “mark”.

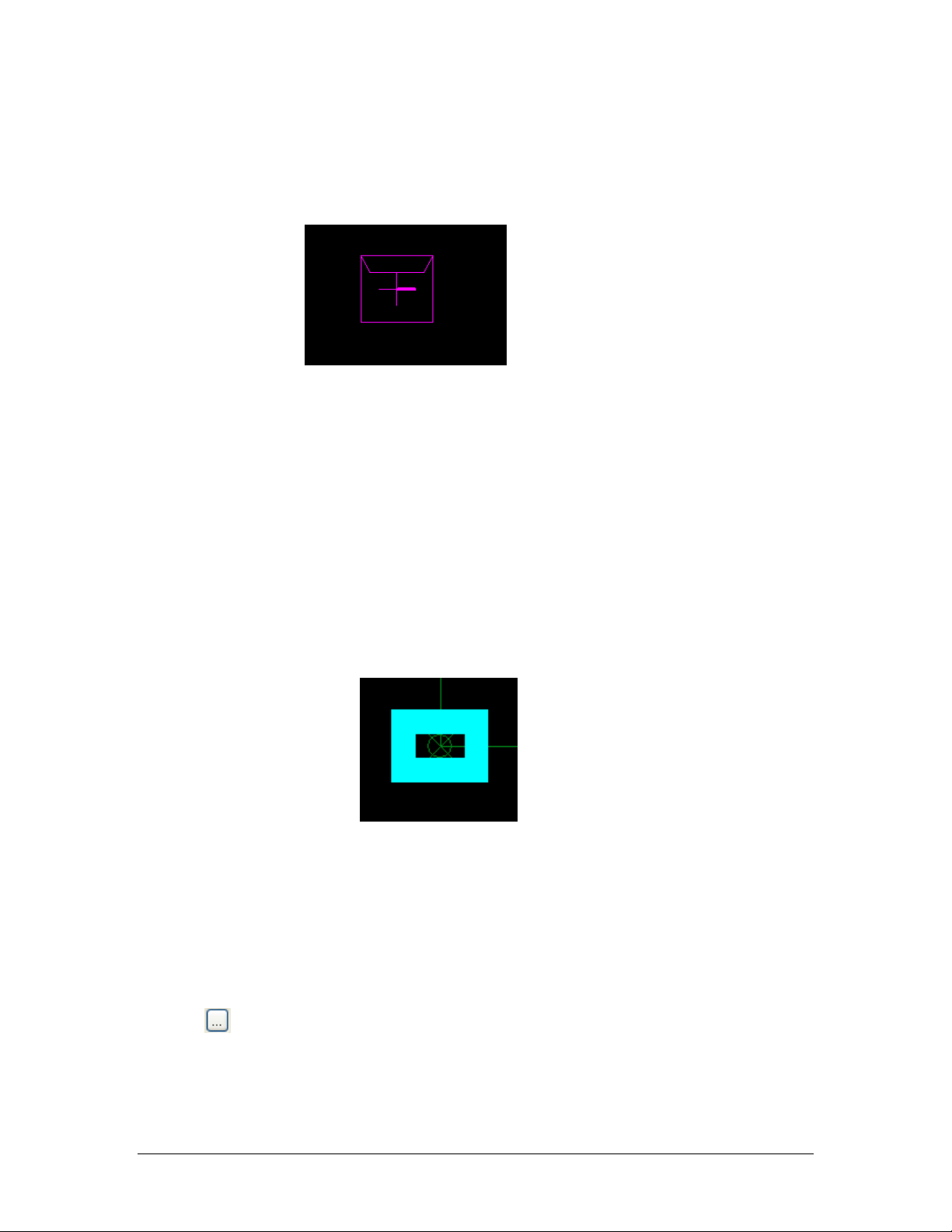

Note que enquanto não há configuração referenciada a esta
coordenada, na vista a marca fiducial aparece com o desenho de um envelope.
Isto indica que faltam informações a respeito desta marca ou
componente.
Ao selecionarmos na coluna “mark name” sua configuração, o
desenho do envelope se transforma no desenho especificado.
- Main mark/Sub mark/Sub mark1/Sub mark2:Item não utilizado
- Skip: Desabilitar a leitura (YES) ou não (NO) da marca.
- Memo: Comentário da sequência.
- Offset X/Offset Y: Não utilizado
- Assign: Máquina para o qual as fiduciais serão lidas. Geralmente
durante o balanceamento (balance) o direcionamento é feito automaticamente.
Caso queira indicar manualmente, click na célula e selecione
o ícone . Selecione a(s) máquina(s).
Fuji do Brasil Maquinas Industriais LTDA - 62
1.5.5.2. CONFIGURAÇÃO DE UM COMPONENTE NO FUJI FLEXA
Antes de iniciar a colocação da coordenada de componente, é
necessário entender como é configurado um componente no Fuji Flexa.
Basicamente o componente é formado por duas configurações:
Shape data e Package Data.
Shape Data configura as dimensões do componente, dos seus
terminais e o modo como será colocado este componente no painel.
Package Data configura o modo como estão sendo empacotados
(alimentados) os componentes.Exemplo: fita, stick, bandeja,etc.
Estas duas configurações são combinadas em uma terceira
configuração chamado Part Data ou Part Name.
Part Data combina estas duas informações. O nome do part data
pode ser o número do fabricante ou do próprio cliente. Então pode haver vários
part datas com mesmo shape data e/ou package data.
Portanto , há três banco de dados relacionados a cada um destes
itens.
A sequência correta para a criação do componente é primeiramente
criar o shape data e package data.
Feito as configurações, criar o part data e juntar as informações.
OBS: A biblioteca destas configurações é distinta da biblioteca do
Global (que aparece no Director) e de outros jobs. Assim, um componente de
mesmo part number não sofre mudanças se um dos componentes sofrer
mudanças em outro job ou no global.
Part data
Shape data
Package Data
1
1
2
