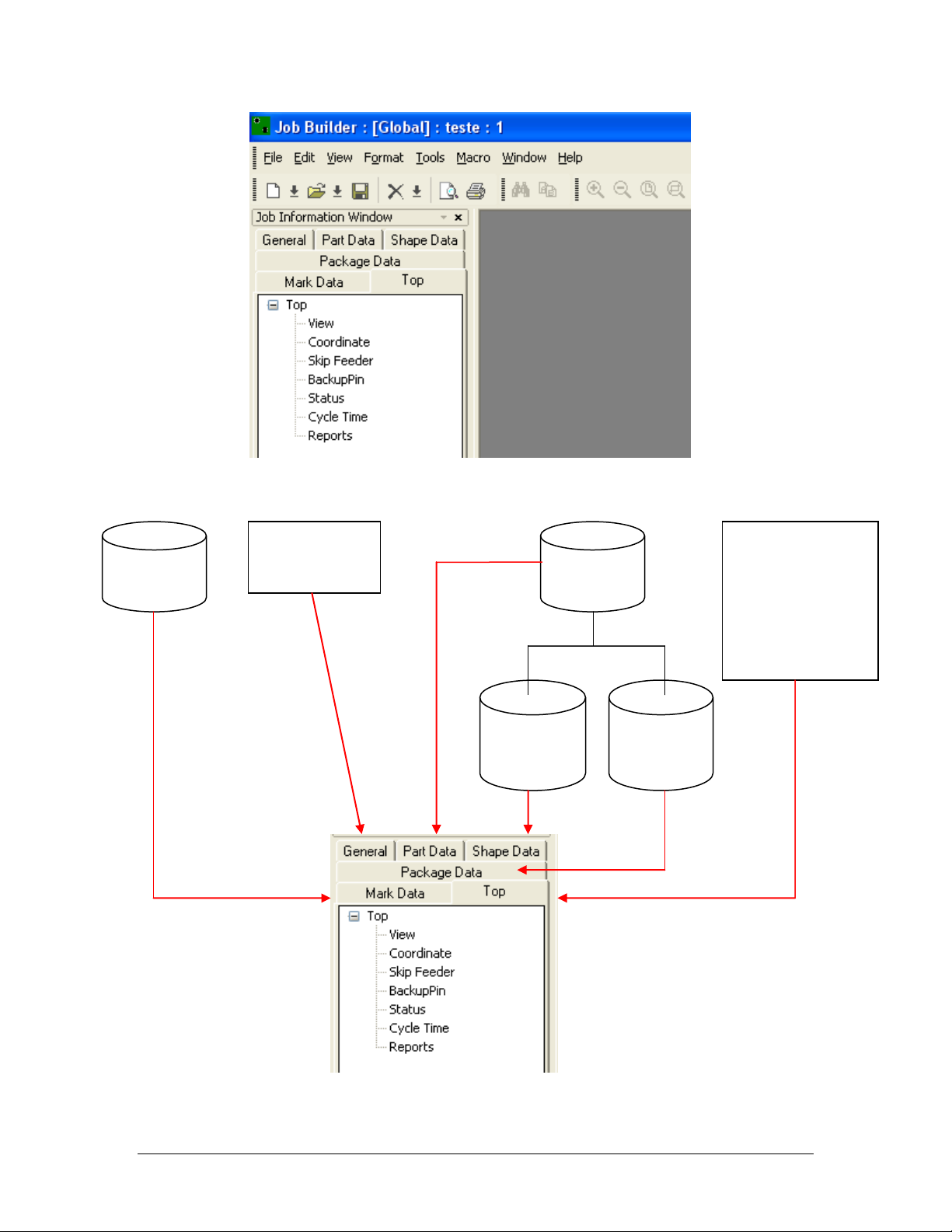

Part Data
Shape
Data
Package
Data
Mark Data
Configuração
Painel
-Lado do Painel:
Top ou Bottom
-Configuração da
linha de
produção
-Vistas do painel
- Relatórios
Fuji do Brasil Maquinas Industriais LTDA - 36
1.5.2. SEQUÊNCIA DE CRIAÇÃO DO JOB MANUALMENTE
CRIAÇÃO DO
PAINEL
AJUSTE DA ORIGEM
PANEL / BOARD
CRIAÇÃO DO
PRIMEIRO BOARD
ADICIONAR SEQUÊNCIA
DE FIDUCIAL
ADICIONAR SEQUÊNCIA
DE COMPONENTE
- CRIAR
CONFIGURAÇÃO
DE FIDUCIAL
- CRIAR
CONFIGURAÇÃO
DO COMPONENTE
PANELIZE – CRIAR
MULTIPLAS PLACAS
LINE BALANCE –
DISTRIBUIR OS
COMPONENTES ENTRE
AS MÁQUINAS /
MÓDULOS
OPTIMIZE – OTIMIZAR A
SEQUÊNCIA DE
COLOCAÇÃO DE
COMPONENTES / COLA
GENERATE
RECIPE/REPORTS
/GLUE DOTS
– CRIAR O RECIPE
(PROGRAMA)QUE SERÁ
ENVIADO A MÁQUINA
- CRIAR O
REPORT(RELATÓRIO) DA
MÁQUINA
- CRIAR AS GOTAS DE
COLA.
SELECIONAR LINHA
- SELECIONAR LINHA
PARA O LADO TOP E O
LADO BOTTOM
(INDEPENDENTES)
CONFIGURAR A
MÁQUINA
Importação
de arquivo
centroide
Importação
de arquivo
CCIMF
(Pgo)
Fuji do Brasil Maquinas Industriais LTDA - 37
1.5.3 . CONFIGURAÇÃO DO PAINEL
A configuração do painel é feita na tabela “general”.Dê duplo click em
“Panel information” ou aperte o botão direito do mouse e selecione “open”.
As dimensões do painel são:
Size X: Dimensão na direção X
Size Y: Dimensão na direção Y
Thickness: Espessura da placa
Outros dados:
Target Production quantity: quantidade de painéis a serem produzidos
por hora. Este dado será referência para o line monitor.
Production Quantity: Número de painéis a serem produzidos. Ao produzir
este número de painéis a máquina encerra a produção.
Priorizing production: Utilizado pelo multi job linebalancer. Indique o lado
do painel que terá prioridade no balanceamento e otimização.
Pitch: Utilizado quando há reversão no fluxo de produção para direita
esquerda, olhando-se de frente máquina. O valor é do pitch é P = Size X -10mm.
Pallet Thickness: Diferença entre A parte inferior do painel e o conveyor
utilizando-se um pallet.
Size
Y
Size
X
Painel
Conveyor
Pallet
Pallet
Thickess
