Fuji do Brasil Maquinas Industriais LTDA - 57
-Diameter: Se a forma escolhida for circular este item irá aparecer.
Indique o diâmetro da marca fiducial.
- Length (X) / Width (Y):Se a forma escolhida for diferente de
circular, este item irá aparecer. Esta distância muda sua referência conforme
forma. Aperte o botão “F1” no teclado sobre a coluna “Pattern”. A explicação das
distâncias para determinada forma será explicada.
- Isolation: Distância ao redor da marca fiducial que não deve haver
nenhuma marca semelhante durante a leitura. A indicação de uma segunda
marca nesta área ao redor da marca causa erro de leitura na máquina.
- Color: Contraste entre a marca fiducial e o fundo do painel
durante a leitura da marca.
Se a marca aparecer mais clara que o fundo, selecionar
“white”. Se a marca aparecer mais escura que o fundo selecionar “black”.
- Read Level: Nível de contraste entre a marca fiducial e o fundo da
placa.
Este valor tem uma gama de 0 (pouco contraste) a 255 (
muito contraste).O Fuji Flexa automaticamente coloca o valor médio de 128.
Caso haja pouco contraste entre o painel e a marca fiducial,
diminuir este valor. E vice-versa se houver muito contraste.
Fuji do Brasil Maquinas Industriais LTDA - 58

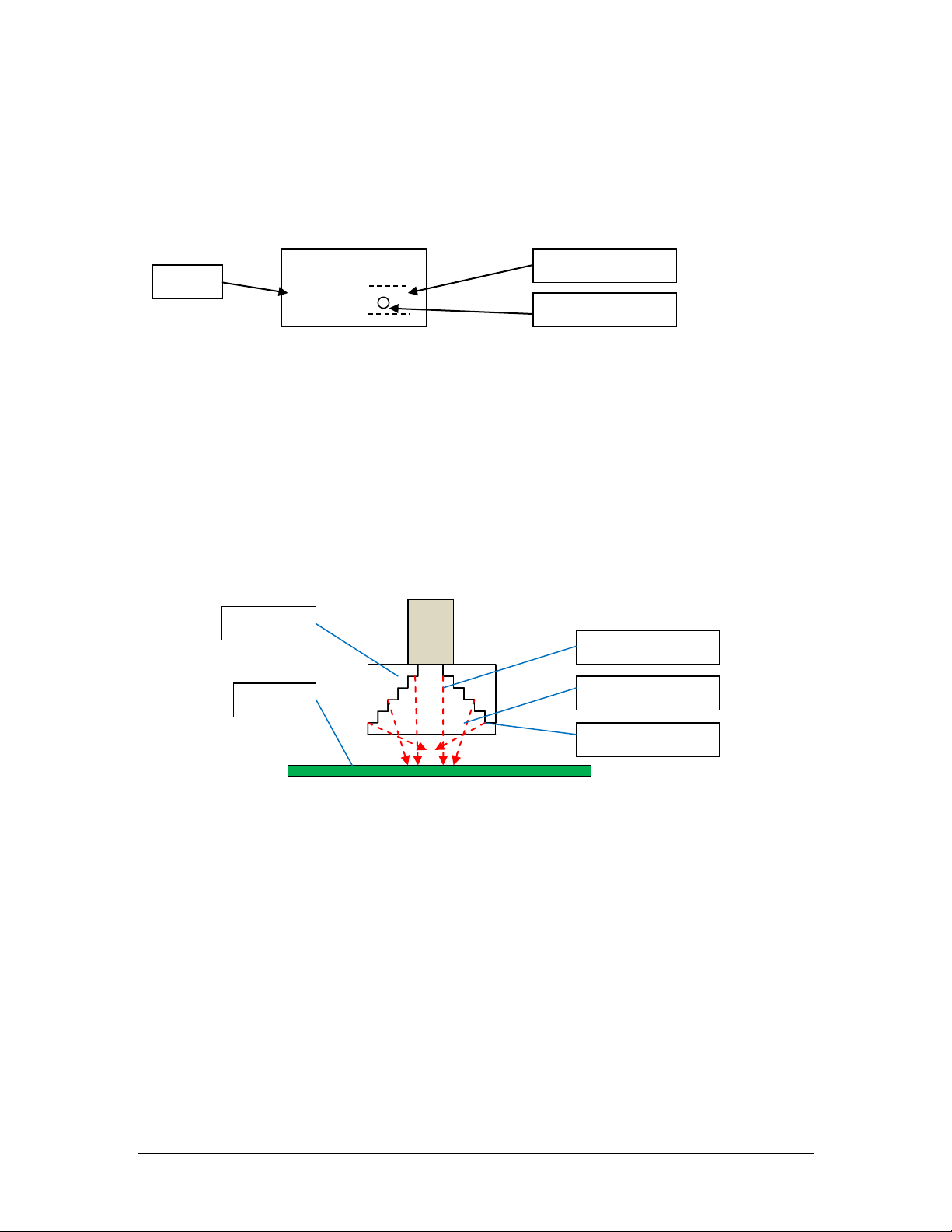

- Scan Area: Área quadrada para procura (scan) da marca fiducial.
- Scan Area X: Valor da área de procura na direção X (máquinas
NXT , AIM e XPF).
- Scan Area Y: Valor da area de procura na direção Y (máquinas
NXT , AIM e XPF).
-Shuttle speed: Tempo de abertura do diafragma da camera de
fiducial (milisegundos). Quanto maior o tempo, mais clara a imagem. Quando o
valor é “0”, a máquina utiliza valores padrões.
- Lighting color: Cor utilizada para leitura da marca fiducial. RED-
vermelha / Blue-Azul. Utilizada por máquina NXT e AIM.
- Lighting Pattern: Sistema de incidência de luz utilizada para leitura
de marca .
Máquinas NXT, AIM e GPX: existe o incident e o sidelight.
Máquinas XPF: existe o incident, sidelight e middle.
- Lighting method: Método de leitura.
Scan: procura da marca por uma área definida no item “scan
area”.
irá variar o valor inicial no item “level” para um valor superior e inferior
alternadamente até que se consiga fazer a leitura da marca fiducial. Gerlamente
utilizado par aleitura de marca de estêncil (mask).
- Tolerance: Tolerância no tamanho da marca fiducial.
Scan Area
Marca fiducial
painel
Incident light
middle light
Sidelight light
Camera
Painel
Level: Procura da marca em um ponto específico. A camera
Fuji do Brasil Maquinas Industriais LTDA - 59

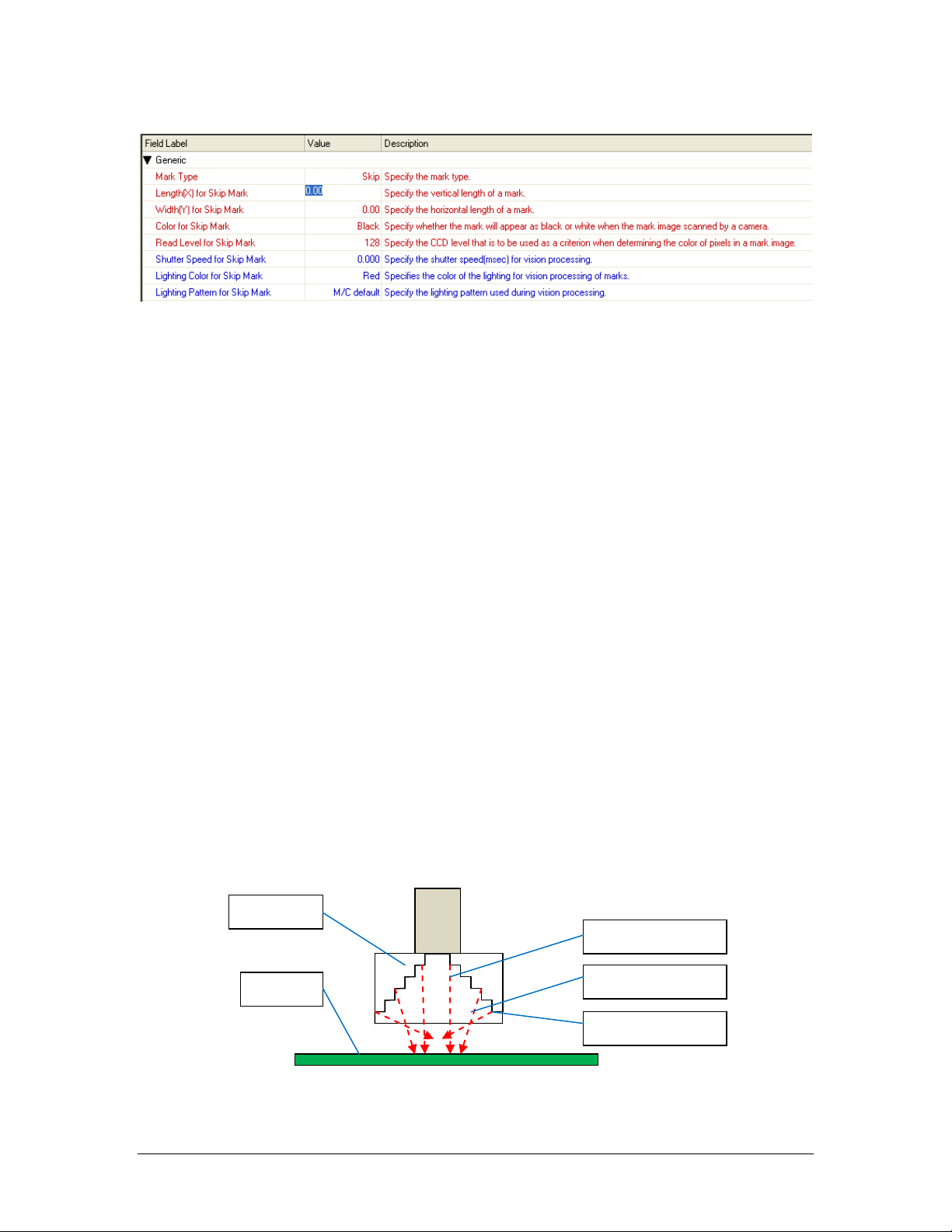

- Configuração de Skip Mark
Obs: Leitura de skip mark não verifica a forma da marca, mas o
contraste na área de procura.
- Length (X) for skip mark: comprimento da área de procura da
marca.
- Length (Y) for Skip mark: Largura da area de procura da marca.
- Color for skip mark: Constraste que irá indicar a desabilitação de
produção do bloco (board).
- Read level for skip mark: Nível de constraste entre o painel e a
marca.
- Shutter speed for Skip mark: Tempo de abertura do diafragma da
camera de fiducial (milisegundos). Quanto maior o tempo, mais clara a imagem.
Quando o valor é “0”, a máquina utiliza valores padrões.
- Lighting Color for Skip Mark: Cor utilizada para leitura da marca
skip. RED-vermelha / Blue-Azul. Utilizada por máquina NXT e AIM.
Lighting pattern for skip mark: Sistema de incidência de luz
utilizada para leitura de marca .
Máquinas NXT, AIM e GPX: existe o incident e o sidelight.
Máquinas XPF: existe o incident, sidelight e middle.
Incident light
middle light
Sidelight light
Camera
Painel
