1.5.5.2.3. Part Data
Identificação do componente. Engloba o shape data e package data.
Para criar um novo part data, selecione a palavra “part data” e aperte o
botão direito do mouse.
Vá em “New” e depois escolha entre”Enter Manually”.
Part Shape: Indique o nome do shape data. Na barra de rolamento
escolha o shape data. Esta lista corresponde a biblioteca “Shape
Data”.
Package Name: Indique o nome do package data. Na barra de
rolamento escolha o package data. Esta lista corresponde a
biblioteca “Package Data”.
Polarized: Indique se o componente é (YES) ou não (NO)
polarizado. Se o componente não for polarizado, o componente
será montado a 0° ou 180° / 90 ou 270° conforme menor trajeto
entre a posição de pega e a posição de colocação do componente.
Fuji do Brasil Maquinas Industriais LTDA - 98
Direction: Indique a direção de alimentação do componente em
relação a configuração original (feita no shape data), que
corresponde ao ângulo 0° na placa.
Barcode Label: Código de barras. Utilizado com software opcional
especifico “Fujitrax”.
Allow Multiple Slots: Permitir (YES) que o line Balancer e o
optimizer distribua os componentes por máquina e slots, ou não
(NO).
Limit target machines: Direciona o componente para determinada
máquina na linha de produção, durante o balanceamento. Selecione
“YES”. Aparecerá uma segunda linha “target machines”.

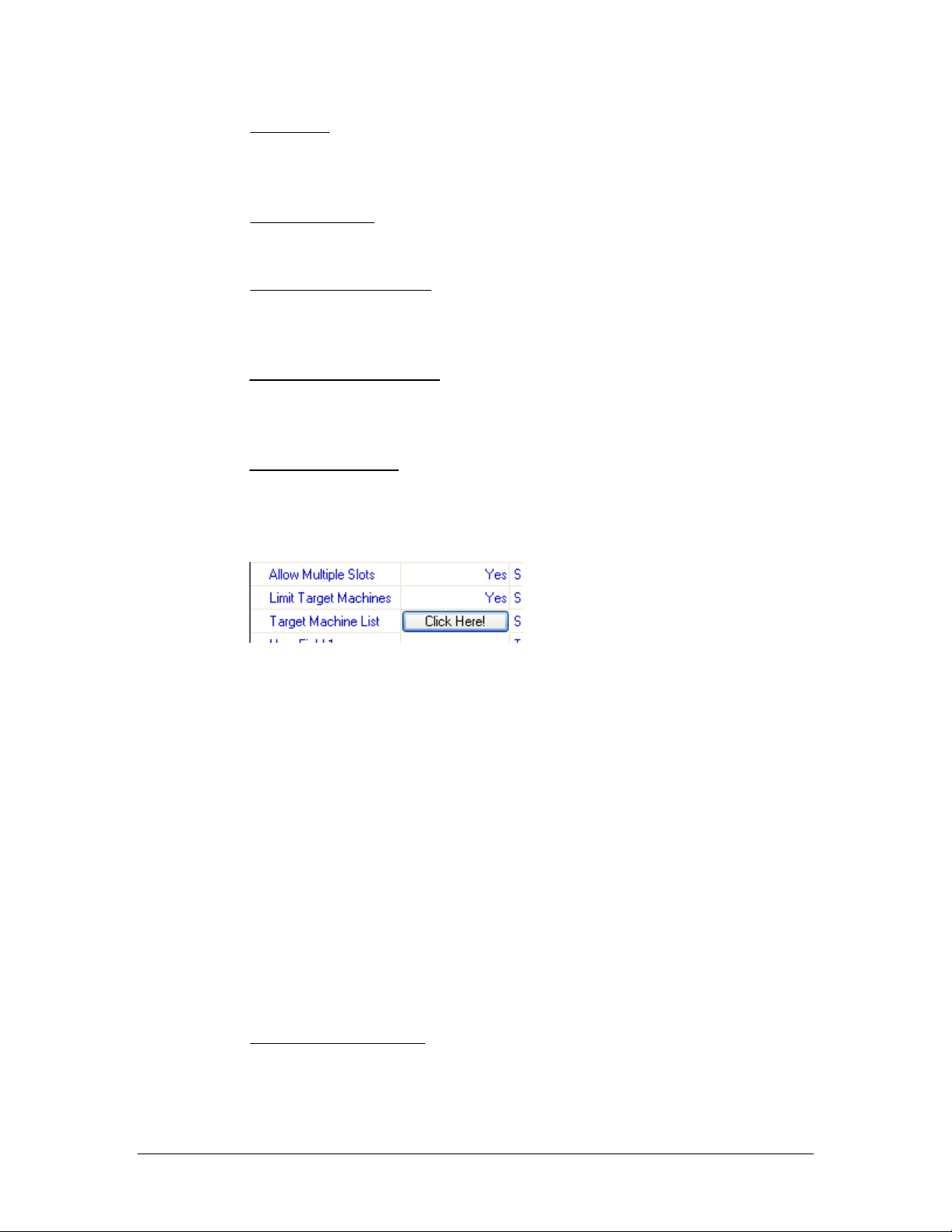

Target machines: Aperte na coluna a frente de “target machines”.
Aparecerá o botão “click here!”. Uma lista de máquinas aparecerá .
Selecione as máquinas para as quais o componente poderá ser
balanceado.
User field 1/2/3/4/5: Itens que opcionais que podem ser
adicionados aos relatório de feeder setup. Há documento da Fuji com a
explicação da programação HTML para mudança na visualização dos relatórios.
Fuji do Brasil Maquinas Industriais LTDA - 99
Upside-down check: Ativação do sistema de checagem de pega de
componentes (máquina NXT cabeças H08Q, H12SQ e H12HSQ).
Para que as novas configurações sejam salvas e tenham efeito ,
basta fechar a janela do part data, shape data ou package data. Não há janela
de confirmação de salvamento.
OBS: Caso suspeite de alguma configuração errônea, feche
o job sem salvar as alterações.
