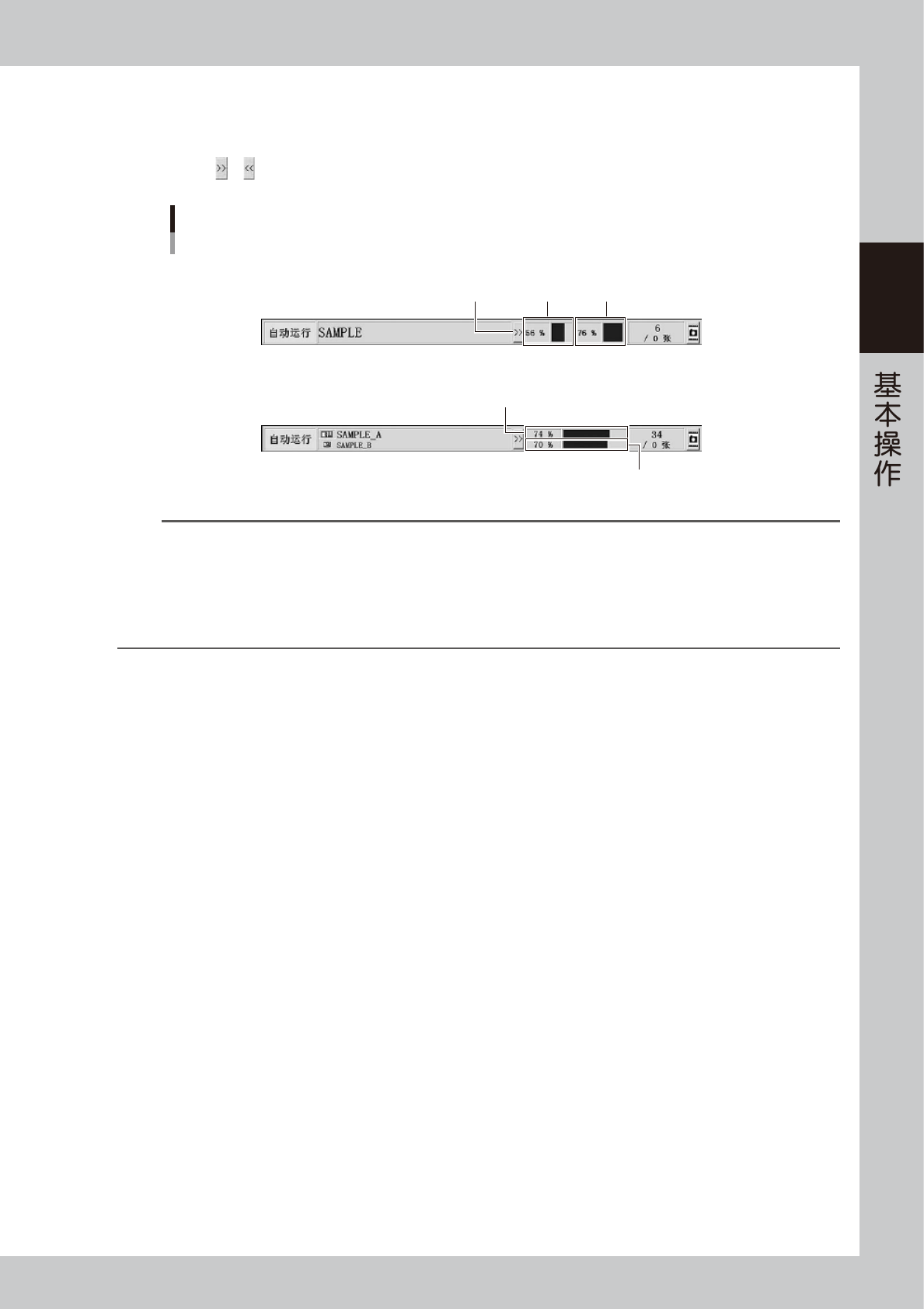

■ 状态栏的“贴装完成率”的显示
4.65R1.000 以上的软件版本时，状态栏将显示“贴装完成率”。
可以按输送台或轨道显示生产中的基板的贴装状况。
按状态栏的 [
][ ] 按钮，可以显示或隐藏“贴装完成率”。
状态栏
“贴装完成率”的显示
输送台 1
显示／隐藏
切换按钮
输送台 2
轨道 1
轨道 2
双段输送台机型时
双轨机型时
26236-KMK-00
参考
贴装完成率是根据下列公式计算得出。
贴装完成率 (%) = ( 贴装完成数／贴装总数 )÷100
但，最终贴装完成率有无法达到 100% 的情况。例如，因使用坏板标记功能而未贴装的点，将不会包含在贴装完成数中。
此外，被跳过的贴装点也不会被计数。
没有贴装数据时，显示为“-”。
重新读入基板程序时，贴装完成率将被复零 (0%)。
2-10
2

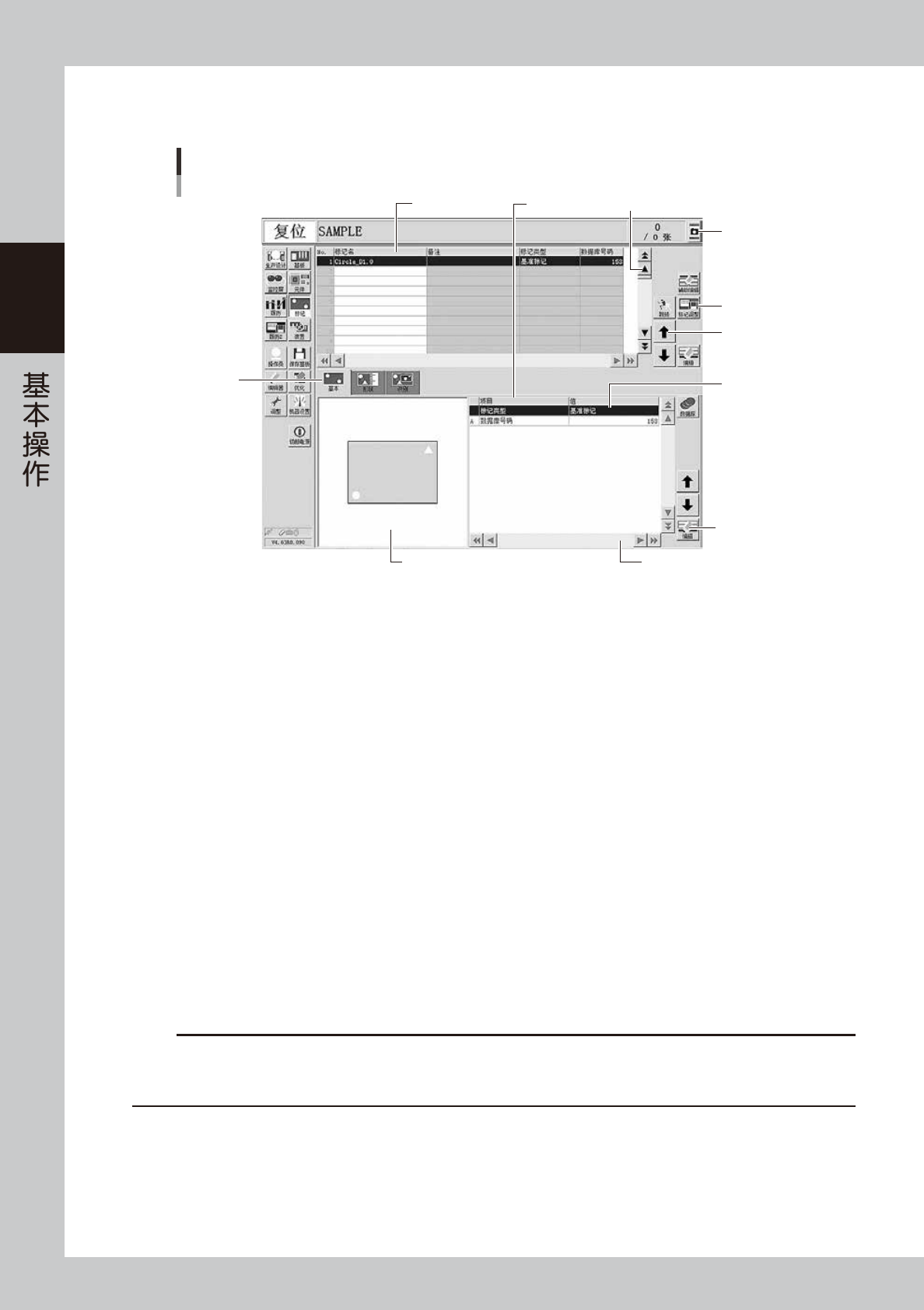

■ 各种按钮和输入框
操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
6
操作画面
以“标记”画面为例
参数列表数据No.列表
5
7
[编辑]按钮
26202-KMK-00
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出辅助编辑框后再输入。
5. 选项卡
选择选项卡，可以切换到参数的输入画面。
6. 辅助画面
用插图等形式显示对输入参数有帮助的信息。参数列表的项目编号与辅助画面内的字母对应。
7. 截图按钮
对显示的图像进行截图。
截图数据保存在 D:\ScreenShot 之下的以日期为名称的文件夹中 (JPG 格式，文件夹最大约 10MB)。
若将 USB 存储器插入 USB 端口中进行系统备份，USB 中会自动生成“ScreenShot”文件夹并获取保存在贴片机中的截图数据。
( 保存在贴片机中的截图数据将自动移入 USB 存储器中。)
c
注意
‧
USB 存储器，请务必使用本公司指定的 USB 存储器。
‧
若在 [ 生产设计 ] - [ 应用程序设置 ] -“信息”选项卡画面按 [ 截图 ] 按钮，将保存截图数据的位置设定在其它任意位置时，
即使进行系统备份，USB 存储器中也无法获取截图数据。
2-11
2
错误画面
错误画面
1
2
3
6 7
4 5
错误切换按钮
以“标记检查错误”画面为例
26203-KMK-00
1. 显示错误数量
显示当前的错误和错误总数。发生多个错误时，按左右的错误切换按钮，切换到其它错误画面。
2. 信息切换选项卡
概要
显示供操作人员用的信息。
详细
显示供管理人员、维护保养人员用的信息。无信息时，则不显示该选项卡。
3. 显示识别图像 ( 在吸附元件、识别标记时的错误警告画面中显示 )
在吸附元件、识别标记等的图像处理过程中若发生错误，会显示错误图像。
4. [ 关闭警报 ] 按钮
关闭蜂鸣器。
5. [ 清除错误 ] 按钮
清除发生的错误。
6. [ 切换语言 ] 按钮
可以切换错误画面中显示的语言种类。
7. [ 关闭 ] 按钮
不清除错误，直接关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面后，按 [ 监控屏 ] 按钮，打开“生产”选项卡，可在显示的示意图中确认错误发生的位置。按“生产”
画面的 [ 显示错误 ] 按钮，可以再次显示错误信息。关于“生产”画面，请参照本章“3.1 生产”。
