2-47 2 w 剪断载带。 将元件传送到吸料位置之后，先将伸出送料器前端的载带在距离送料器前端 15mm 左右的位置处剪断，再 安装在贴片机上。 剪断载带 ■ 8mm送料器 ■ 12/16mm送料器 载带 在距离送料器前端15mm左右的 位置处剪断 在距离送料器前端15mm左右的 位置处剪断 载带 25212-KMK-00 c 注意 • 若不剪断载带就安装在贴片机上，将会无法使送料器安装到位，从而导致发生故障。还可能会引起载带在排出路…
2-46
2
■ 按钮操作与走带间距
送料器类型
在上料台或离线上料台
设置的间距
按 1 次
[
FEED
]
或
[
BACK
]
按钮
按 1 次
[
FUNC
]
＋
[
FEED
]
或
[
FUNC
]
＋
[
BACK
]
按钮
ZSY-004
所有间距
1mm 1mm
ZSY-008
0 2mm
1mm1 1mm
2
以上
2mm
ZSY-2T6
、
024
、
032
、
044
、
056
、
072
、
088
、
104
0
2mm
2mm
2
以上 设置的间距
参考
‧
12mm 以上的送料器在上料台、离线上料台设置间距之后，通过同时按 [FUNC] ＋ [FEED] 或 [FUNC] ＋ [BACK] 按钮，可以使
料带按设定的间距向前或向后走带。关于详细设定，请参照本章后述“4.1.4 在基板程序中设置带装元件”中的“在上料台或
离线上料台设置走带间距的方法”。
‧ 长按 [FEED] 或 [BACK] 按钮可切换到连续走带模式。
‧ 但，长按 [FUNC] ＋ [FEED] 或 [FUNC] ＋ [BACK] 按钮则不会切换到连续走带模式。
‧
关于 SS 电动送料器的走带间距的设置，请参照《SS FEEDER 用户操作手册》。
q
检查压料板的位置。
12mm 以上的送料器，需要根据元件的形状调整压料板的位置。
拧松 2 颗压料板的调节螺丝滑动压料板调整位置，使压料板的前端正好在待机位置与吸料位置之间，
且稍微靠吸料位置处。
调整压料板的位置
吸料位置
使压料板的前端正好在该范围之间
且靠吸料位置处
待机位置
调节螺丝
滑动压料板调整位置
压料板
压料板前端
25211-KMK-00
c
注意
若不调整压料板的位置，可能剥离盖带后元件的位置会不稳定，导致无法正确吸取元件。
2-47
2
w

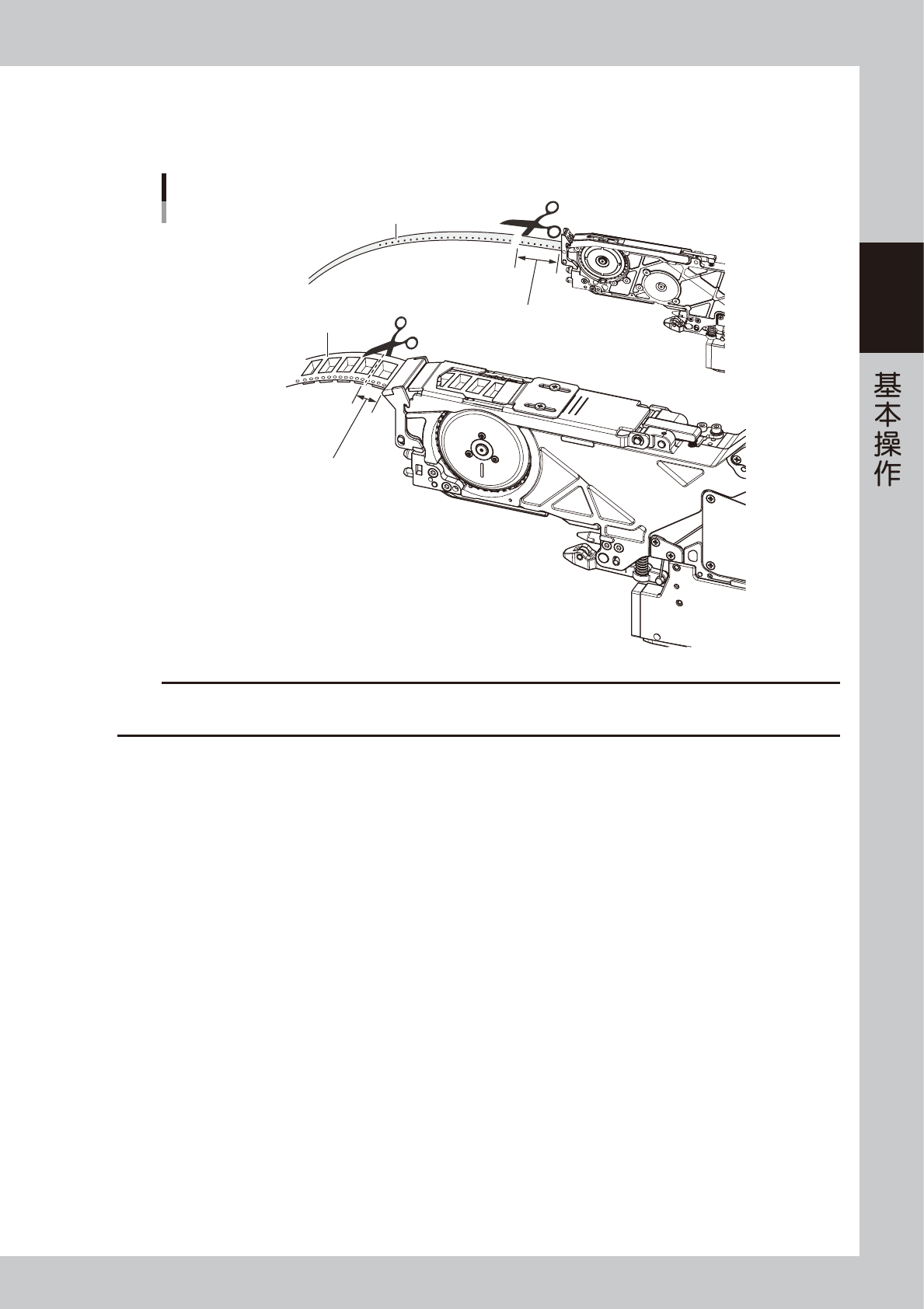

剪断载带。
将元件传送到吸料位置之后，先将伸出送料器前端的载带在距离送料器前端 15mm 左右的位置处剪断，再
安装在贴片机上。
剪断载带
■ 8mm送料器
■ 12/16mm送料器
载带
在距离送料器前端15mm左右的
位置处剪断
在距离送料器前端15mm左右的
位置处剪断
载带
25212-KMK-00
c
注意
•
若不剪断载带就安装在贴片机上，将会无法使送料器安装到位，从而导致发生故障。还可能会引起载带在排出路径内堵塞。
•
压纹载带较硬，若剪得过短，载带可能会抵在斜板的入口处，导致送料不良。
2-48
2
4.1.2 将送料器安装在一次性换料车上
下面，介绍将装好元件的带式送料器安装在一次性换料车上的方法。
在此，以 ZS 料车为例介绍安装 ZS 送料器与 SS 送料器的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件。
不能直接在贴片机上安装带装元件。
n
要点
带式送料器有 SS 电动送料器、ZS 电动送料器、自动续料式送料器 3 种。这 3 种送料器本机都可以使用。但，无论使用哪种送料器，
更换送料器时都需要打开料车顶部的导槽盖板。
1
清洁送料器架。
在安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
清洁料车的送料器架
SS电动送料器用料车ZS电动送料器用料车
用家用吸尘器吸取
软刷
用撮箕等接尘屑
25213-KMK-00
2
将料带盘放置在料带盘托架上。
根据料带盘的大小，在料带盘托架内的放置位置不同。
超过 7 英寸的料带盘，需将上侧的托架向上翻转之后放置。
将料带盘放置在料带盘托架上
7英寸料带盘
超过7英寸的料带盘
料带盘托架
25214-KMK-00
