1-10 1 3.1 吸附、贴装元件的贴装头 3.1.1 HM 贴装头单元 HM 贴装头单元装有 10 个吸附、贴装元件的贴装头。 HM贴装头单元 扫描相机单元 10号贴装头 1号贴装头 12mm 基准标记识别相机 ( 相机1 ) 基准标记识别相机 ( 相机2 ) 2511 1-KMK-00
1-9
1
3.贴装头单元
本贴片机可以装配的贴装头单元有高速通用贴装头 ( 以下，简称“HM 贴装头单元”) 与异形贴装头 ( 以下，简称“FM
贴装头单元”)2 种。作为贴片机规格，可以选择使用 2 个贴装头单元的双梁机型或使用 1 个贴装头单元的单梁机型。
选择双梁机型时，还可以如下图所示选择同时使用 HM 贴装头单元与 FM 贴装头单元。
n
要点
关于贴装头单元组合的详细内容，请参照交货规格书。
贴装头单元
贴装头单元的组合示例
HM贴装头单元
FM贴装头单元
■ 双梁机型：前后都装配 HM贴装头单元
贴片机正面
贴片机正面 贴片机正面
51
101
110
■ 双梁机型：前侧装配 FM贴装头单元、后侧装配 HM贴装头单元
贴装头编号
■ 单梁机型：装配 FM贴装头单元
110
5
1
25110-KMK-00
1-10
1

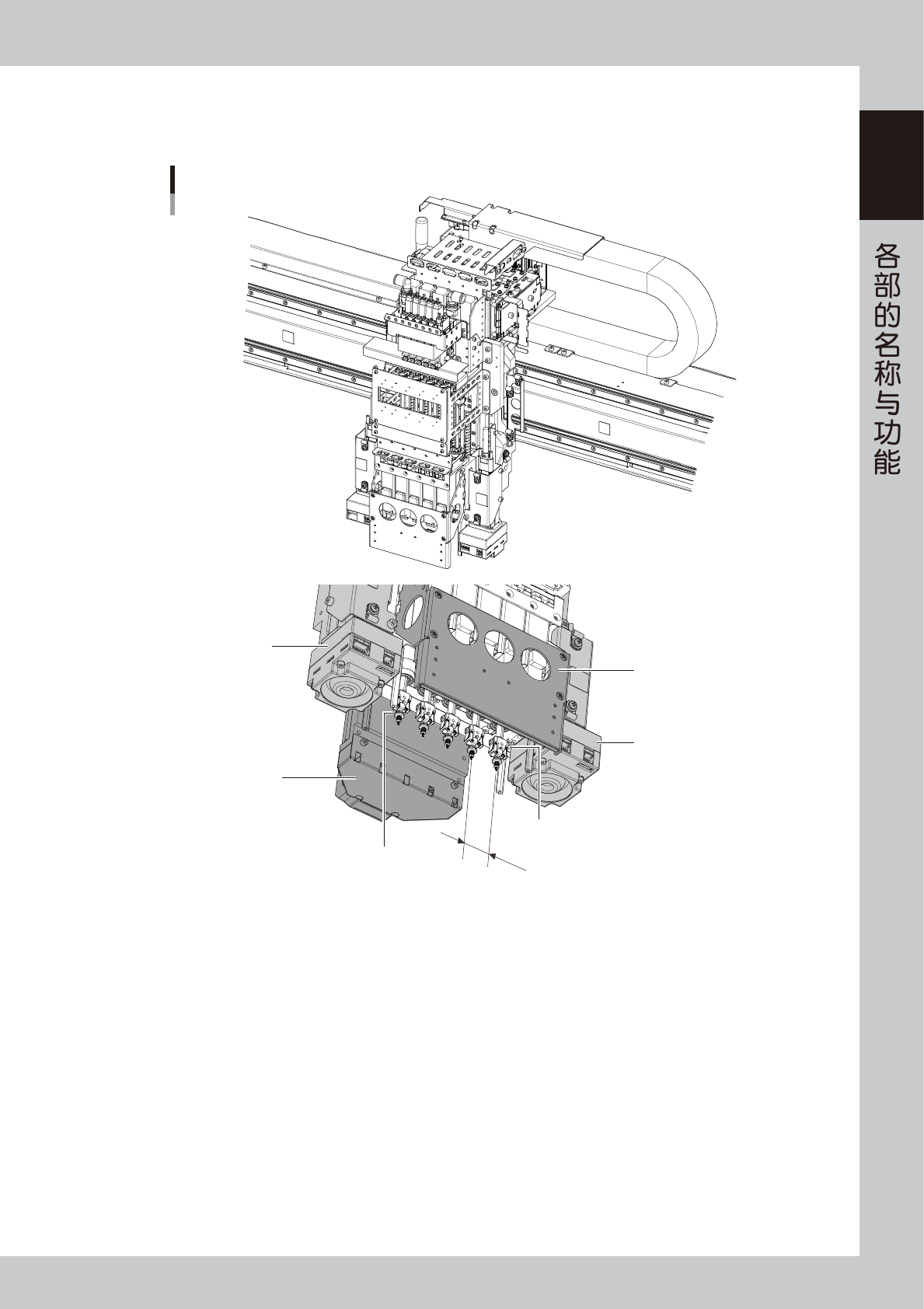

3.1 吸附、贴装元件的贴装头
3.1.1 HM 贴装头单元
HM 贴装头单元装有 10 个吸附、贴装元件的贴装头。
HM贴装头单元
扫描相机单元
10号贴装头
1号贴装头
12mm
基准标记识别相机
( 相机1 )
基准标记识别相机
( 相机2 )
25111-KMK-00
1-11
1
3.1.2 FM 贴装头单元
FM 贴装头单元装有 5 个吸附、贴装元件的贴装头。可贴装厚度达 28mm 的元件，适合贴装大型与异形元件。
FM贴装头单元
1号贴装头
24mm
侧面视觉相机
基准标记识别相机
( 相机2 )
基准标记识别相机
( 相机1 )
侧面视觉相机扩散板
5号贴装头
25112-KMK-00
