1-15
1

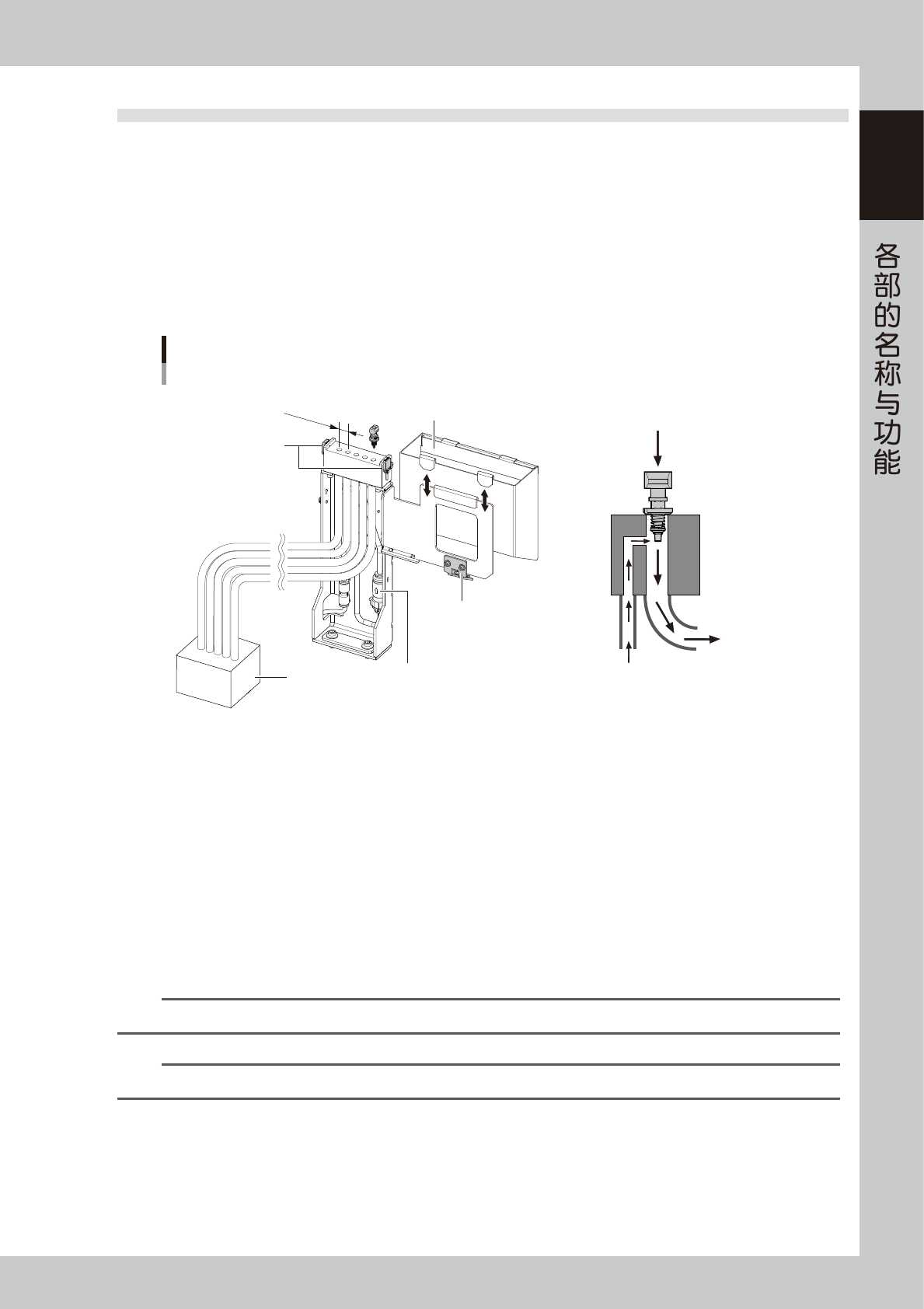

3.4 排气站
3.4.1 吸嘴轴排气清洁功能
使用排气站，可以对吸嘴以及吸嘴轴内施加高压排气，吹除内部尘屑清洁吸嘴以及吸嘴轴。
如下图所示，使用排气站中的 5 个排气孔，对贴装头进行分组排气。详细操作方法，请参照本章后述“3.4.2 手动
进行吸嘴轴排气的方法”、“3.4.3 自动进行吸嘴轴排气的方法”。
此外，排气站附近还装有废弃箱，用于装被判定为识别错误的元件。在本贴片机中，在废弃微型元件 (0603 规格
以下 ) 的动作中，若在丢弃到废弃箱之后的检查 ( 负压检查或侧面识别相机检查 ) 中被检出粘附有元件或脏污时，
将在排气站进一步进行吸嘴轴排气来清除。详细操作方法，请参照本章后述“3.4.4 使用吸嘴轴排气废弃微型元件
的方法”。
排气站与废弃箱
12mm
废弃箱检查传感器
废弃箱
排气站
吸嘴检查传感器
排气箱
排气站过滤器
吸嘴轴排气
侧面喷气
25115-KMK-00
•
排气站吸嘴检查传感器
进行排气清洁时检查是否有吸嘴被搁置在排气站。
•
侧面喷气
进行排气清洁时，从侧面对吸嘴前端进行喷气吹除脏污。
•
排气站过滤器
排气站内进行侧面喷气的喷气管用的过滤器。
•
排气箱
通过吸嘴轴排气清除的脏污或微型芯片等被收集到此排气箱中。
•
废弃箱检查传感器
检查是否装有废弃箱以及废弃箱的安装是否到位。
n
要点
废弃箱未在规定的位置上时，贴片机无法开始运行。
n
要点
“元件”-“基本”画面中“废弃方法”的设置为“丢弃位置”时，被废弃的元件才会被丢弃到废弃箱中。
1-16
1

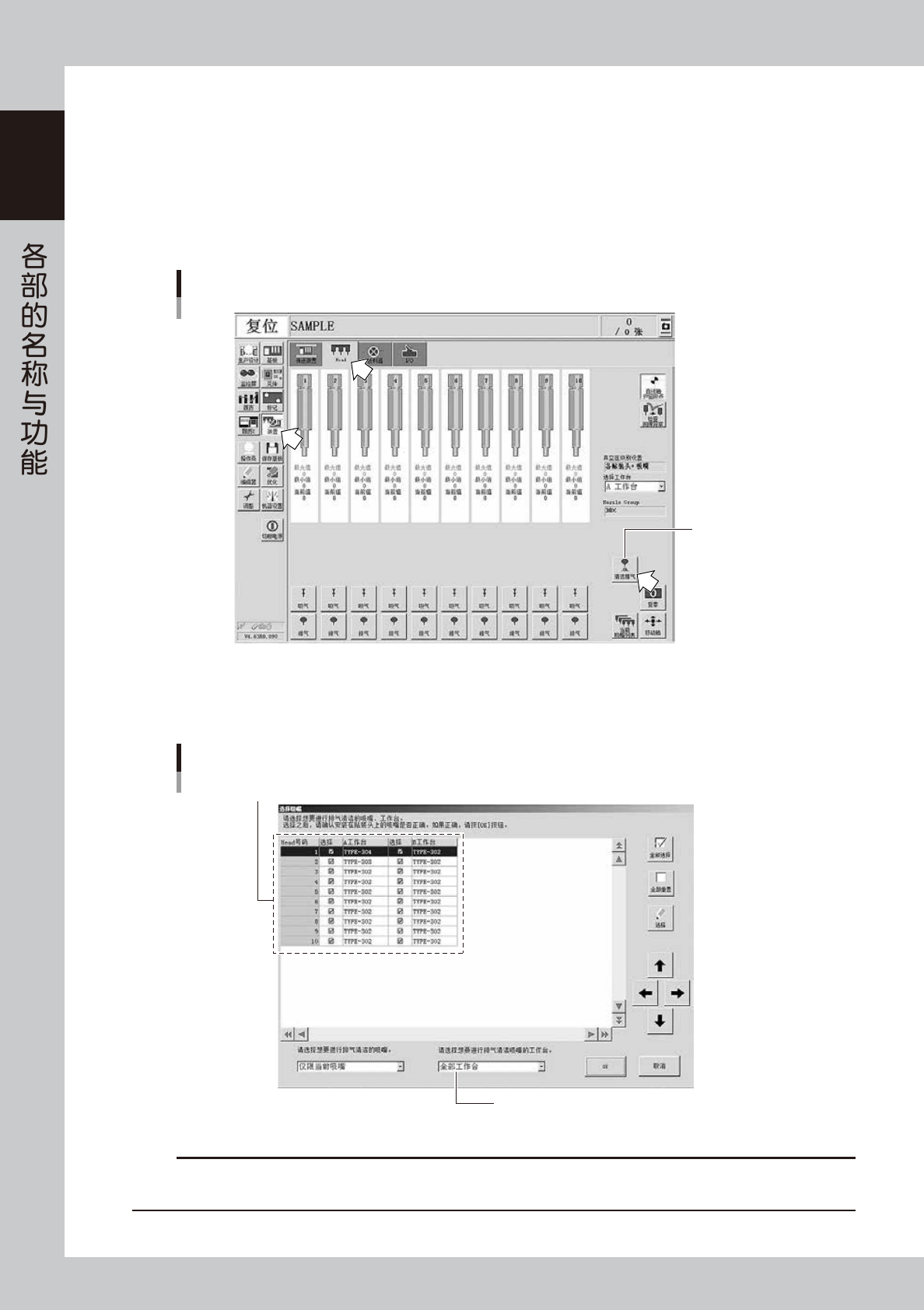

3.4.2 手动进行吸嘴轴排气的方法
下面，介绍手动进行吸嘴轴排气的方法。
■
没有配备吸嘴交换站 ( 选配 ) 时
1
打开 [ 装置 ]-“Head”画面。
2
按 [ 清洁排气 ] 按钮。
吸嘴轴排气
[清洁排气] 按钮
26100-KMK-00
3
选择准备进行排气清洁的吸嘴。
显示“选择吸嘴”的画面之后，从下拉框中选择准备进行排气清洁的工作台并勾选吸嘴，按 [OK] 按钮。
“选择吸嘴”画面
勾选准备进行排气清洁的吸嘴
选择工作台
26101-KMK-00
c
注意
若贴装头上装有无法使用排气清洁的吸嘴时，会与排气站发生碰撞而被损坏。因此，开始排气清洁之前，请务必确认贴装头上安装
的吸嘴是否与选定的吸嘴一致。
1-17
1

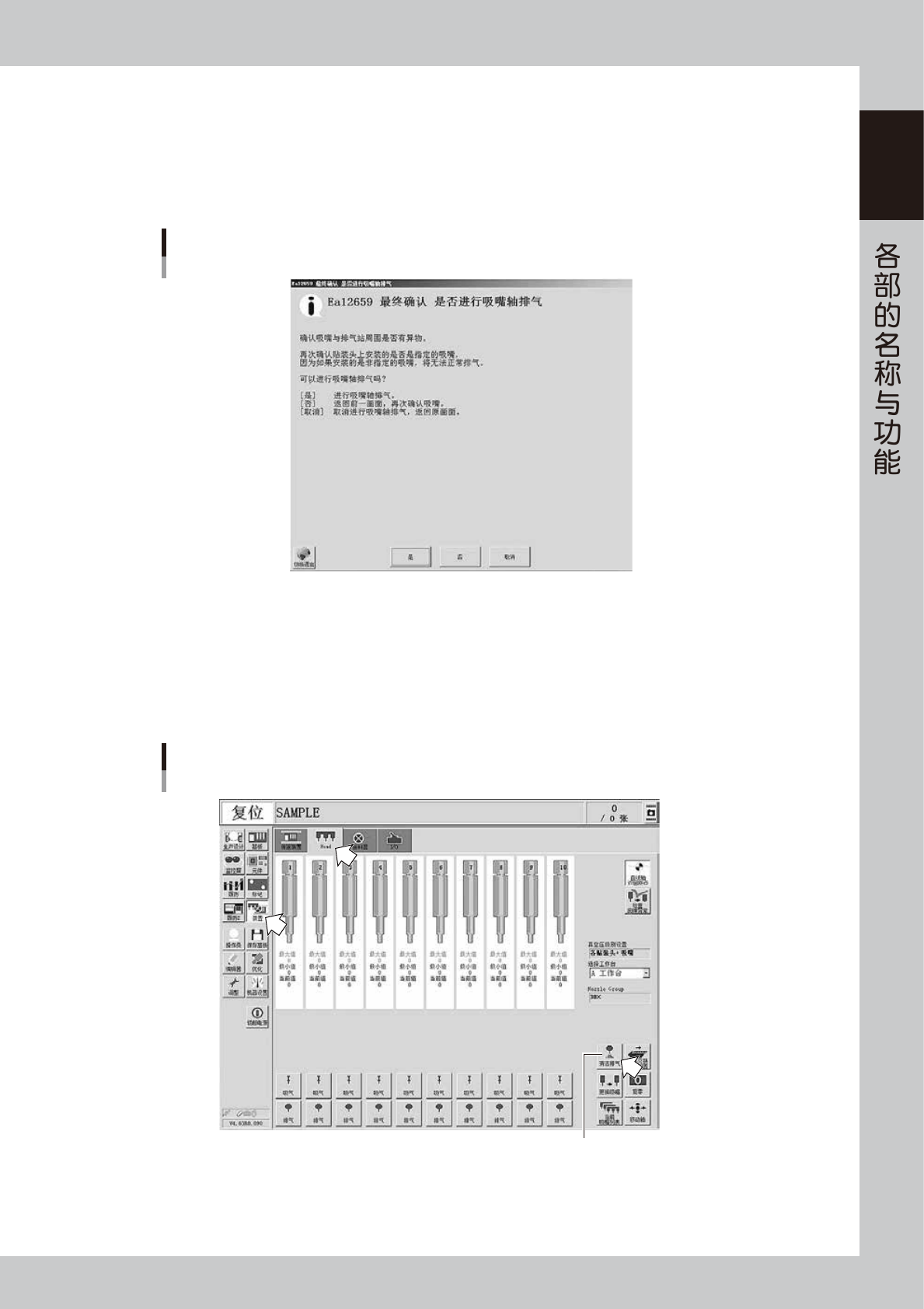

4
进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的画面之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。
“最终确认 是否进行吸嘴轴排气”画面
26102-KMK-00
■
配备吸嘴交换站 ( 选配 ) 时
使用吸嘴交换站 ( 选配 )，且将所有吸嘴都设定为自动更换时，请按照下列方法进行排气清洁。
1
打开 [ 装置 ]-“Head”画面。
2
按 [ 清洁排气 ] 按钮。
吸嘴轴排气
配备吸嘴交换器(选配)时
[清洁排气] 按钮
26103-KMK-00
