1-65 1 8.3 UPS ( 不间断电源装置 ) 作为可选配置，本机可以选配 UPS ( 不间断电源装置 )。 ■ UPS 的目的 1. 防止数据受到损坏 因停电等电源突然被切断时，保存在贴片机内的基板程序等用户数据可能会被损坏。配备 UPS( 不间断电源装置 ) 的贴片机， 即使在停电时也可以给控制箱的控制系统与操作显示屏提供后备电源。因此，可以安全地进行关机处理，使用户数据不致被 损坏。 2. 可以不必重新启动而直接开始自动运…
1-64
1
3

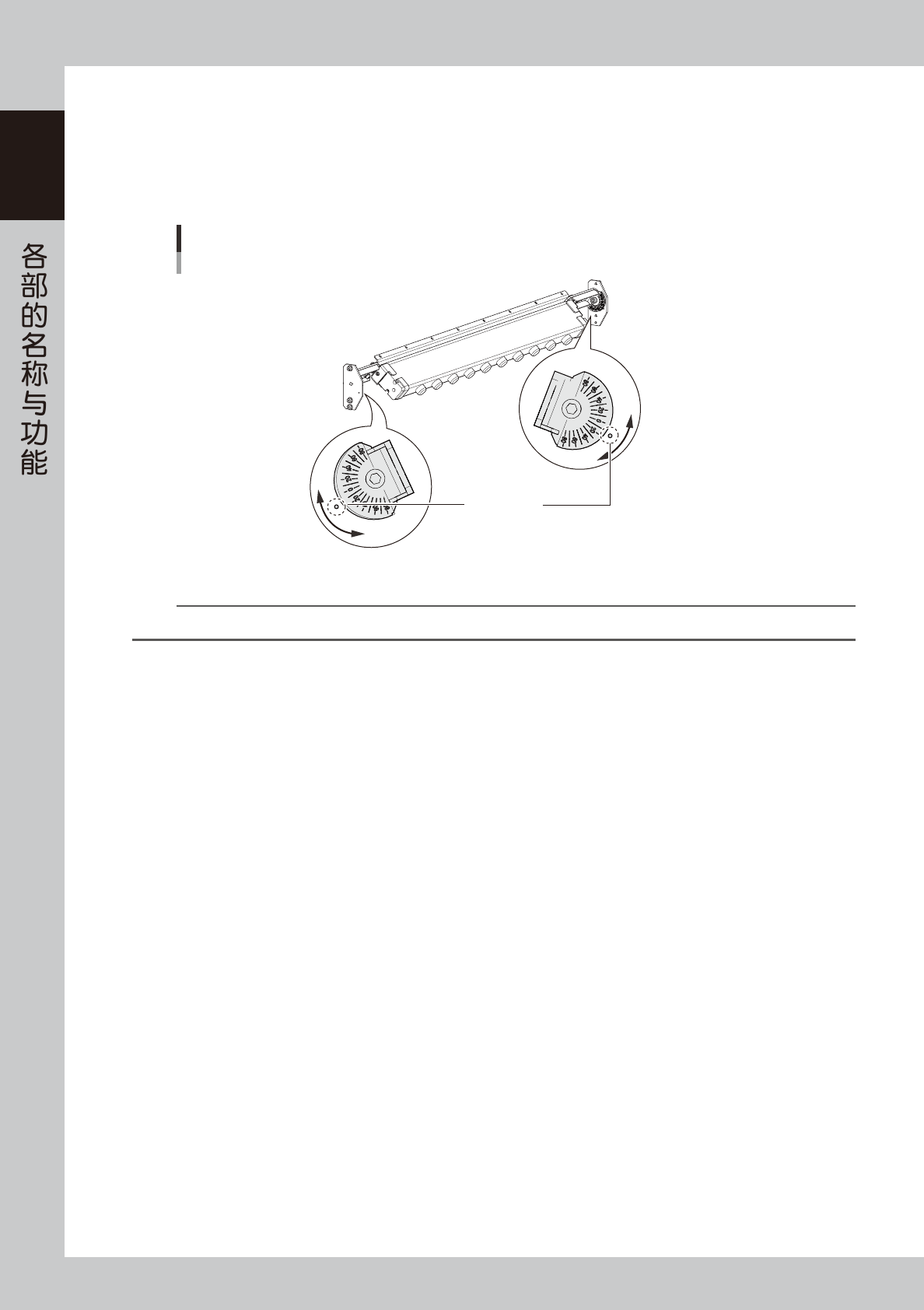

调整静电消除器的角度。
1. 转动静电消除器主体部，左右的角度刻度盘会随之连动。
继续转动，直到目标角度对准角度调整标记 ( ○ )。
2. 边按住静电消除器保持角度不变，边拧紧一端的固定螺栓。
3. 确认左右的角度一致之后，拧紧另一端的固定螺栓。
调整静电消除器的安装角度
角度调整标记
25140-KMK-00
n
要点
静电消除器的安装角度可以在 -8.5 〜 15 度之间调整。
1-65
1
8.3 UPS ( 不间断电源装置 )
作为可选配置，本机可以选配 UPS ( 不间断电源装置 )。
■ UPS 的目的
1. 防止数据受到损坏
因停电等电源突然被切断时，保存在贴片机内的基板程序等用户数据可能会被损坏。配备 UPS( 不间断电源装置 ) 的贴片机，
即使在停电时也可以给控制箱的控制系统与操作显示屏提供后备电源。因此，可以安全地进行关机处理，使用户数据不致被
损坏。
2. 可以不必重新启动而直接开始自动运行
配备 UPS( 不间断电源装置 ) 的贴片机，即使发生瞬间停电，也可以不必重新启动而直接开始自动运行。发生停电时，UPS
会检出停电，使贴片机进入紧急停机状态，并继续给控制箱提供后备电源。恢复供电之后，可以立即重新开始自动运行。
n
要点
UPS 可以提供后备电源的时间是有限的，若停电超过 60 秒仍然无法恢复供电，贴片机将自动进行关机处理。

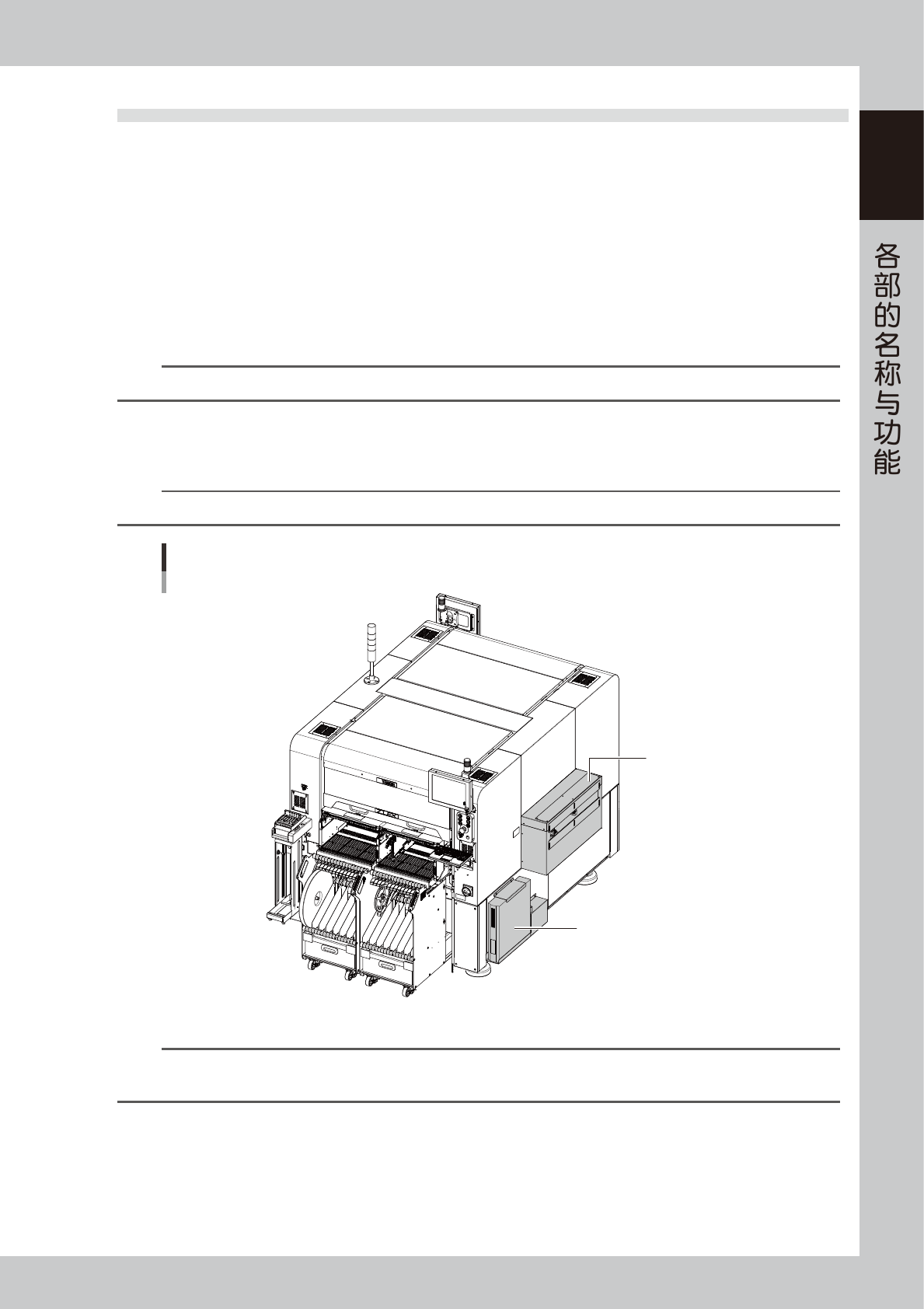

■ UPS 的安装位置
UPS 安装在贴片机正面右侧的加长传送装置的下侧。
n
要点
UPS 仅限装配有加长传送装置的机型才可以安装。
UPS
UPS的安装位置
UPS
加长传送装置
25141-KMK-00
n
要点
UPS 蓄电池的更换方法，请参照别册《YSM20R、YSM20WR 保养手册》。
关于 UPS 的更为详细的使用方法，请参照别册《Z:LEX 选件手册》中的“UPS ( 不间断电源装置 )”或 UPS 制造商的使用说明书。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
1.3 具有代表性的错误提示及其解决方法 2-3
2. 操作画面与各种按钮 2-8
2.1 操作画面的基本构成 2-8
2.2 “生产设计”画面 2-12
2.3 “装置”画面 2-14
3. 生产中的监控屏显示 2-22
3.1 生产 2-22
3.2 全部 2-24
3.3 视觉 2-26
3.4 校正 2-28
3.5 RETRY ( 重试 ) 2-29
3.6 基准标记 2-29
3.7 坏板标记 2-30
3.8 吸附位置校正 2-31
3.9 负荷 2-33
3.10 吸料率警告 2-34
3.11 计划任务 2-37
3.12 吸嘴诊断 2-38
3.13 共面度检查 2-40
4. 带装元件的准备 2-41
4.1 带式送料器 2-41
4.1.1 带装元件的安装 2-41
4.1.2 将送料器安装在一次性换料车上 2-48
4.1.3 将一次性换料车安装在贴片机上 2-52
4.1.4 在基板程序中设定带装元件 2-54
4.1.5 盖带与载带的清除 2-60
4.1.6 一次性换料车的拆卸 2-63
4.1.7 送料器的拆卸 2-64
4.1.8 带装元件的拆卸 2-66
