2-49 2 ■ 将 ZS 电动送料器安装在 ZS 料车上时 3 将 ZS 电动送料器安装在 ZS 料车上。 1. 把住送料器的手柄杆。 2. 确认料车上下导槽的安装号码一致。 3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。 4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。 c 注意 • 安装送料器时，请勿用力过猛以免损坏送料器。 • 插入送料器时，若所插入的上下导槽的安装号码不一致，送料器会被斜着安装。这会导致…
2-48
2
4.1.2 将送料器安装在一次性换料车上
下面，介绍将装好元件的带式送料器安装在一次性换料车上的方法。
在此，以 ZS 料车为例介绍安装 ZS 送料器与 SS 送料器的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件。
不能直接在贴片机上安装带装元件。
n
要点
带式送料器有 SS 电动送料器、ZS 电动送料器、自动续料式送料器 3 种。这 3 种送料器本机都可以使用。但，无论使用哪种送料器，
更换送料器时都需要打开料车顶部的导槽盖板。

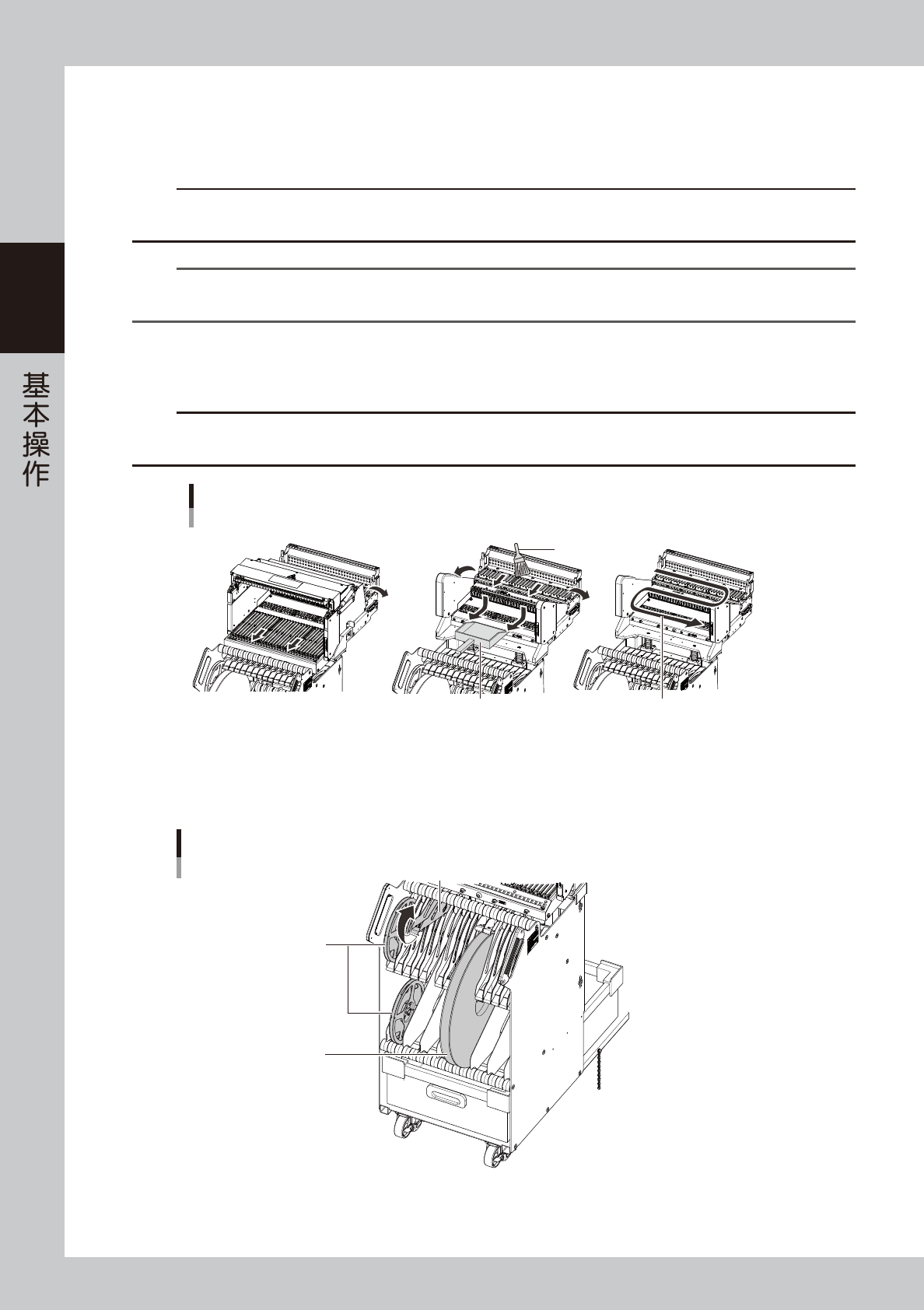

1
清洁送料器架。
在安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
清洁料车的送料器架
SS电动送料器用料车ZS电动送料器用料车
用家用吸尘器吸取
软刷
用撮箕等接尘屑
25213-KMK-00
2
将料带盘放置在料带盘托架上。
根据料带盘的大小，在料带盘托架内的放置位置不同。
超过 7 英寸的料带盘，需将上侧的托架向上翻转之后放置。
将料带盘放置在料带盘托架上
7英寸料带盘
超过7英寸的料带盘
料带盘托架
25214-KMK-00
2-49
2
■ 将 ZS 电动送料器安装在 ZS 料车上时
3
将 ZS 电动送料器安装在 ZS 料车上。
1. 把住送料器的手柄杆。
2. 确认料车上下导槽的安装号码一致。
3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
插入送料器时，若所插入的上下导槽的安装号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与料车被损坏。
18
50
18
50
安装ZS电动送料器
ZS料车
手柄杆
导条
上侧安装号码
下侧安装号码
锁定杆
25215-KMK-00
c
注意
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装送料器时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。
4
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。若送料器的安装不正确，贴装过程中可能会发生脱离
现象。
5
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
送料器的定位部已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。
2-50
2
■ 将 SS 电动送料器安装在 ZS 料车上时
3
打开导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。
打开导槽盖板
ZS料车
导槽盖板
锁杆
锁杆
25216-KMK-00
4
安装 SS 电动送料器。
1. 用一只手托住 SS 电动送料器的尾部，用另一只手将把手向后扳动。
2. 确认安装位置的号码。
3. 将送料器的导条对准送料器架的导槽之后，将送料器预放在送料器架上。
4. 在向后拉住把手的状态下，将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
请务必使导条对准料车上的导槽之后再滑动插入。若送料器被斜着安装，可能会导致安装不良或送料器与料车被损坏。
•
安装送料器时，请务必将把手向后扳到位。否则，锁定杆将无法完全打开。
18
50
安装SS电动送料器
ZS料车
导条
锁定杆
将把手向后扳动
确认安装号码
25217-KMK-00
