4.1.7 送料器的拆卸
下面，以 ZS 料车为例介绍拆卸 ZS 电动送料器与 SS 电动送料器的方法。
■ 从 ZS 料车拆卸 ZS 电动送料器时
1
从料车上拆卸 ZS 电动送料器。
1. 用手把住 ZS 电动送料器的手柄杆。
2. 在握紧手柄杆的状态下，将 ZS 电动送料器笔直抽出。

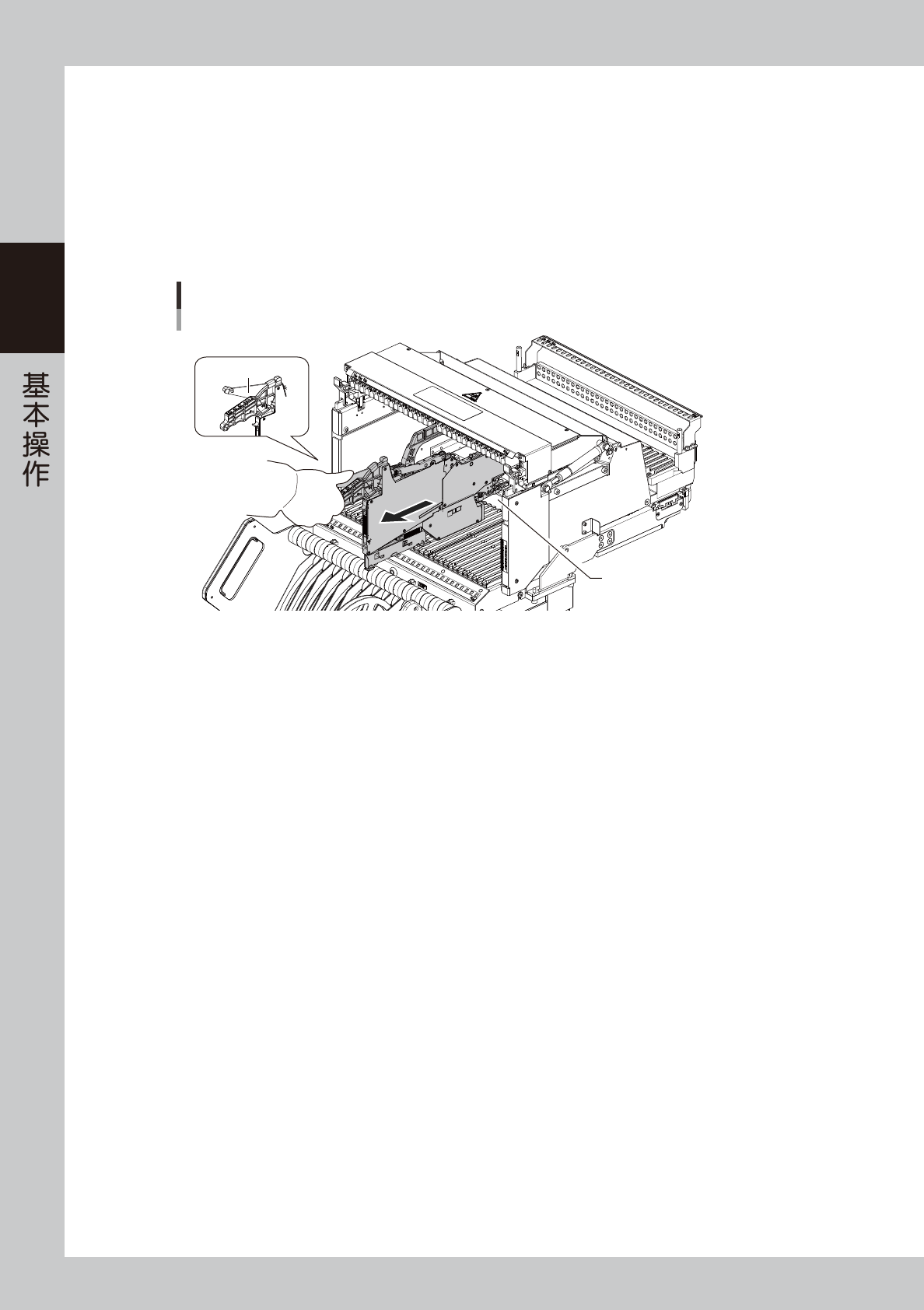

拆卸ZS电动送料器
ZS料车
手柄杆
锁定杆
25231-KMK-00
2
拆卸料带盘。
将料带盘从料带盘托架中取出。
2-65
2
■ 从 ZS 料车拆卸 SS 电动送料器时
1
e
( 料车已安装在贴片机上时 ) 打开贴片机的安全机盖。
料车已经安装在贴片机上时，按急停按钮之后，打开贴片机的安全机盖。
n
要点
将 SS 电动送料器从 ZS 料车上拆下时，需要打开料车的导槽盖板。要打开已经安装在贴片机上的 ZS 料车的导槽盖板时，则需要打
开贴片机的安全机盖。
2
打开 ZS 料车的导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。
3
从料车上拆下 SS 电动送料器。
1. 用一只手托住 SS 电动送料器的尾部，用另一只手将送料器的把手向后扳动。
2. 在向后扳住把手的状态下，将送料器笔直抽出。

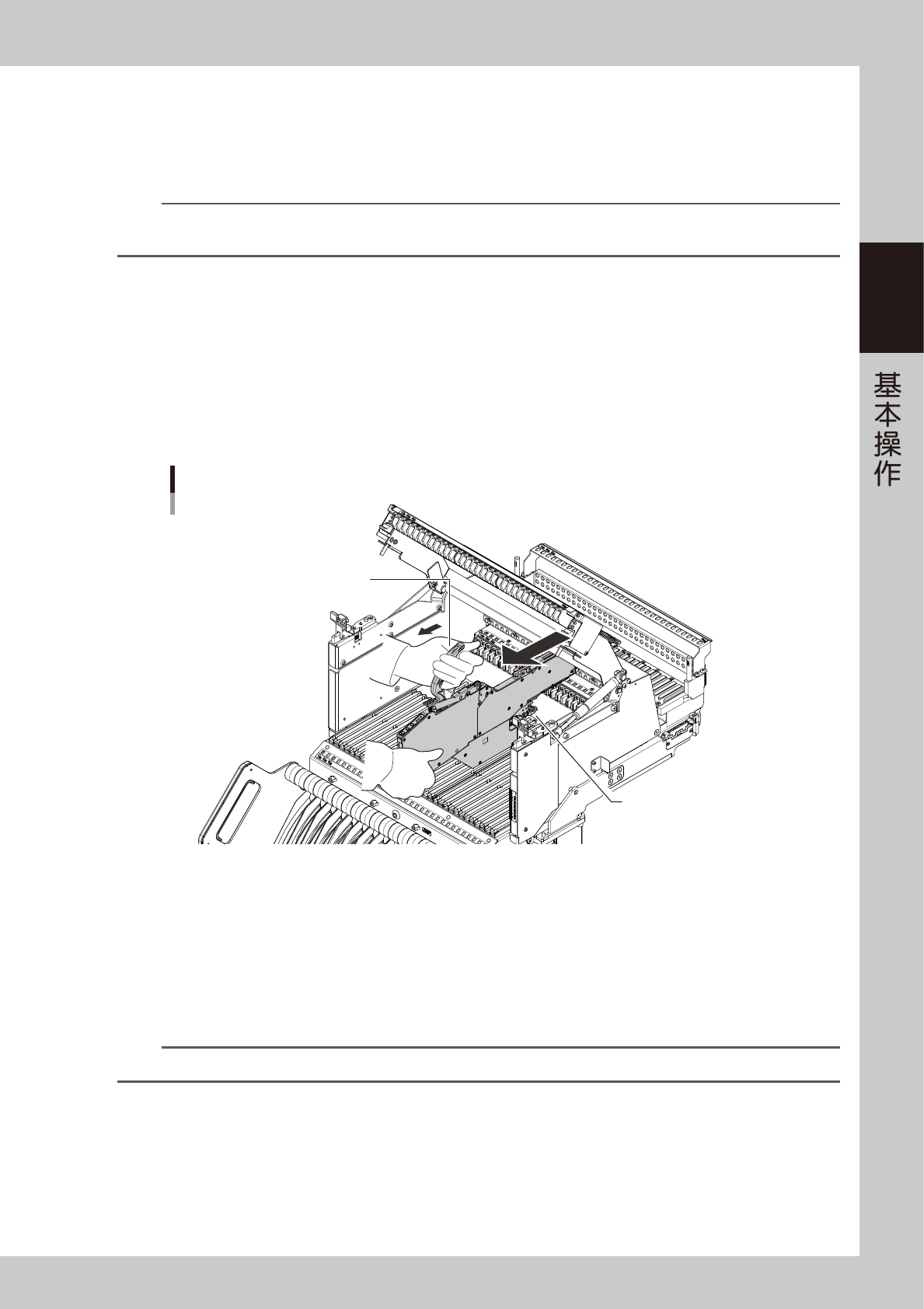

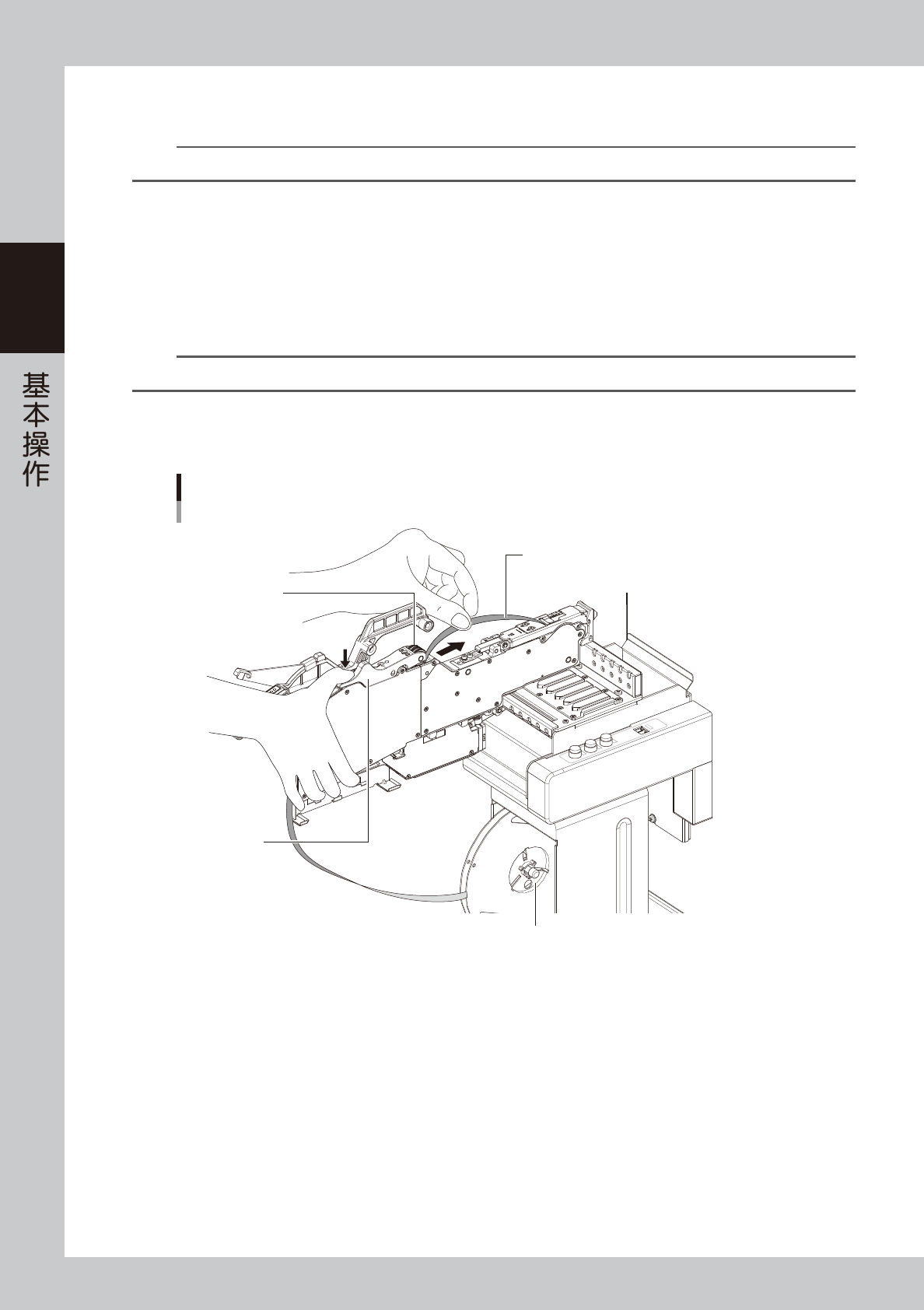

拆卸SS电动送料器
ZS料车
锁定杆
将把手向后扳动
25232-KMK-00
4
关闭导槽盖板。
1. 关闭导槽盖板。
2. 轻按料车两侧的锁杆，锁定导槽盖板。
5
拆卸料带盘。
将料带盘从料带盘托架中取出。
n
要点
生产过程中，若导槽盖板的锁杆松开，贴片机会因联锁而停机。请务必确认导槽盖板已被正确锁定。
