■ 12mm、16mm、24mm 送料器的压料盖
12mm、16mm、24mm 送料器时，盖带也可以不必穿过压料盖的切口部，如 32mm 以上的送料器一样穿过压料盖的压料板前端
也可以使用。这种方法称为“前端剥离”法。
前端剥离时的盖带插入口
12mm、16mm、24mm送料器的压料盖
盖带插入口
盖带
压料盖
切口
压料板
25206-KMK-00
7

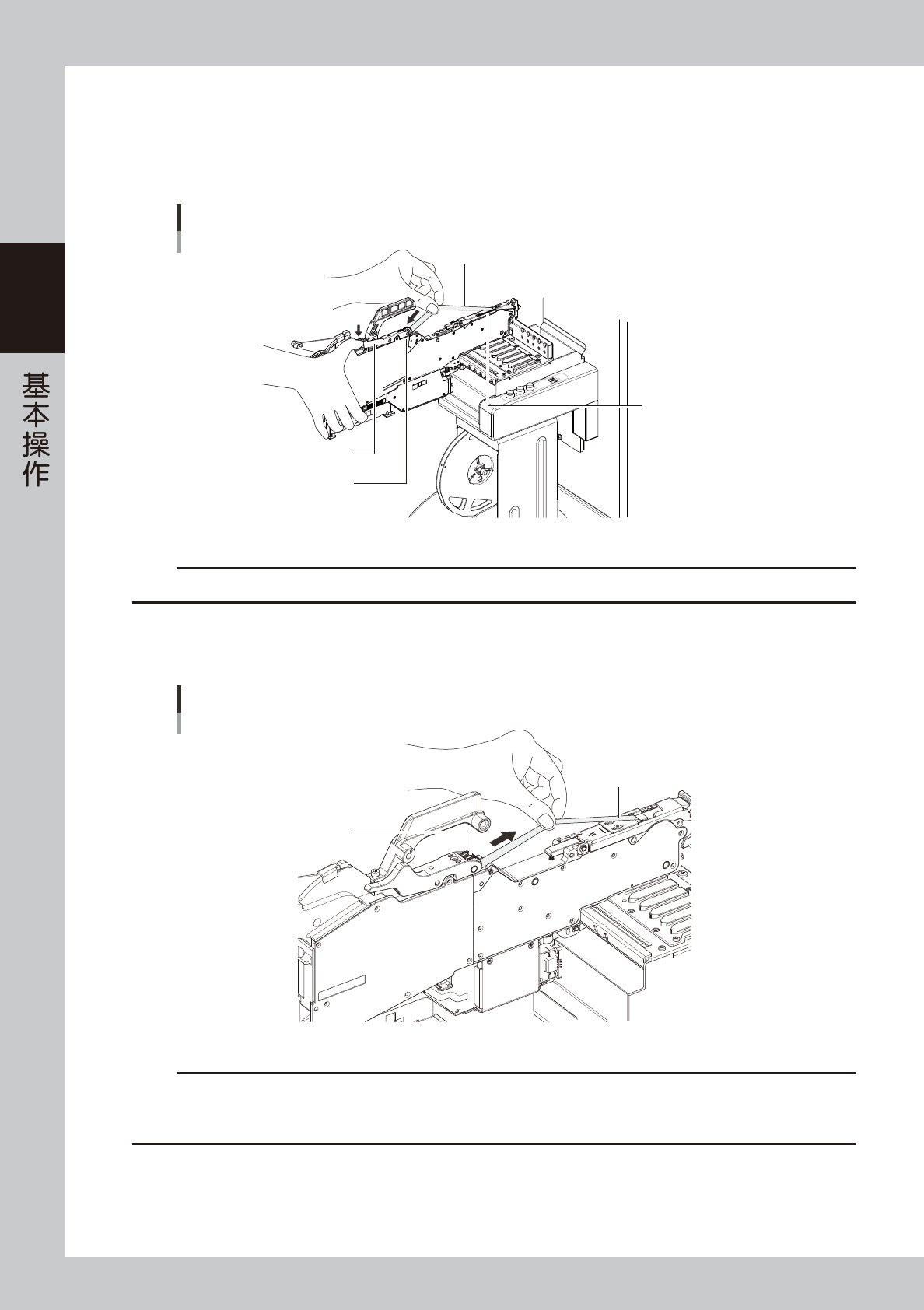

固定压料盖。
1. 确认载带已与链齿轮的齿咬合。
2. 向上提起并向前拉开前端压料扣之后，按下压料盖，使前端压料扣固定住压料盖。
固定压料盖
前端压料扣
链齿轮的齿
载带
盖带
压料盖
25207-KMK-00
c
注意
固定压料盖时，请务必边拉紧盖带边固定，注意不要使盖带在压料盖内有松弛。
2-44
2
8

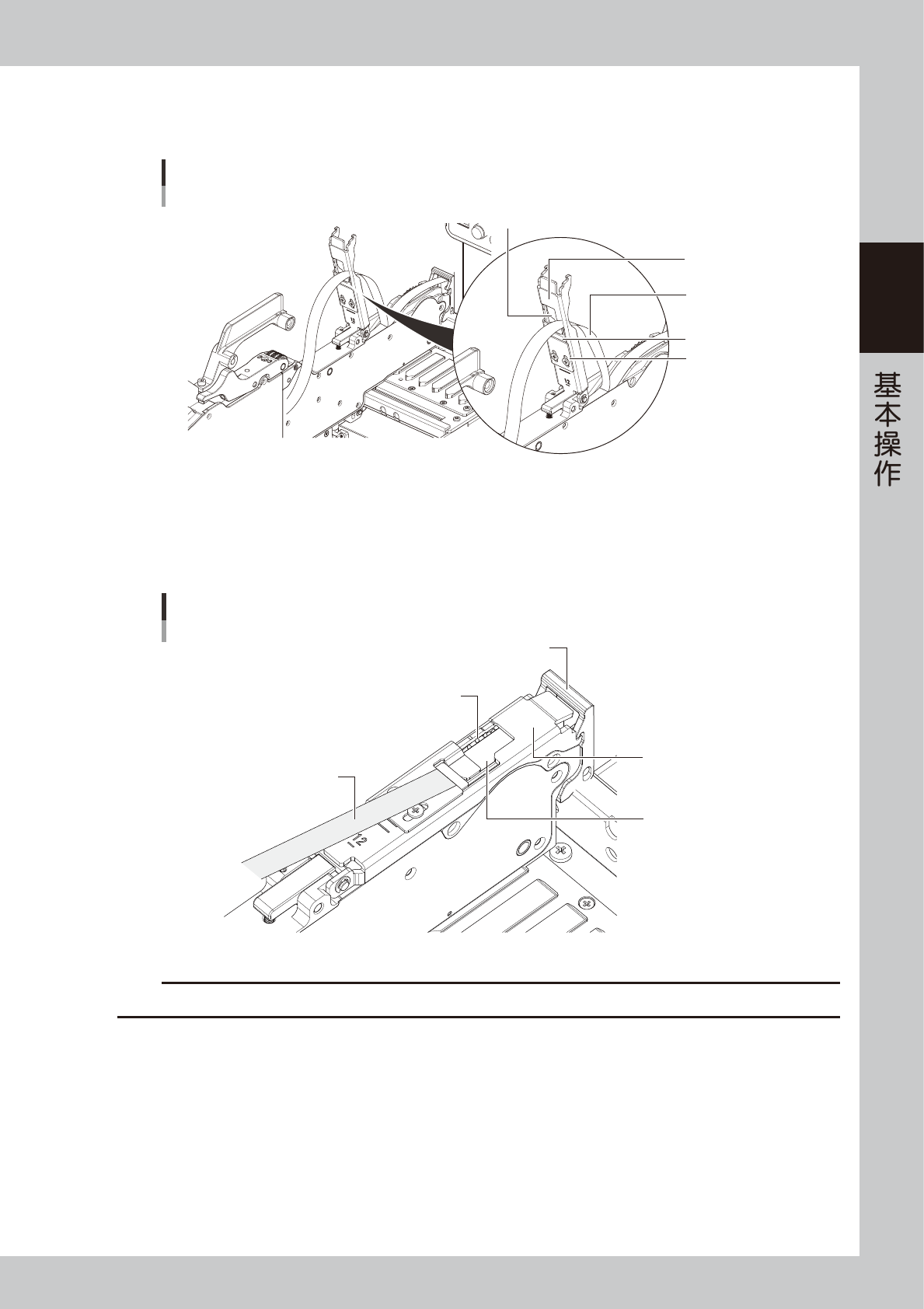

将盖带夹入卷带齿轮。
1. 按压 P/O 杆的图中所示部位，使卷带齿轮让出空隙
2. 将盖带插入一定长度到卷带齿轮让处的空隙中。
3. 松开 P/O 杆，使卷带齿轮夹住盖带。
卷带齿轮
安装盖带
盖带
P/O杆
压料盖
25208-KMK-00
c
注意
确认压料盖与卷带齿轮之间的盖带没有扭曲。
9
卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带的松弛部分
盖带
卷带齿轮
25209-KMK-00
c
注意
‧ 卷绕盖带时，请小心操作，注意不要使手指被夹入卷带齿轮部。
‧ 用手护着盖带，使盖带能笔直卷绕。
‧ 卷绕盖带直至松弛消失为止。
2-45
2
0

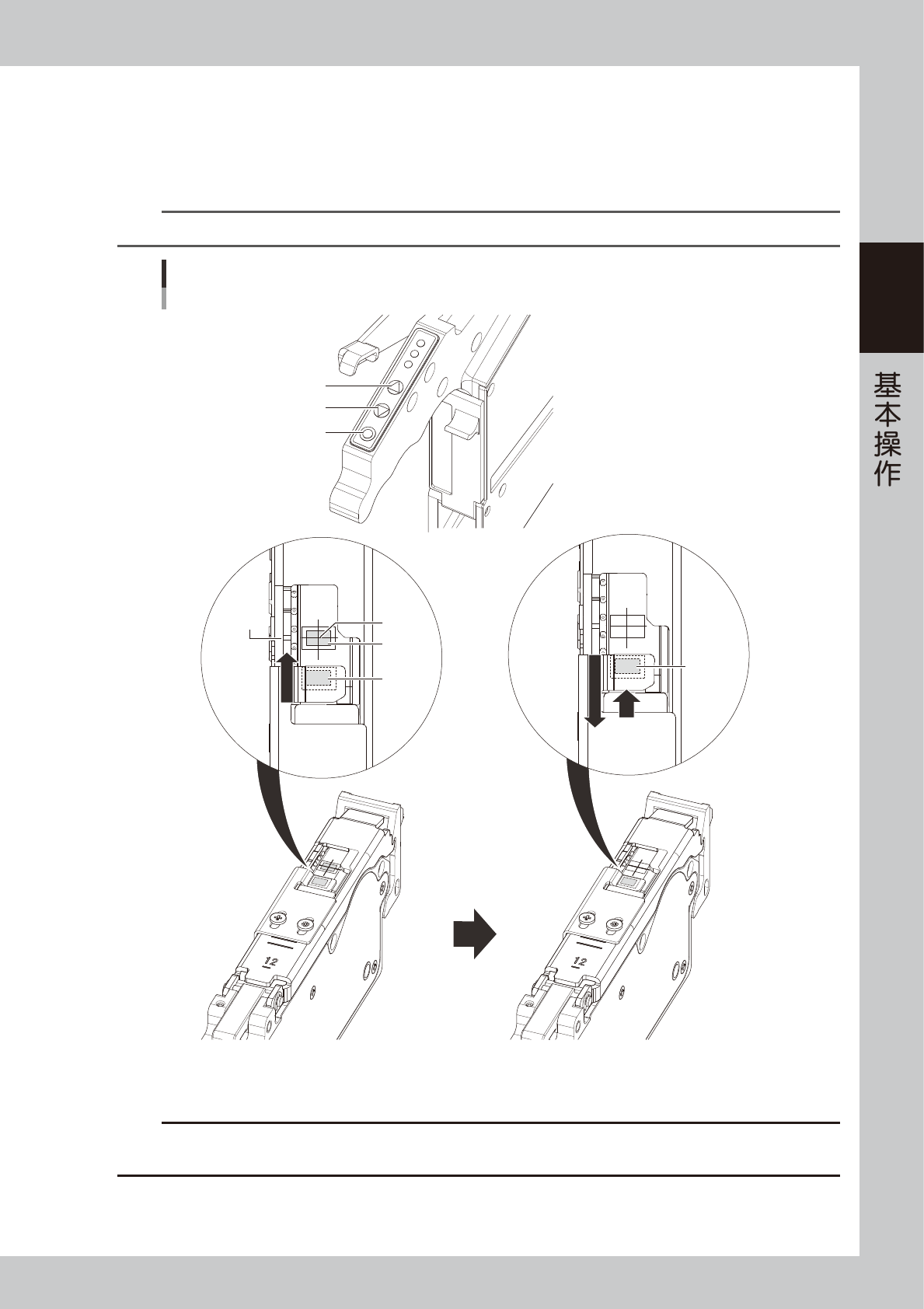

将最前端的元件对准待机位置。
按送料器上的 [FEED]、[BACK] 按钮，可以使料带向前或向后走带。
1. 按 [FEED] 按钮，将最前端的元件传送到吸料位置 ( 白色标记处 )。
2. 按元件间距 +1 次 [BACK] 按钮使元件被退回之后，再按 1 次 [FEED] 按钮使最前端的元件对准待机位置。
n
要点
边按送料器的 [FUNC] 按钮，边按 [FEED] 或 [BACK] 按钮，可以使料带按照在上料台等设定的间距向前或向后走带。
使最前端的元件对准待机位置
[FUNC]按钮
[BACK]按钮
[FEED]按钮
白色标记
吸料位置
最前端元件
(待机位置)
按[FEED]按钮将最前端的元件传送到吸料位置。 按元件间距+1次[BACK]按钮使元件被退回之后，
再按1次[FEED]按钮，使最前端的元件对准待机位置。
最前端元件
待机位置
25210-KMK-00
c
注意
对准待机位置，请务必使用 [FEED] 按钮。按 2 次以上 [BACK] 按钮使元件被退回之后，再按 [FEED] 按钮使元件对准待机位置。
若只使用 [BACK] 按钮对准待机位置，可能最先被吸取的元件会发生吸料位置偏移。
