1-12
1

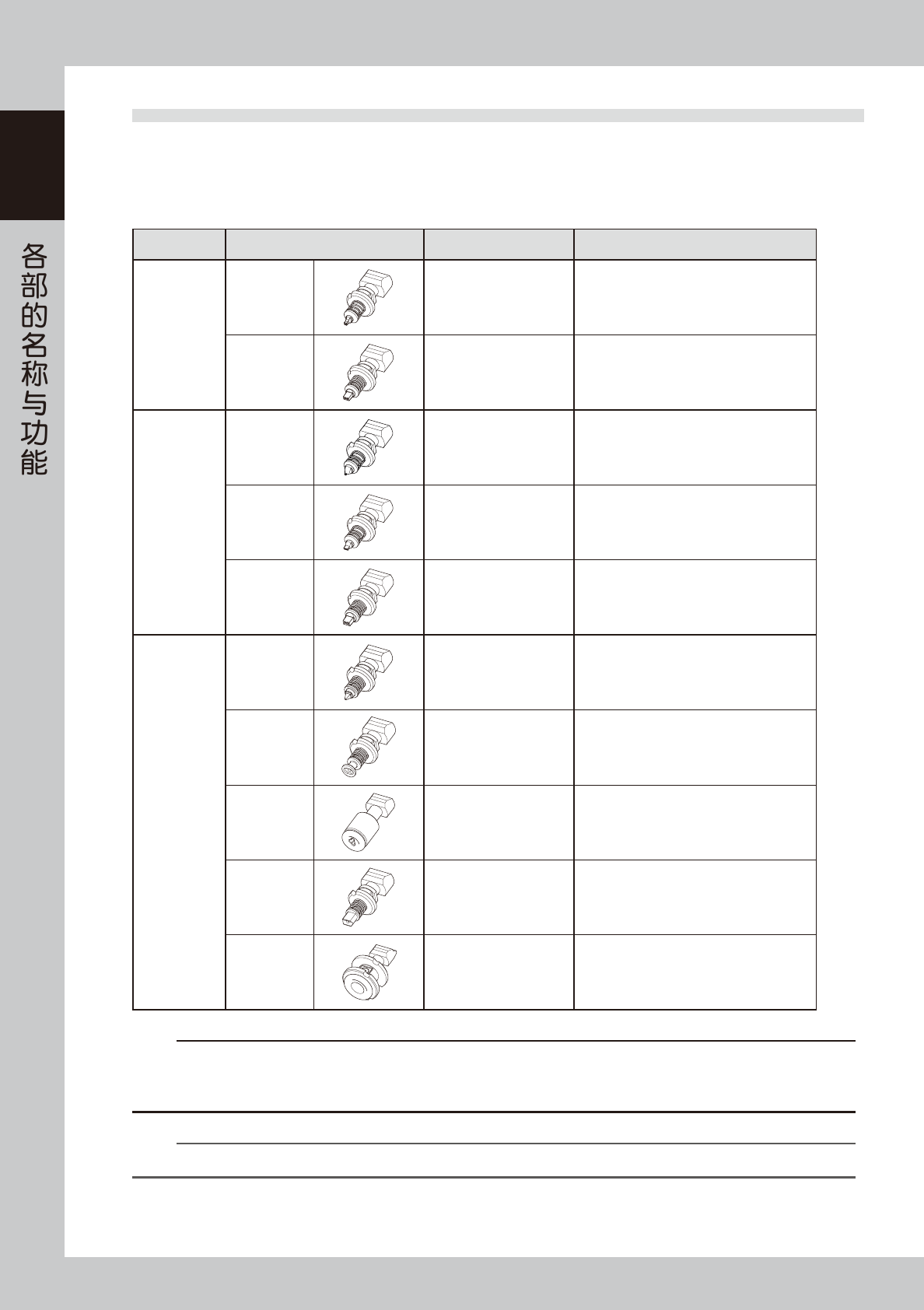

3.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
3.2.1 HM 贴装头与 FM 贴装头用的吸嘴
■ HM 贴装头与 FM 贴装头用吸嘴的列表
名称 吸嘴类型 可安装的贴装头 NO. 适用元件例
30X 系列
标准吸嘴
Type 301A
所有贴装头 0603 〜 1005 规格的元件
Type 302A
所有贴装头 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
Type 311A
所有贴装头 0603 规格的元件
Type 312A
所有贴装头 1005 〜 1608 规格的元件
Type 313A
所有贴装头 2012 〜 3225 规格的元件
标准、窄邻接
面通用吸嘴
Type 3010A
Type 3110A
所有贴装头 0402 规格的元件 ( 特殊型 )
Type 303A
Type 314A
所有贴装头 4532 〜 7343 规格的元件、SOP
Type 304A
Type 315A
所有贴装头 QFP 等
Type 306A
Type 317A
所有贴装头 圆柱型元件 (MELF 型 ) 专用
Type 307A
Type 318A
HM 贴装头 ：３号、８号
FM 贴装头 ：所有贴装头
32mm×32mm
〜
45
mm
×
45mm 的元件
c
注意
上述吸嘴为本机、Z:LEX(YSM20、YSM20W、YSM20R、YSM20WR)、YS 系列 (YS88 除外 ) 专用的吸嘴，请勿在其它贴片机上使用。
Type307A 吸嘴在 HM 贴装头单元中使用时，只能安装在装有专用吸嘴基座的 3 号、8 号贴装头上。为避免与相邻的贴装头发生干扰，
相邻贴装头上可安装的吸嘴最大直径为 φ13.5mm。
n
要点
关于元件种类及元件尺寸的详细内容，请参阅交货规格书。
1-13
1
3.3 吸嘴交换站 ( 选配 )
配备吸嘴交换站的机型，可以装载下述各种吸嘴进行自动更换。
下面，介绍与吸嘴交换站编号对应的贴装头与吸嘴类型。

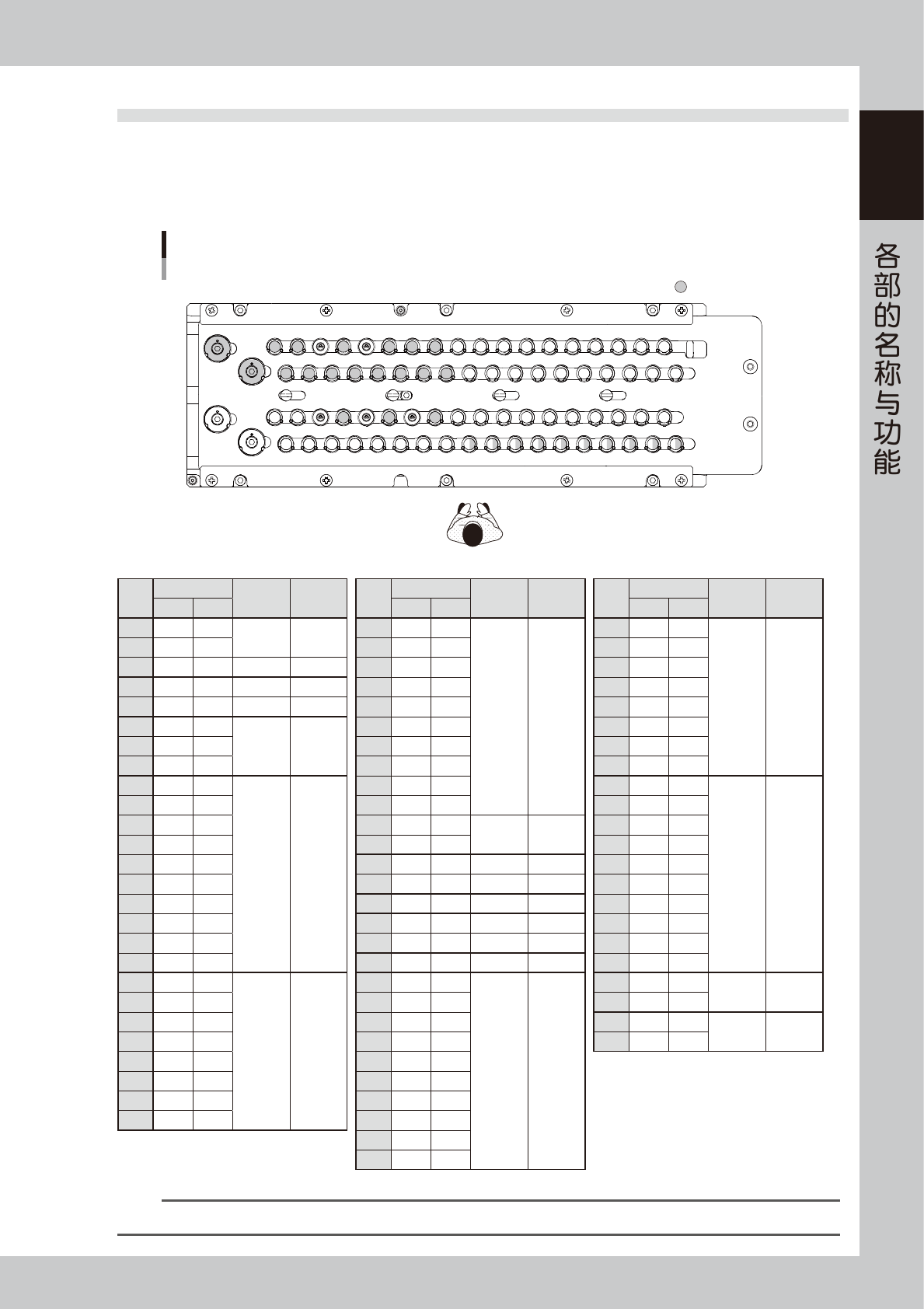

3.3.1 HM 贴装头用吸嘴交换站
吸嘴交换站
HM贴装头用
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
19
38
20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36
37 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54
55 56 57
76
58 59 60 61 62 63 64 65 66 67 68 69 70 71 72
73
74
75
：定制区
25113-KMK-00
No.
贴装头 No.
标准
窄邻接面
No.
贴装头 No.
标准
窄邻接面
No.
贴装头 No.
标准
窄邻接面
单梁 双梁 单梁 双梁 单梁 双梁
1 - -
定制 定制
27 10 1
302A 313A
55 8 3
3010A 3110A
2 - - 28 9 2 56 7 4
3 9 1 304A 315A 29 8 3 57 6 5
4 - - 定制 定制 30 7 4 58 5 6
5 7 3 304A 315A 31 6 5 59 4 7
6 - -
定制 定制
32 5 6 60 3 8
7 - - 33 4 7 61 2 9
8 - - 34 3 8 62 1 10
9 10 1
303A 314A
35 2 9 63 10 1
定制 311A
10 9 2 36 1 10 64 9 2
11 8 3 37 10 1
3010A 3110A
65 8 3
12 7 4 38 9 2 66 7 4
13 6 5 39 5 5 304A 315A 67 6 5
14 5 6 40 - - 定制 定制 68 5 6
15 4 7 41 3 7 304A 315A 69 4 7
16 3 8 42 - - 定制 定制 70 3 8
17 2 9 43 1 9 304A 315A 71 2 9
18 1 10 44 - - 定制 定制 72 1 10
19 - -
定制 定制
45 10 1
301A 312A
73 - -
特注
(13.5mm)
特注
(13.5mm)
20 - - 46 9 2 74 - -
21 - - 47 8 3 75 8 3
307A 318A
22 - - 48 7 4 76 3 8
23 - - 49 6 5
24 - - 50 5 6
25 - - 51 4 7
26 - - 52 3 8
53 2 9
54 1 10
n
要点
定制吸嘴的贴装头号码可以任意设置。
1-14
1

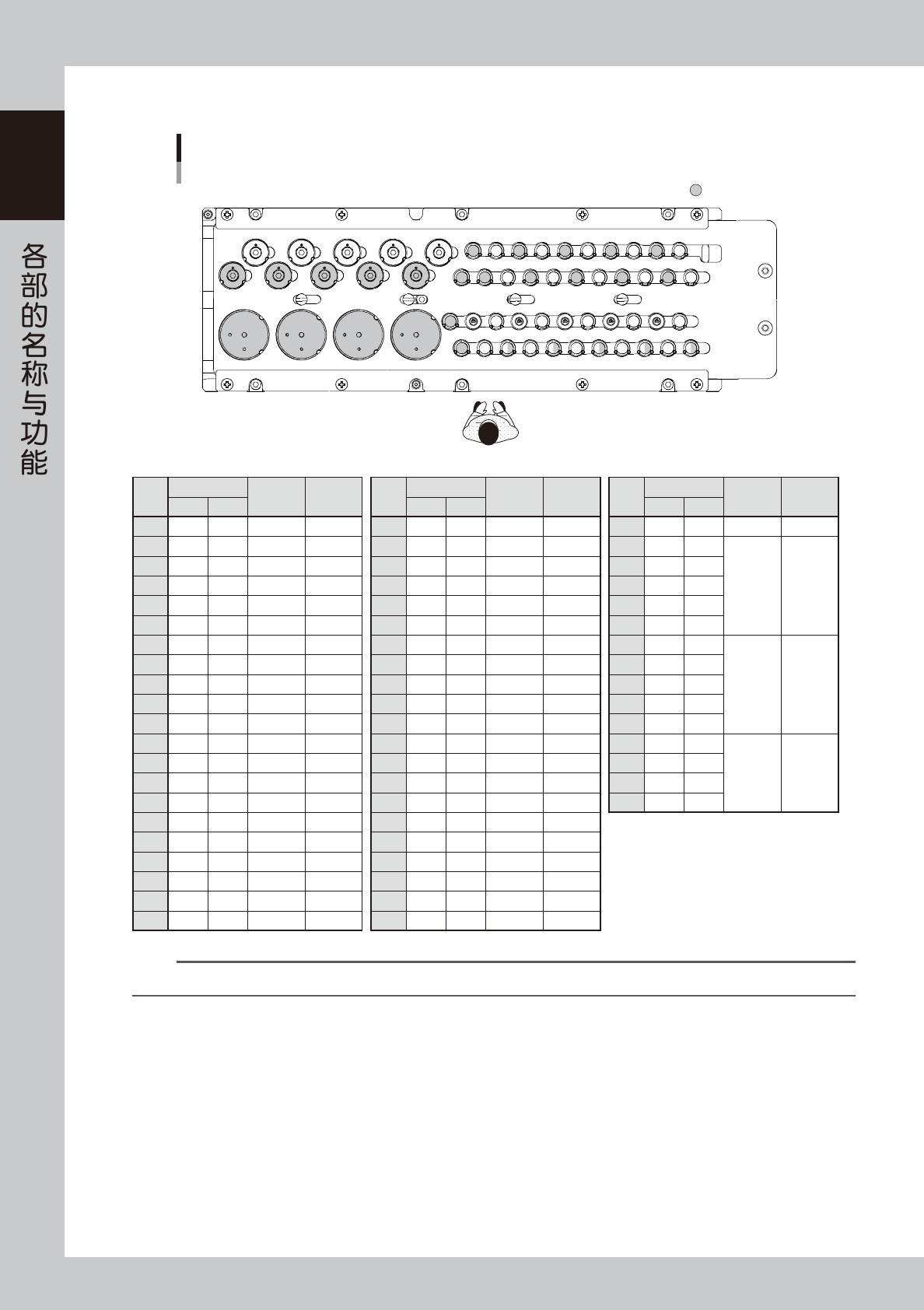

3.3.2 FM 贴装头用吸嘴交换站
吸嘴交换站
FM贴装头用
：定制区
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20 21
22 23 24 25 26 32
33 34 35 36 37 38 39 40 41 42
47 48
49 50 51 52 53
54 55 56 57
27 28 29 30 31
43
44 45 46
25114-KMK-00
No.
贴装头 No.
标准
窄邻接面
No.
贴装头 No.
标准
窄邻接面
No.
贴装头 No.
标准
窄邻接面
单梁 双梁 单梁 双梁 单梁 双梁
1 - - 定制 定制 22 - - 定制 定制 43 1 5 定制 311A
2 5 1 303A 314A 23 5 1 304A 315A 44 5 1
307A 318A
3 - - 定制 定制 24 5 1 301A 312A 45 4 2
4 4 2 303A 314A 25 4 2 304A 315A 46 3 3
5 - - 定制 定制 26 4 2 301A 312A 47 2 4
6 3- 3 303A 314A 27 3 3 304A 315A 48 1 5
7 - - 定制 定制 28 3 3 301A 312A 49 - -
定制
(13.5mm)
定制
(13.5mm)
8 2- 4 303A 314A 29 2 4 304A 315A 50 - -
9 - - 定制 定制 30 2 4 301A 312A 51 - -
10 1 5 303A 314A 31 1 5 304A 315A 52 - -
11 - - 定制 定制 32 1 5 301A 312A 53 - -
12 - - 定制 定制 33 - - 定制 定制 54 - -
定制
(25mm)
定制
(25mm)
13 5 1 302A 313A 34 5 1 3010A 3110A 55 - -
14 - - 定制 定制 35 5 1 定制 311A 56 - -
15 4 2 302A 313A 36 4 2 3010A 3110A 57 - -
16 - - 定制 定制 37 4 2 定制 311A
17 3 3 302A 313A 38 3 3 3010A 3110A
18 - - 定制 定制 39 3 3 定制 311A
19 2 4 302A 313A 40 2 4 3010A 3110A
20 - - 定制 定制 41 2 4 定制 311A
21 1 5 302A 313A 42 1 5 3010A 3110A
n
要点
定制吸嘴的贴装头号码可以任意设置。
