1.贴片机主体

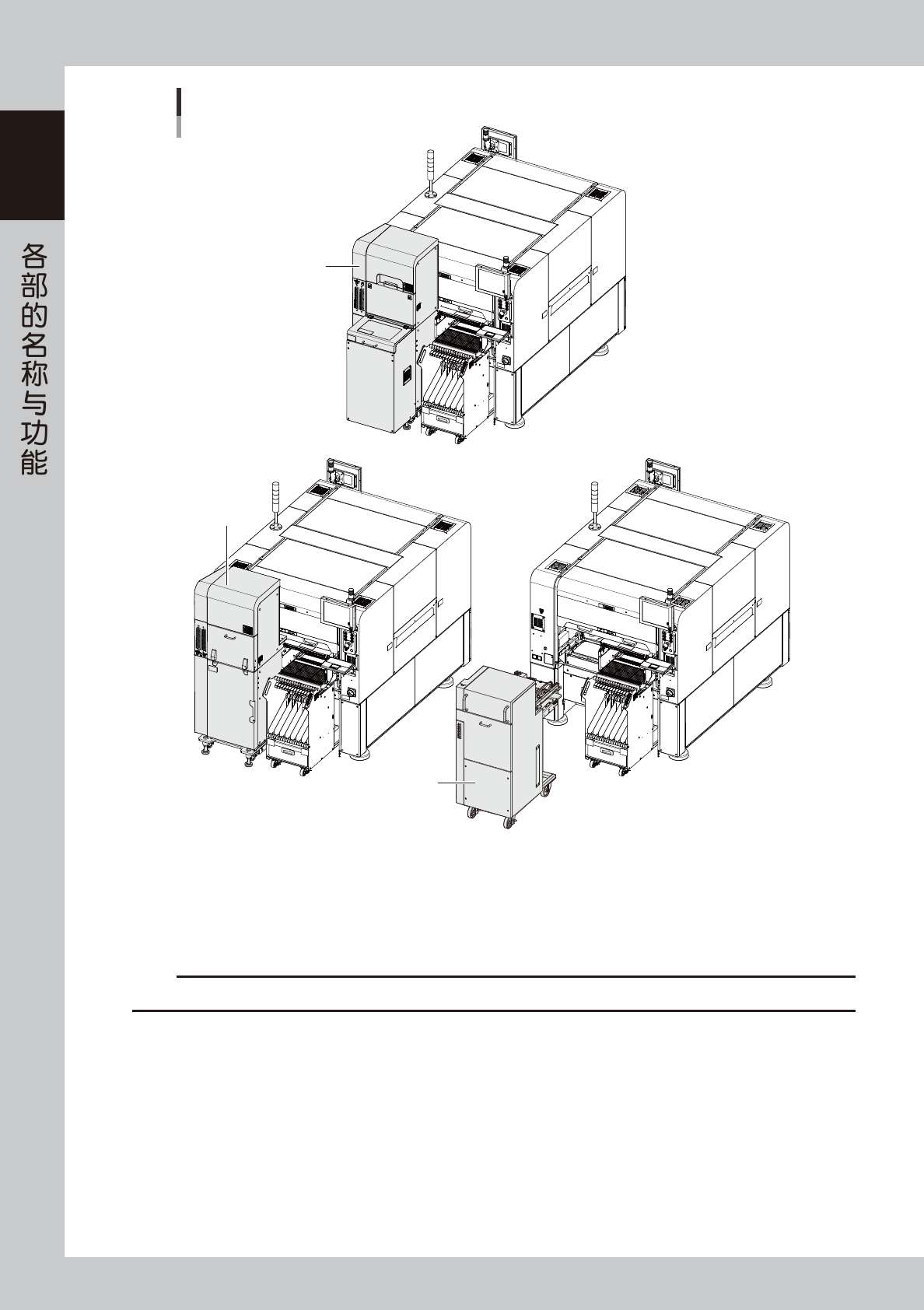

本节，介绍贴片机主要部分的名称与功能。安装完毕的标准贴片机的构成，如下图所示。
■ 安全机盖
● 正面
● 背面
□ 上料台
■ 操作、输入部
(键盘为可选配置)
■ 多层信号灯
■ 电源主控开关
□ 切带器
(盖板内部)
贴片机主体
以一次性换料车机型为例
■ 气压表
■ 气源连接部
□ 送料器用一次性换料车
■ 机器间输入、输出用接口
(盖板内部)
■ 机器间输入、输出用接口
■ ：标准配置
□ ：可选配置
■ 电源连接部
■ 补料指示灯
■ 操作输入部 (背面)
□ 空料带回收箱
25100-KMK-00
1-2
1
贴片机主体
托盘供料装置
□ sATS30NS
■ ：标准配置
□ ：可选配置
□ sATS30
□ cATS10
25101-KMK-00
■ 安全机盖
打开此安全机盖，与紧急停机相同贴片机进入停机状态，停止运行。运行过程中，请关闭安全机盖。
■ 电源主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
关闭电源之后需要再次接通电源时，必须间隔 2 秒以上。
