2-75 2 3 打开柜门。 将柜门把手向自己一侧拉开，打开柜门。 4 抽出载料箱。 1. 如下图所示，拉住载料箱锁杆并向左旋转解除载料箱的锁定状态。 2. 把住载料箱上侧的把手，沿导轨拉出载料箱。 3. 为防止载盘滑落，将防止载盘滑落的止动杆插入载料箱下侧圆孔中。 4. 双手把住搬动用的把手，将载料箱从导轨上搬下。 载料箱抽出用把手 防止载盘滑落用止动杆 搬动用把手 柜门 抽出载料箱 导轨 向左旋转之后退回锁杆 载料箱锁杆 解除锁定 …
2-74
2
5.4 更换载料箱
下面，以 sATS30NS 为例介绍在托盘供料装置中更换载料箱的方法。
n
要点
载盘中的元件用完时，该载盘编号的载盘指示器会闪烁，贴片机侧也会通知补充元件 ( 显示元件用完提示画面或补料指示灯亮灯 )。
1
解除贴片机的紧急停机状态。
贴片机处于紧急停机状态时，需解除紧急停机状态之后，按 [READY ( 准备就绪 )] 按钮，使伺服使能。
2
选择载料箱。

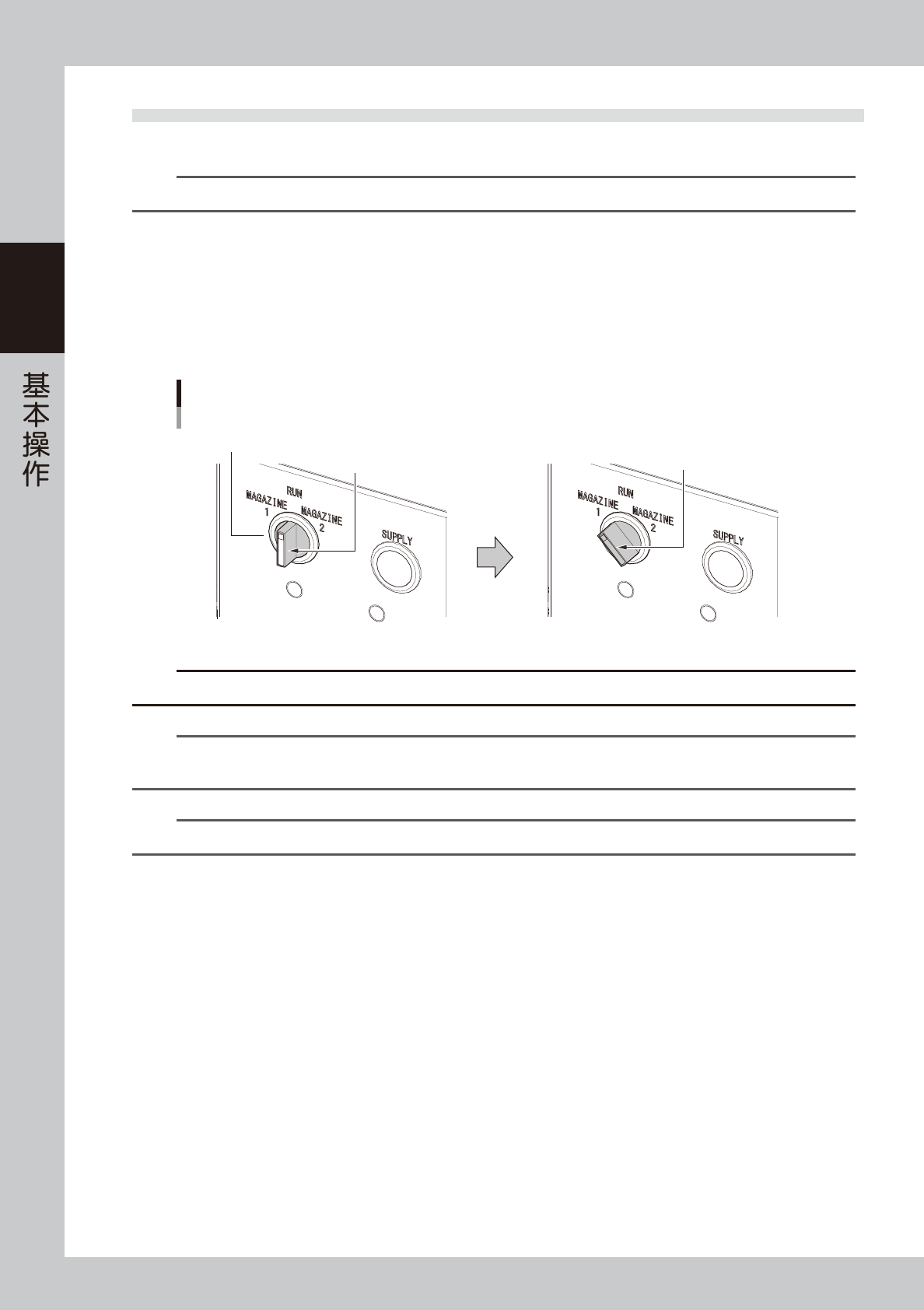

将载料箱开关旋至“MAGAZINE 1”或“MAGAZINE 2”，选择载料箱。
选定的载料箱移到更换载料箱时的待机位置，柜门的锁定状态被解除，指示器熄灯。
载料箱开关
选择载料箱
指示灯 (亮灯)
载料箱开关
选择载料箱
指示灯 (熄灯)
25241-KMK-00
c
注意
在自动运行过程中，若选择当前正在使用的载盘所在的载料箱，贴片机会报错停机。
n
要点
若机器设置中的“载盘更换台”参数的设定为“使用”，且载盘更换台上的载盘所在的载料箱被用载料箱开关选中时，载盘更换台
上的载盘会退回载料箱中之后，该载料箱再移动到更换载料箱时的待机位置。
n
要点
载料箱开关被旋至“RUN”时，柜门无法打开。
2-75
2
3
打开柜门。
将柜门把手向自己一侧拉开，打开柜门。
4

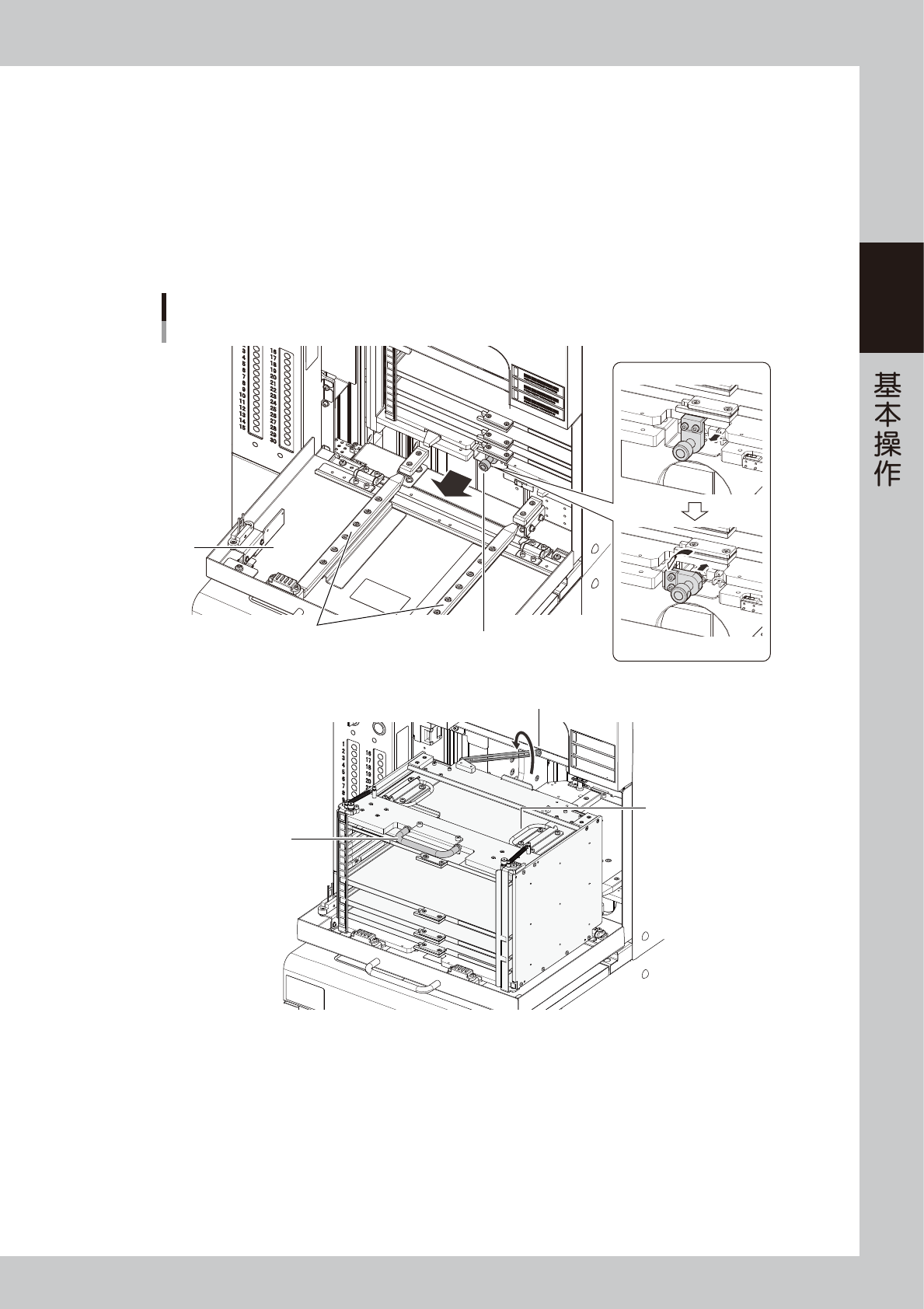

抽出载料箱。
1. 如下图所示，拉住载料箱锁杆并向左旋转解除载料箱的锁定状态。
2. 把住载料箱上侧的把手，沿导轨拉出载料箱。
3. 为防止载盘滑落，将防止载盘滑落的止动杆插入载料箱下侧圆孔中。
4. 双手把住搬动用的把手，将载料箱从导轨上搬下。
载料箱抽出用把手
防止载盘滑落用止动杆
搬动用把手
柜门
抽出载料箱
导轨
向左旋转之后退回锁杆
载料箱锁杆
解除锁定
向前拉锁杆
25242-KMK-00
2-76
2
5

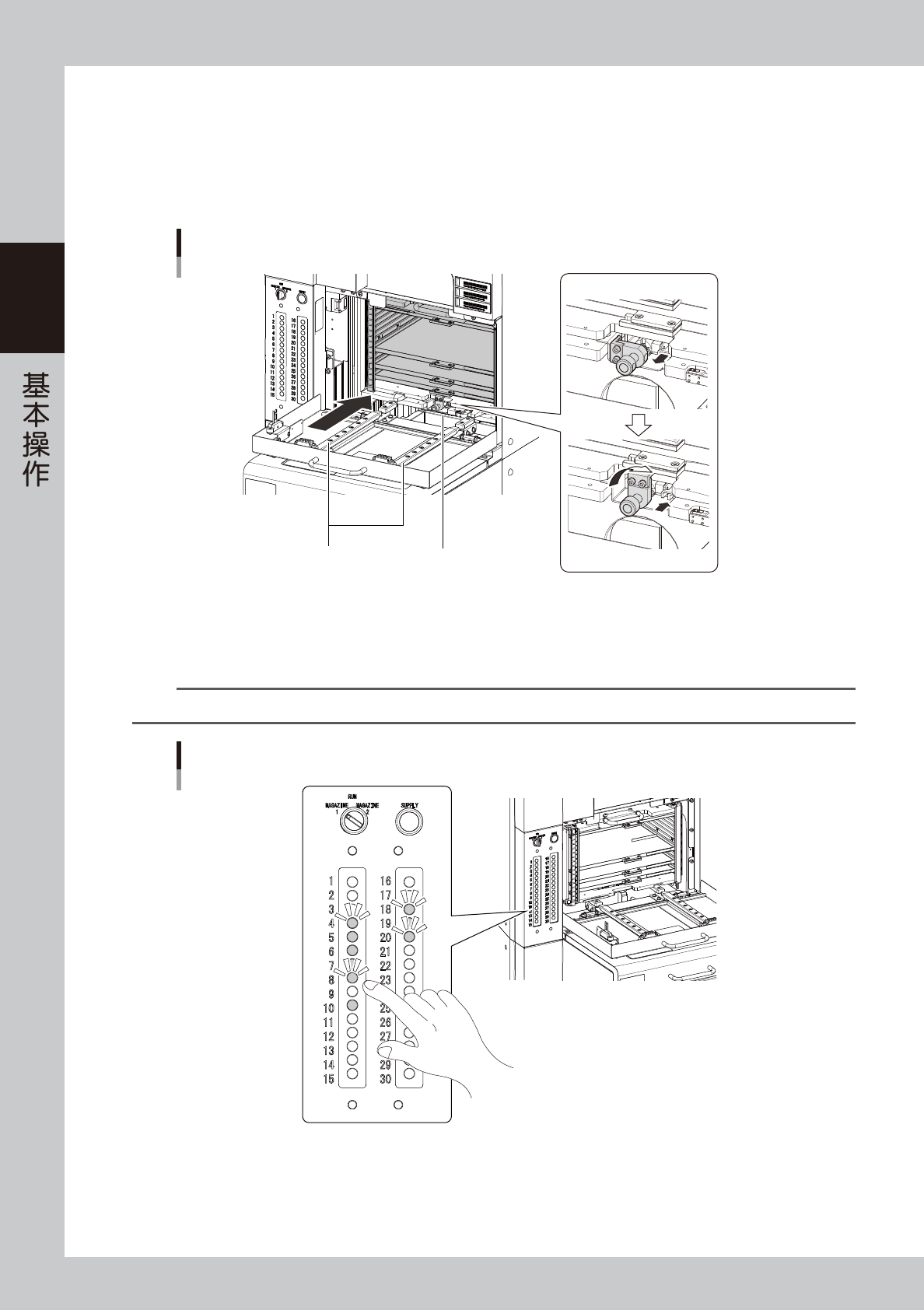

插入新的载料箱。
1. 将补充料元件的载料箱底部的导槽对准柜门上的导轨放在柜门上。
2. 将防止载盘滑落的止动杆叠放在载料箱顶部。
3. 把住载料箱抽出用把手，将载料箱推入直到轻抵里侧。
4. 拉住载料箱锁杆并向右旋转，锁定载料箱。
安装载料箱
锁定载料箱
向前拉锁杆
向右旋转之后退回锁杆
导轨 载料箱锁杆
25243-KMK-00
6
按载盘指示器按钮。
按补充了元件的载盘指示器按钮，清除闪烁。
n
要点
载盘上的元件用完时，该载盘编号的指示器会闪烁。换上新的载盘之后，需按闪烁的指示器按钮，使闪烁变为亮灯。
载盘指示器按钮
25244-KMK-00
7
关闭柜门。
8
将载料箱开关旋回“RUN”。
柜门被锁定，载料箱开关的指示器亮灯。
