4.2.2 料带盘托架 ( 选配 )
若在 70 连固定送料器架的前面放置选配的料带盘托架，可以放置料带盘。料带盘托架可以上下放置 2 个 7 英寸的
料带盘。使用比 7 英寸大的料带盘时，可以如下图所示将上侧的托架向上翻转之后放置。
料带盘托架的下侧可以放置空料带回收箱 ( 选配 ) 回收用完元件后的空料带。

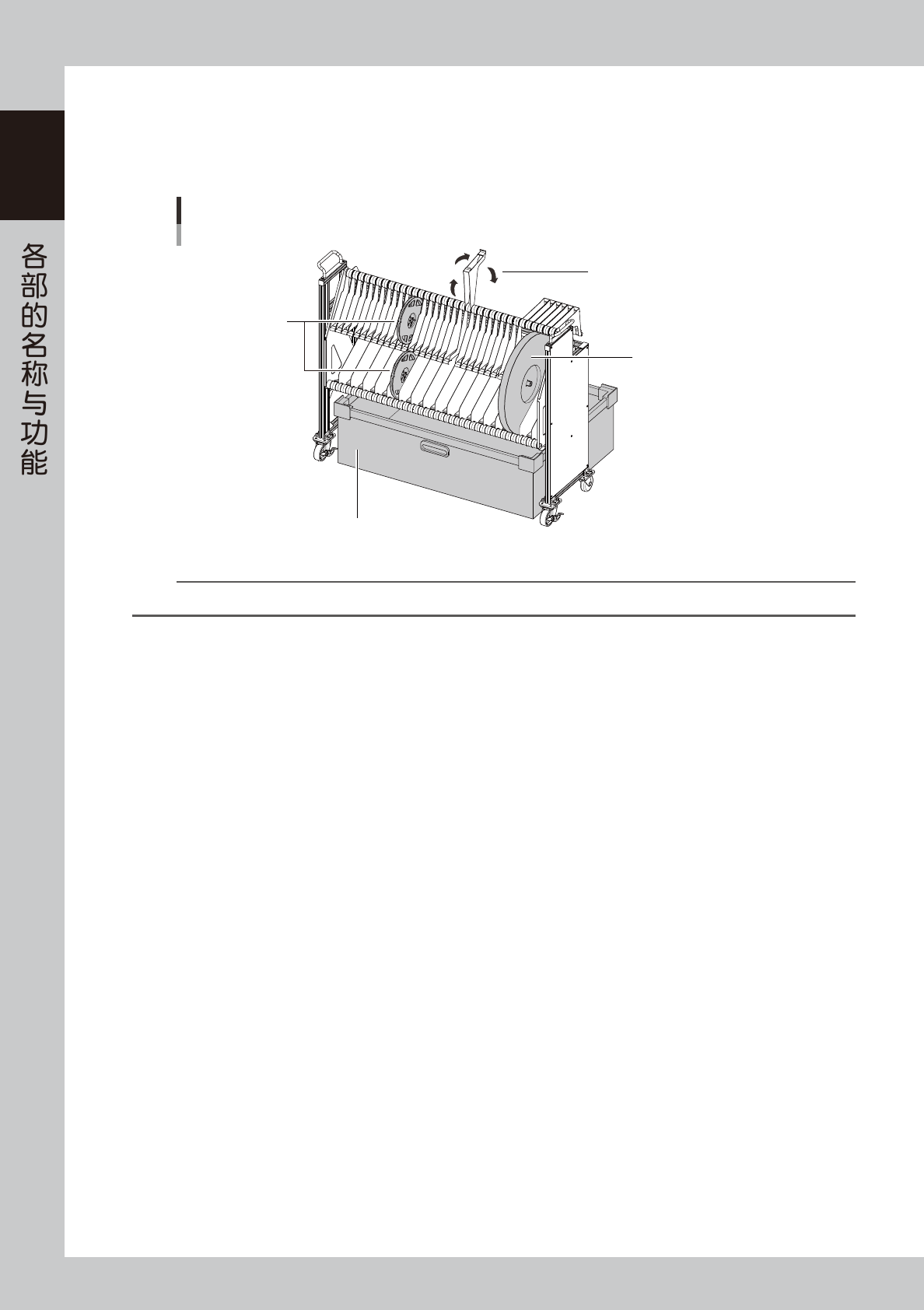

料带盘托架 (选配)
空料带回收箱
超过7英寸的料带盘
7英寸料带盘
将上侧托架向上翻转
25118-KMK-00
n
要点
连续排列 7 英寸料带盘时，可以使用上下两层交错排列。
1-27
1
4.3 从一次性换料车供给元件
4.3.1 送料器用一次性换料车
作为标准配置，送料器用一次性换料车有 SS 电动送料器与 ZS 电动送料器用 2 种。使用一次性换料车，可以预先
将装有生产基板用元件的送料器安装在料车上，以料车为单位更换元件。
在 ZS 电动送料器用料车 ( 以下简称“ZS 料车”) 上使用 ZS 电动送料器时，可以在不停止自动运行的状态下更换
送料器。详细内容，请参照本章后述“4.3.2 不停机更换送料器”。
供料部
一次性换料车规格
一次性换料车 (ZS用料车)
25119-KMK-00
n
要点
除了 SS 电动送料器用料车、ZS 电动送料器用料车之外，还有可不停止自动运行以料车为单位更换送料器的“不停机一次性更换送
料器系统”用料车。
此料车为工厂选配，无法在出货之后加装。订购贴片机时，请选购。
1-28
1
一次性换料车
2
1
3
5
4
■ SS电动送料器用
一次性换料车
■ ZS电动送料器用
一次性换料车
1
5
3
4
2
6
6
7
■ 料车接口部 (以SS电动送料器用料车为例)
信号线用接口
(QFP回收传送带用)
电源接口
压料盖
7英寸料带盘 超过7英寸的料带盘
25120-KMK-00
