2-13
2
按钮名 功能
15
移至贴装位置 为在顶板上排列顶针，将传送装置移到贴装位置 ( 只有双段输送台机型才显示 )。
16
移至传送位置 以手动方式传入基板时，使传送装置对齐传送位置 ( 只有双段输送台机型才显示 )。
17
贴装头移至前侧 ( 中央、后侧 ) 使所有贴装头移至贴片机的前侧 ( 中央、后侧 )。
18
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
19
应用程序设置 可以设置有关机器的画面显示、添加或删除操作员、设置密码等。
20
版本 显示应用软件、系统等的版本信息。
21
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等操作。
22
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
23
系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必要
数据的备份和还原操作。
2-14
2
2.3 “装置”画面
下面，介绍“装置”画面内的手动操作按钮。
■ 传送装置手动操作 1
[装置] -“传送装置”画面
YSM20R 单轨机型、YSM20WR 双轨机型时
3
2
4
5
1
26205-KMK-10
1. 轨道转换按钮 ( 仅限 YSM20WR 双轨显示 )
切换轨道 1 与轨道 2 的显示。
2. [ 传入基板 ] 按钮 (YSM20R 单轨机型、YSM20WR 双轨机型 )
将基板从入口位置或待机位置传送到固定位置并固定。
3. [ 传出基板 ] 按钮 (YSM20R 单轨机型、YSM20WR 双轨机型 )
传送轨上有基板时，将该基板传出到出口位置。
2-15
2
4. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示调节传送宽度的对话框，确认传送宽度之后按 [OK] 按钮。传送宽度变为指定的宽度。
也可以输入数值将传送宽度调节为任意的宽度。

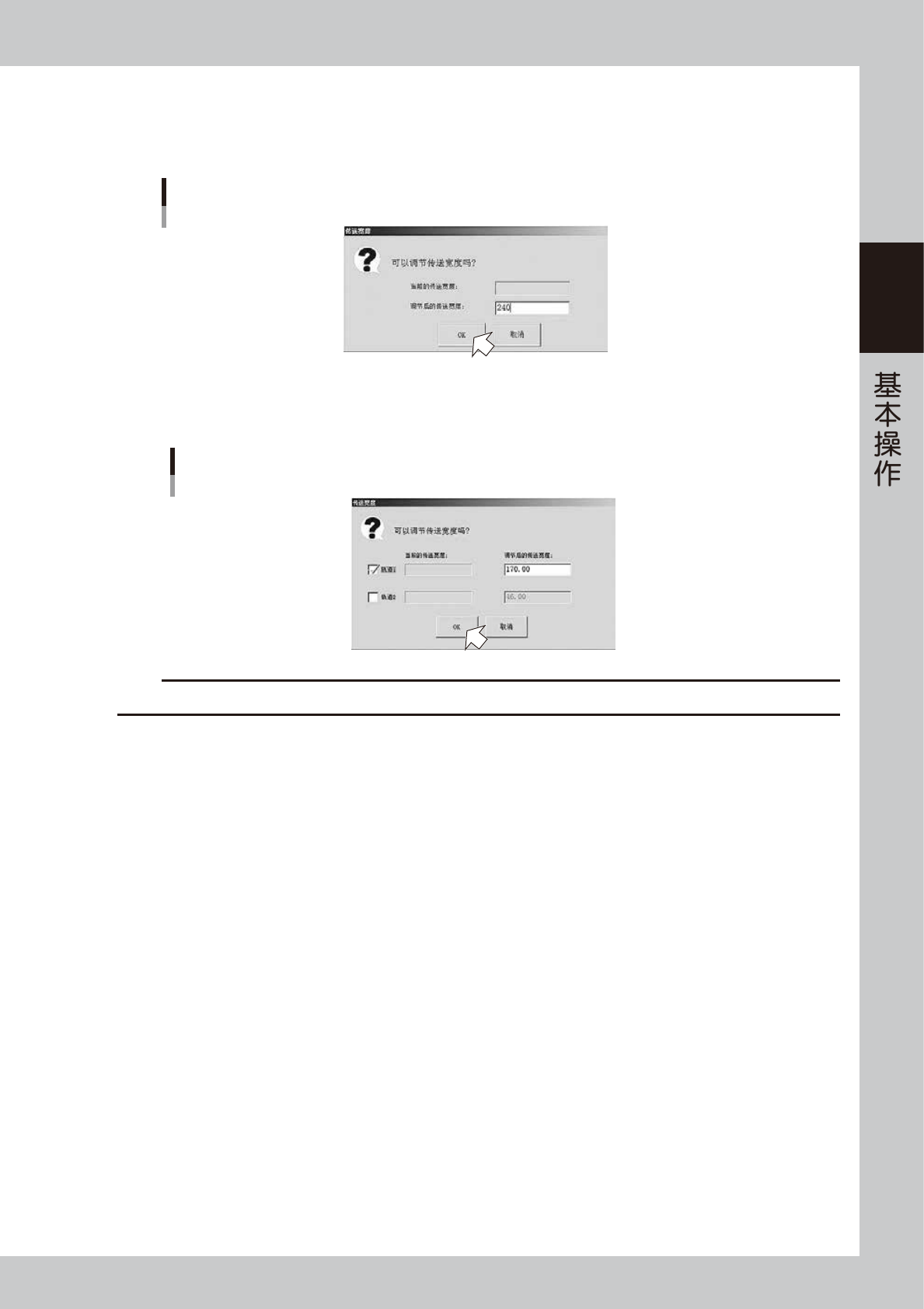

“传送宽度”画面
单轨机型时
26206-KMK-00
YSM20WR 双轨贴片机时，可以分别指定想要调节的轨道的传送宽度。
只使用其中 1 条轨道时，删除不使用的轨道选择框中的勾号后，在想要调节的轨道输入框中输入数值。
“传送宽度”画面
双轨机型时
c
注意
调节传送宽度之前，请务必先确认传送轨不会与顶针等发生碰撞。
