2-66
2
4.1.8 带装元件的拆卸
n
要点
选配有上料台时，请在上料台上拆卸带装元件。
1
将送料器安装在上料台上。
1. 将送料器安装在上料台 ( 或离线上料台 ) 上。
2. 将料带盘放置在上料台的料带盘托架中。
2
清除用完的盖带。
送料器的尾盖内若积存了用完的盖带，请清除。
参考
清除方法，请参照本章前述“4.1.5 盖带与载带的清除”。
3
抽出盖带。
按压 P/O 杆，使卷带齿轮让出空隙，将盖带从该空隙中抽出。
抽出盖带
上料台的料带盘托架
卷带齿轮
拆卸盖带
P/O杆
25233-KMK-00

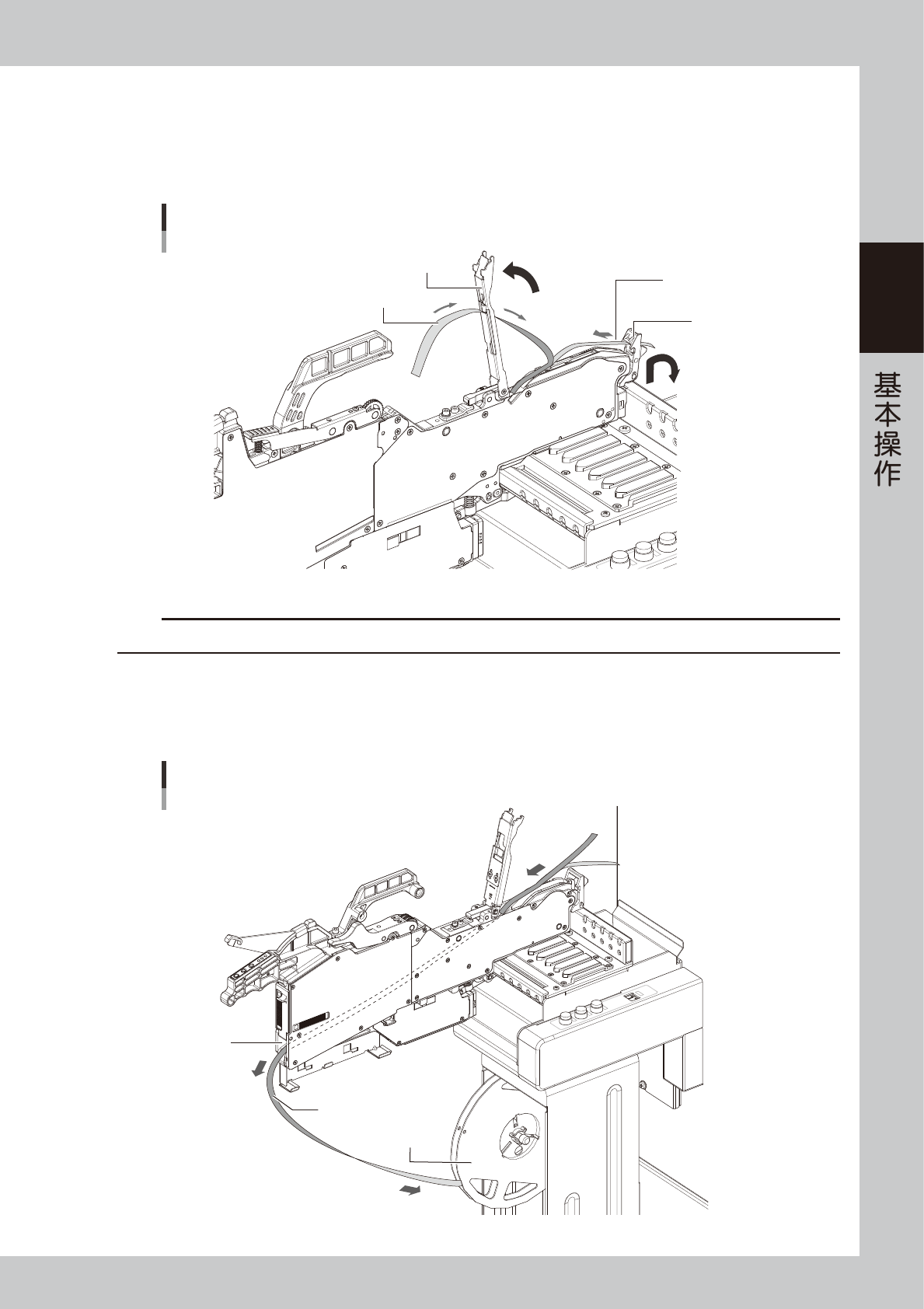

2-67
2
4
提起压料盖。
1. 将前端压料扣边向上提起边向前拉开之后，提起压料盖。
2. 将盖带从压料盖中抽出。
3. 将载带从前端压料扣中抽出。
提起压料盖
压料盖
前端压料扣
抽出载带
抽出盖带
25234-KMK-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。
5
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。
拆卸带装元件
带装元件 (料带)
料带盘
料带插入口
25235-KMK-00
2-68
2
5.盘装元件的准备 ( 托盘供料装置 )
本贴片机可以选配的托盘供料装置有 sATS30NS、sATS30、cATS10，3 种。
本节，主要以 sATS30NS 为例介绍托盘供料装置的使用方法。
n
要点
关于 sATS30NS、sATS30、cATS10 的详细内容，请参照选件手册。
5.1 托盘供料装置的开机与关机
托盘供料装置的开机与关机全部与贴片机连动。只需接通贴片机的电源，托盘供料装置就会自动接通电源。
若切断贴片机的电源，托盘供料装置也会自动切断电源。
关于贴片机的开机、关机方法，请参照后述“第 3 章 从开机到关机”。
