使主挡板上升。
为将基板传到贴装位置，需使主挡板上升。

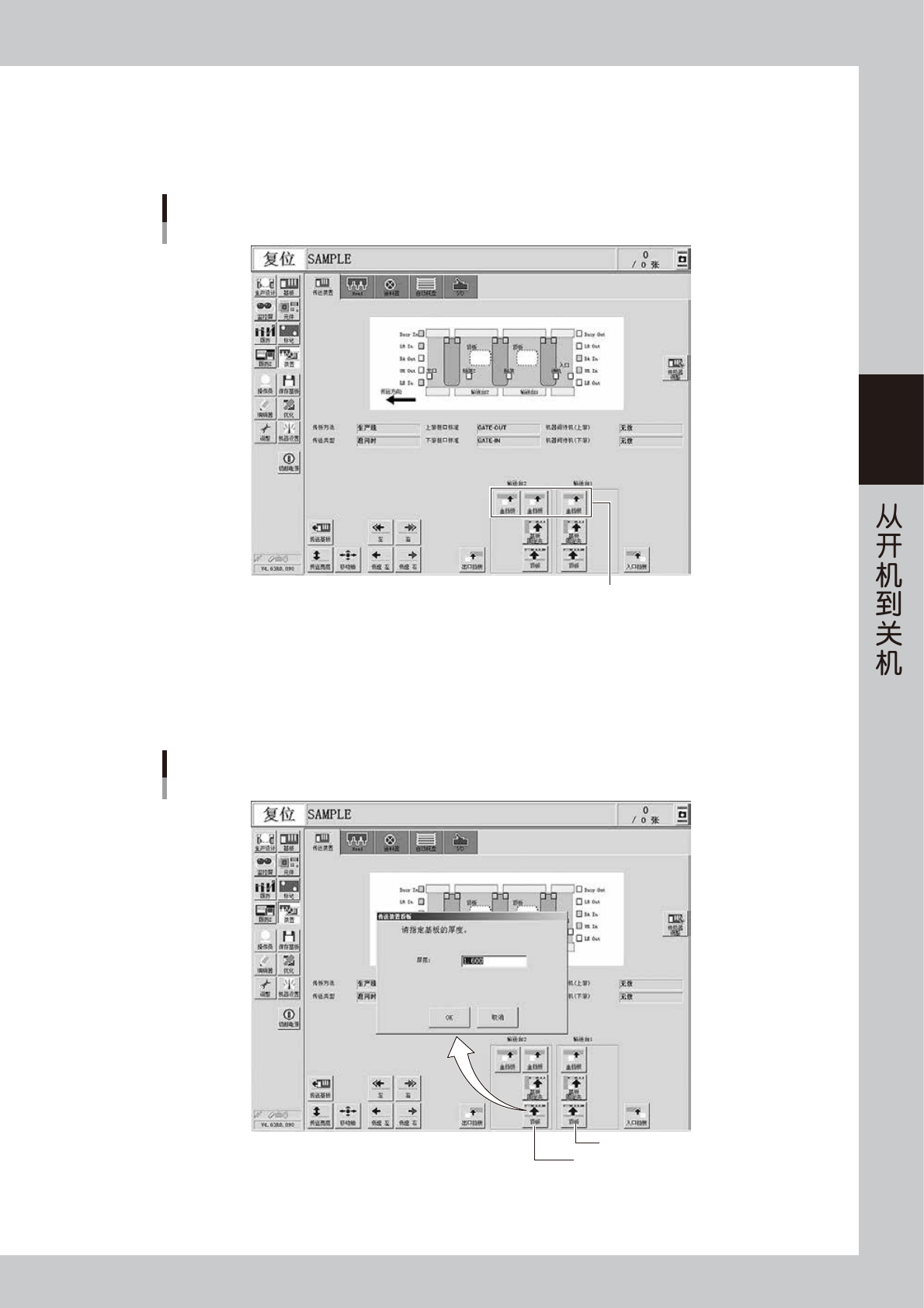

按 [ 装置 ] -“传送装置”画面的 [ 主挡板 ] 按钮，使主挡板上升。
双段输送台机型时，需使输送台 1、输送台 2 的主挡板都上升。
使主挡板上升
双段输送台机型的 [装置] -“传送装置”画面
[主挡板] 按钮
26309-KMK-00
3
使顶板上升。
1. 按 [ 装置 ] -“传送装置”画面的 [ 顶板 ] 按钮，打开“传送装置顶板”画面。
2. 确认显示的基板厚度之后按 [OK] 按钮，顶板上升。
3. 双段输送台机型时，需使输送台 1、输送台 2 的顶板都上升。
使顶板上升
双段输送台机型的 [装置] -“传送装置”画面
输送台1 的 [顶板]
按钮
输送台2 的 [顶板] 按钮
26310-KMK-00
3-10
3
4
在顶板上排列顶针。
e
顶针由磁座固定在顶板上。
1. 按急停按钮之后，打开贴片机的机盖。
2. 使用一次性换料车的机型，为便于操作需将料车从贴片机上拆下。
3. 将基板放在传送带上，基板边与主挡板接触的位置。
4. 确认基板的大小 ( 排列顶针的范围 ) 之后，取出基板。
5. 在顶板上排列顶针。
根据基板的形状与尺寸，背面已贴装元件时需考虑已贴装的元件位置，合理排列顶针，使顶针能均匀
地支撑包括基板边缘在内的整个基板。
放置基板
以双段输送台机型的输送台1为例
主挡板
25302-KMK-00
OK
OK
NG
OK
OK
NG
NG
OK
76
mm
支撑螺杆
排列顶针
俯视图
磁座
■ 顶针
顶板
主挡板
基板
传送轨托架
NG
NG
进入了传送轨托架下方
超出了顶板
25303-KMK-00
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。此外，磁座底面至支撑螺杆顶端的距离为 76mm，
请勿随意调节高度。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
3-11
3
■ 在 YSM20WR 双轨机型中排列顶针时的注意事项
为防止与顶板发生干扰，双轨贴片机用的顶针为特殊形状。若基板背面贴装有超过 20mm 的元件时，可能会与顶板发生碰撞，
请务必注意。
轨道 ２
顶针
双轨机型时
轨道 1
■ 双轨机型专用顶针
23.7mm
41mm
76mm
■ 标准顶针
25306-KMK-00
c
注意
请勿在双轨贴片机中使用其它贴片机 ( 例如，YS 系列以及 YSM20R 等 ) 的标准顶针。
5
解除贴片机的紧急停机状态。
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
6
使贴片机复位。
按操作面板上的 [RESET ( 复位 )] 按钮，使贴片机复位。
n
要点
通过按 [RESET ( 复位 )] 按钮，使顶板下降，传送装置移动到传板位置。
