1-64 1 3 调整静电消除器的角度。 1. 转动静电消除器主体部，左右的角度刻度盘会随之连动。 继续转动，直到目标角度对准角度调整标记 ( ○ )。 2. 边按住静电消除器保持角度不变，边拧紧一端的固定螺栓。 3. 确认左右的角度一致之后，拧紧另一端的固定螺栓。 调整静电消除器的安装角度 角度调整标记 25140-KMK-00 n 要点 静电消除器的安装角度可以在 -8.5 〜 15 度之间调整。
1-63
1

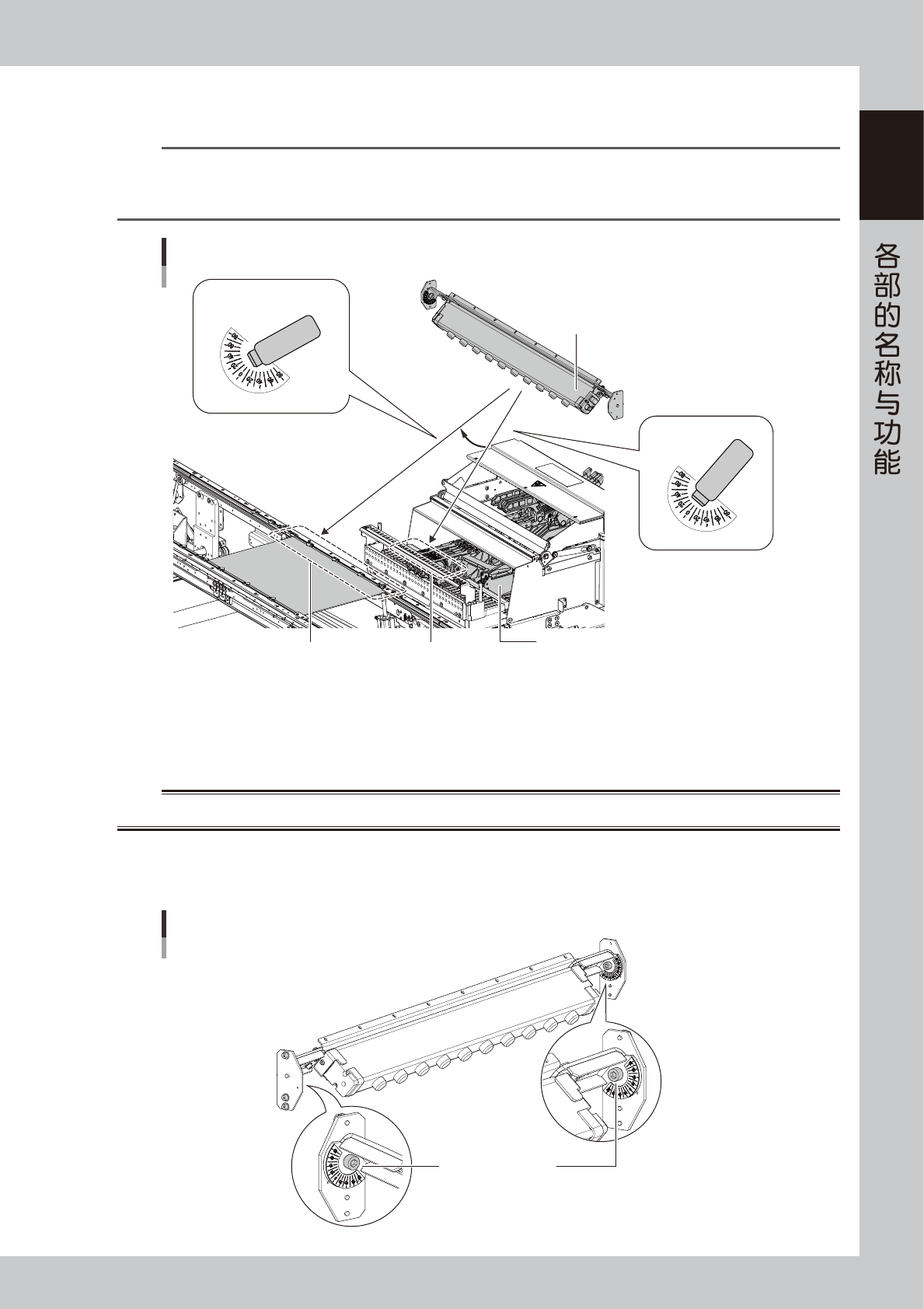

■ 静电消除器安装角度的调整方法
本贴片机可以调整静电消除器的安装角度。
参考
下列静电消除器的安装角度 ( 前侧静电消除器时 ) 仅供参考。
0 度 ：送料器的吸料位置附近
向上 15 度 ：传板位置的前侧传送轨托架附近 ( 以前侧传送轨为基准的机型时 )
静电消除器的安装角度
静电消除器
带式送料器
15度
送料器的吸料位置
传送轨托架 (前侧)
安装角度：15度
安装角度：0度 (出厂时)
25138-KMK-00
1
切断静电消除器的电源。
e
1. 按急停按钮，打开贴片机的安全机盖，静电消除器的电源将自动被切断。
2. 确认静电消除器的“POWER”绿色 LED 已熄灯。
w
警告
请勿触摸静电消除器的放电针。
2
拧松静电消除器的固定螺栓。
用内六角扳手 (5) 拧松静电消除器左右的固定螺栓。
拧松静电消除器的固定螺栓
静电消除器的固定螺栓
25139-KMK-00
1-64
1
3
调整静电消除器的角度。
1. 转动静电消除器主体部，左右的角度刻度盘会随之连动。
继续转动，直到目标角度对准角度调整标记 ( ○ )。
2. 边按住静电消除器保持角度不变，边拧紧一端的固定螺栓。
3. 确认左右的角度一致之后，拧紧另一端的固定螺栓。
调整静电消除器的安装角度
角度调整标记
25140-KMK-00
n
要点
静电消除器的安装角度可以在 -8.5 〜 15 度之间调整。
1-65
1
8.3 UPS ( 不间断电源装置 )
作为可选配置，本机可以选配 UPS ( 不间断电源装置 )。
■ UPS 的目的
1. 防止数据受到损坏
因停电等电源突然被切断时，保存在贴片机内的基板程序等用户数据可能会被损坏。配备 UPS( 不间断电源装置 ) 的贴片机，
即使在停电时也可以给控制箱的控制系统与操作显示屏提供后备电源。因此，可以安全地进行关机处理，使用户数据不致被
损坏。
2. 可以不必重新启动而直接开始自动运行
配备 UPS( 不间断电源装置 ) 的贴片机，即使发生瞬间停电，也可以不必重新启动而直接开始自动运行。发生停电时，UPS
会检出停电，使贴片机进入紧急停机状态，并继续给控制箱提供后备电源。恢复供电之后，可以立即重新开始自动运行。
n
要点
UPS 可以提供后备电源的时间是有限的，若停电超过 60 秒仍然无法恢复供电，贴片机将自动进行关机处理。
■ UPS 的安装位置
UPS 安装在贴片机正面右侧的加长传送装置的下侧。
n
要点
UPS 仅限装配有加长传送装置的机型才可以安装。
UPS
UPS的安装位置
UPS
加长传送装置
25141-KMK-00
n
要点
UPS 蓄电池的更换方法，请参照别册《YSM20R、YSM20WR 保养手册》。
关于 UPS 的更为详细的使用方法，请参照别册《Z:LEX 选件手册》中的“UPS ( 不间断电源装置 )”或 UPS 制造商的使用说明书。
