5.3 传送轨规格、基板尺寸与基板在机内的停留位置
YSM20R、YSM20WR 贴片机根据传送轨的规格以及基板的尺寸不同，基板在贴片机内的停留位置会有所不同。
传送轨规格、基板尺寸与基板在贴片机内的停留位置的关系，请参照下图。
■ YSM20R 双段输送台机型
基板尺寸与基板停留位置的关系
L 在210mm以下时：机内最多可停留 4 张基板
210mm
以下
超过210mm，
305mm以下
超过305mm，
380mm以下
超过380mm，720mm以下
超过720mm，810mm以下
主挡板 1
主挡板 2
L 超过210mm，在305mm以下时：机内最多可停留 2 张基板
L 超过305mm，在380mm以下时：机内最多可停留 2 张基板
L 超过380，在720mm以下时：机内只可以停留 1 张基板
L 超过720mm，在810mm以下时：机内只可以停留 1 张基板
25128-KMK-10
1-52
1

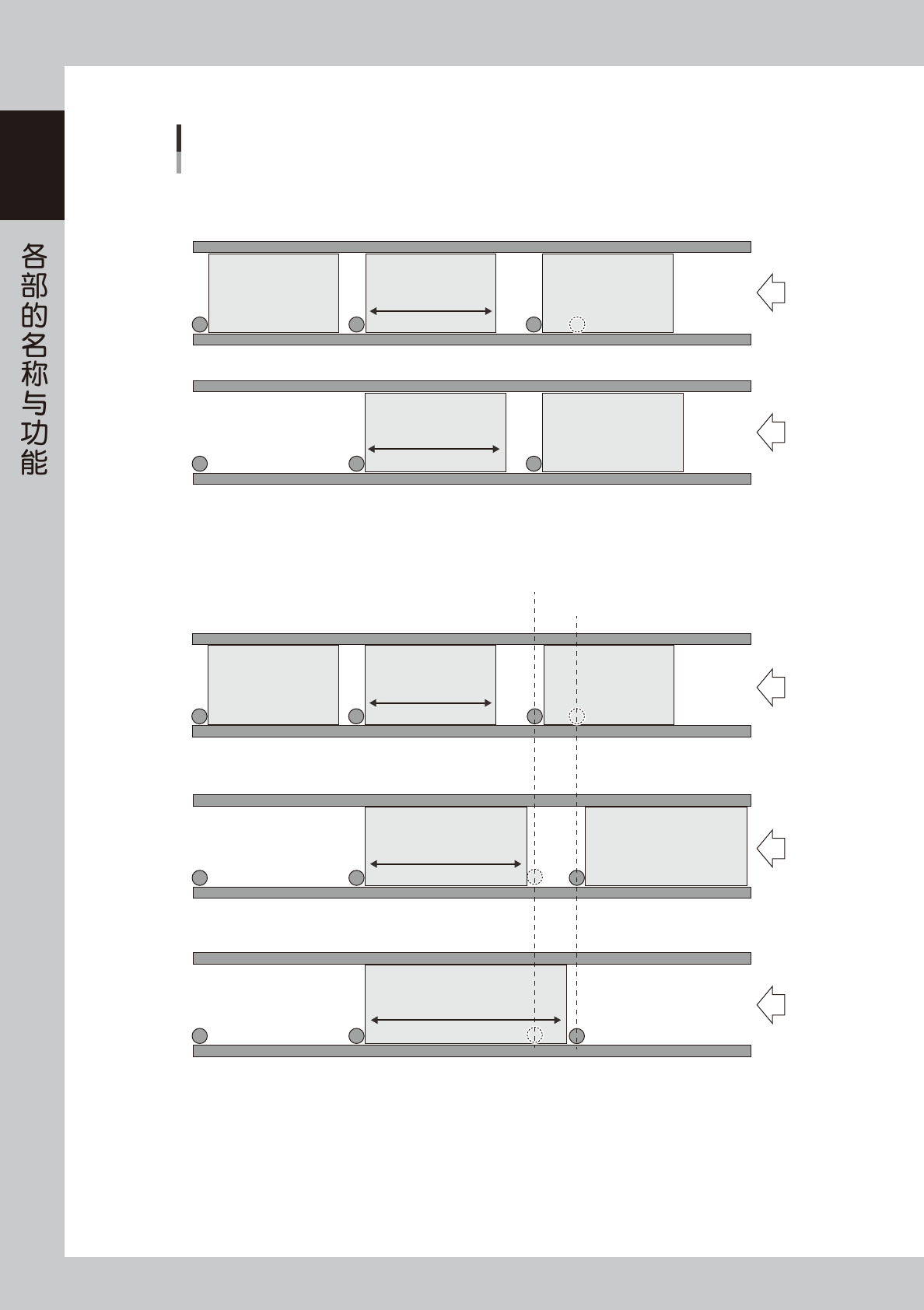

■ YSM20R 单轨机型、YSM20WR 单轨机型、YSM20WR 双轨机型
基板尺寸与基板停留位置的关系
■ YSM20R单轨、YSM20WR双轨 L=510mm 机型
■ YSM20WR单轨机型 (传送重型基板规格)
L 在330mm以下时：机内最多可停留 2 张基板
L 超过330mm，在410mm以下时：机内最多可停留 2 张基板
L 超过410mm，在510mm以下时：机内只可以停留 1 张基板
■ YSM20R单轨、YSM20WR双轨 L=360mm 机型
L 超过330mm，在360mm以下时：机内最多可停留 2 张基板
L 在330mm以下时：机内最多可停留 3 张基板
待机位置挡板 1
待机位置挡板 2
330mm以下
330mm以下
超过410mm，
510mm以下
超过330mm，
360mm以下
超过330mm，
410mm以下
25129-KMK-20
1-53
1
6.识别装置
本贴片机的识别装置，有识别标记用的基准标记识别相机与识别元件用的扫描相机、多视觉相机、侧面视觉相机。
参考
关于相机是标准配置还可选配置，请参照交货规格书。
6.1 基准标记识别相机、扫描相机与侧面视觉相机
识别装置
基准标记识别相机
■ HM 贴装头单元 ■ FM 贴装头单元
基准标记识别相机
扫描相机
基准标记识别相机
扫描相机
侧面视觉相机
侧面视觉相机侧面视觉相机扩散板
25130-KMK-00

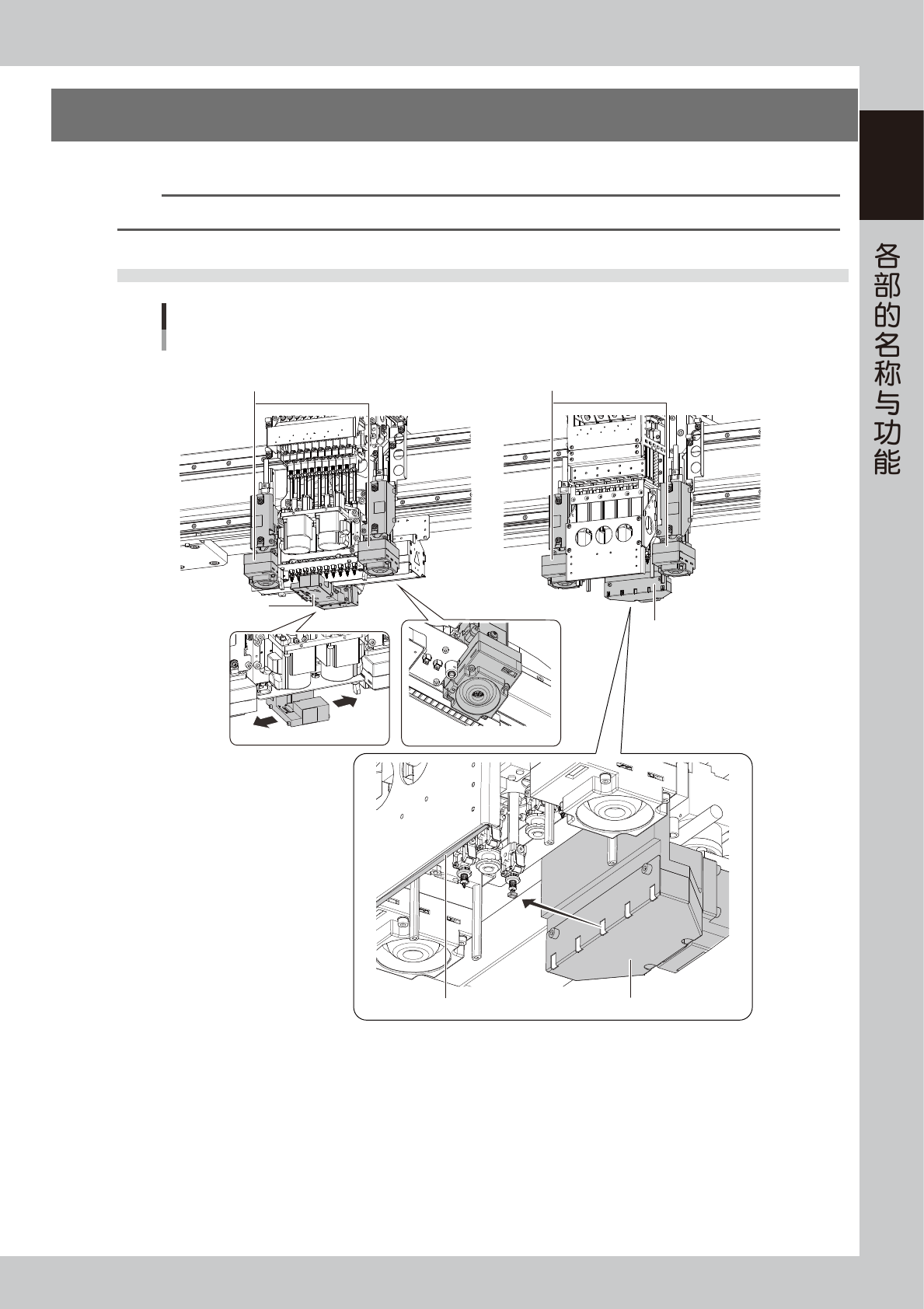

■ 基准标记识别相机
基准标记识别相机安装在 HM 与 FM 贴装头单元的侧面。检查基板上的基准标记、坏板标记以及进行元件贴装位置的示教等
时使用。为扩大视野范围，本机作为标准配置在贴装头单元的两侧安装有基准标记识别相机 ( 双基准标记识别相机 )。
■ 扫描相机
HM 贴装头单元的底部装有扫描相机。贴装头吸附元件之后向贴装位置移动的过程中，扫描相机左右移动识别元件。
作为标准配置还带有侧视功能。
■ 侧面视觉相机
FM 贴装头单元的底部装有侧面视觉相机。从侧面识别吸嘴吸附的元件等，是各个贴装头单独识别元件用的固定相机。
