2-62
2

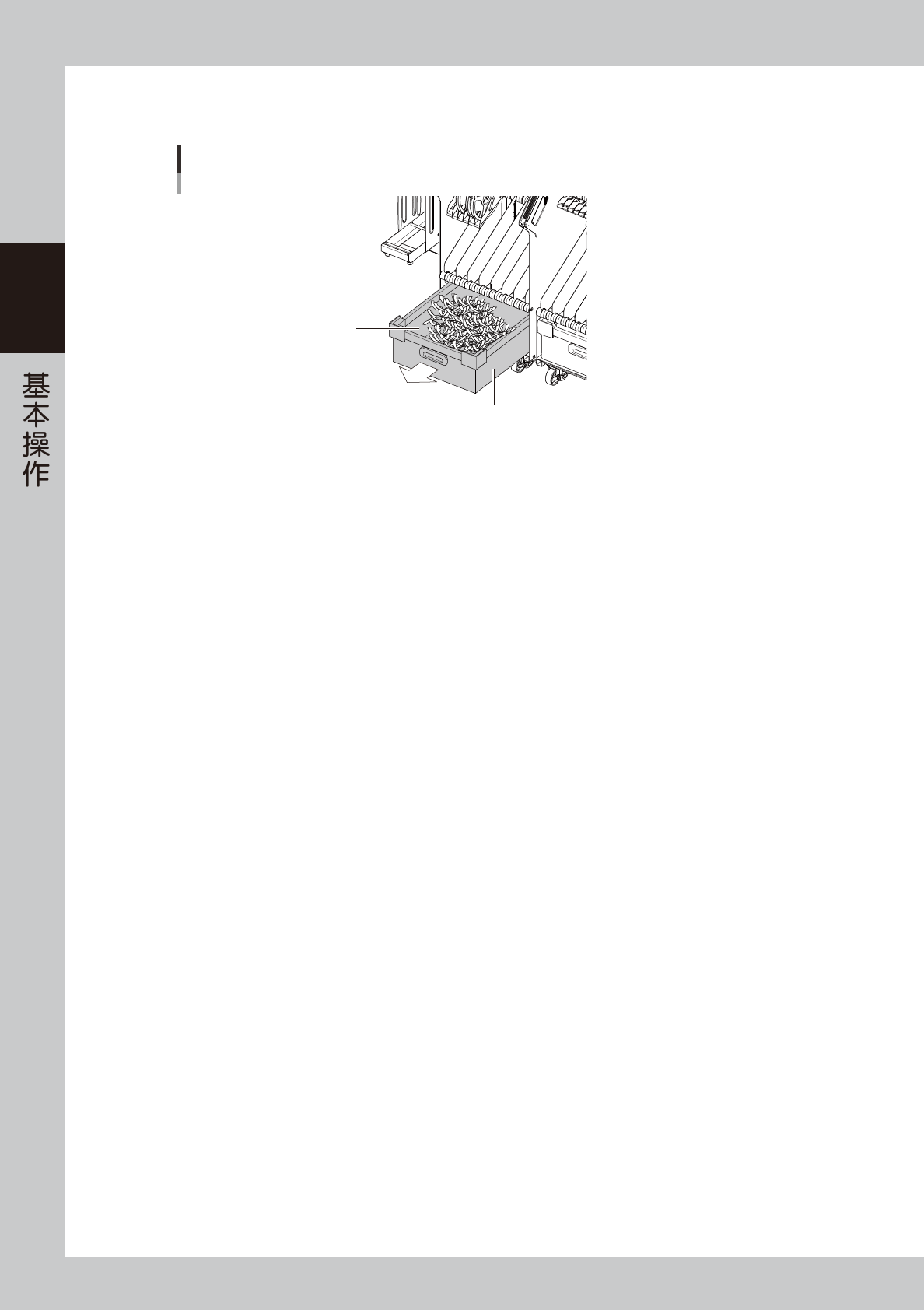

■ 载带的清除方法
用完的载带会堆积在空料带回收箱内，需要定期清除。
清除载带
空料带回收箱
被切断的载带
25229-KMK-00
2-63
2
4.1.6 一次性换料车的拆卸
下面，介绍将一次性换料车从贴片机上拆下的方法。
e
1
按贴片机操作面板上的急停按钮。
2
(SS 料车时 ) 打开贴片机的安全机盖。
3
将料车夹固开关向右旋至“OFF( 松开 )”。
料车夹固开关的指示器闪烁，贴片机侧的料车夹固部上升，料车送料器架的夹固被松开。
料车被松开之后，夹固开关的指示器会变为熄灯。

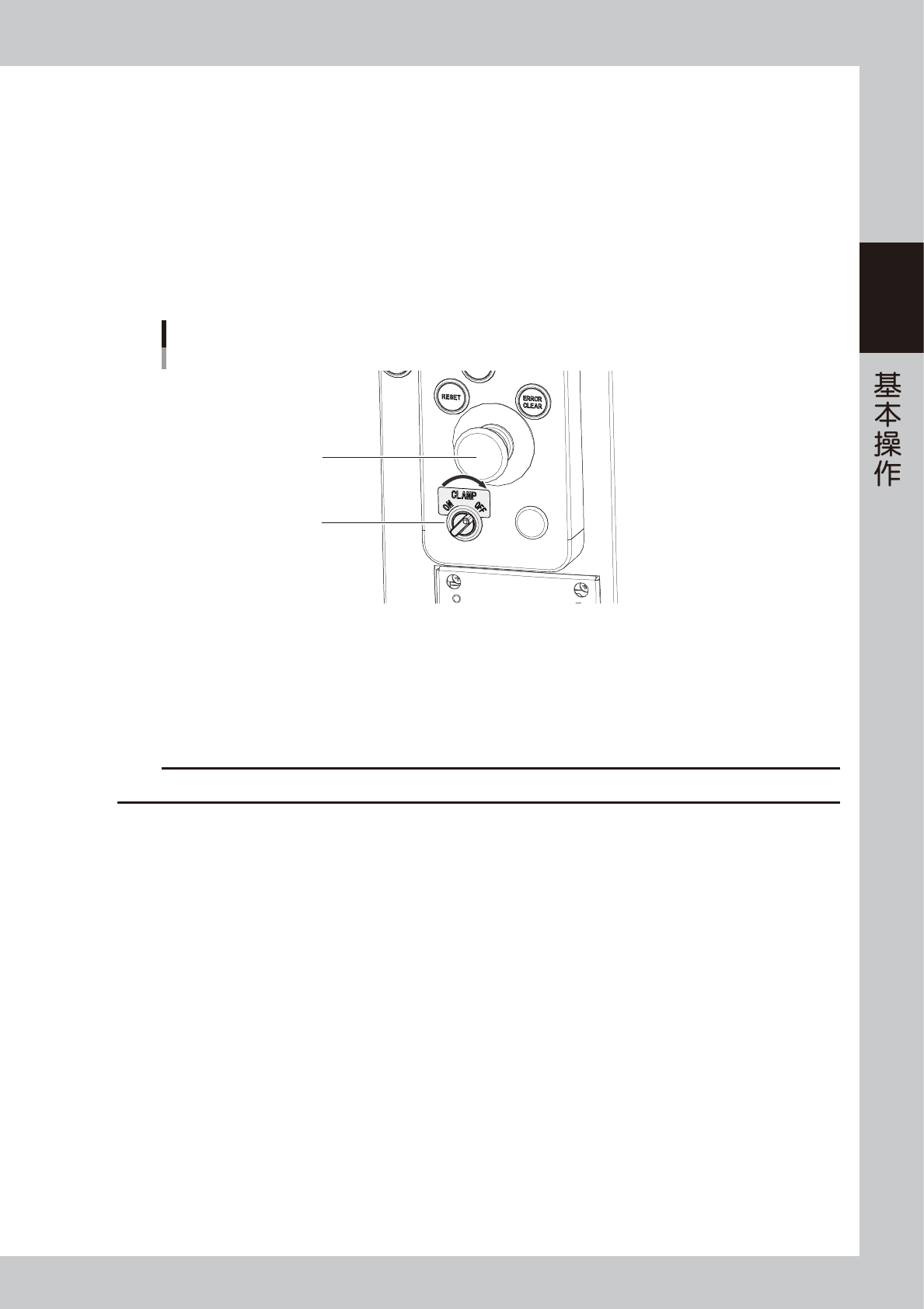

料车夹固开关
以英文按钮名为例
料车夹固开关
急停按钮
25230-KMK-00
4
确认料车夹固开关已熄灯。
5
将料车从贴片机上拆下。
用手把住料车的把手，将料车笔直拉出。
c
注意
料车夹固开关为闪烁状态时，请勿触摸贴片机与料车。送料器架部上升可能会夹伤手指。
2-64
2
4.1.7 送料器的拆卸
下面，以 ZS 料车为例介绍拆卸 ZS 电动送料器与 SS 电动送料器的方法。
■ 从 ZS 料车拆卸 ZS 电动送料器时
1
从料车上拆卸 ZS 电动送料器。
1. 用手把住 ZS 电动送料器的手柄杆。
2. 在握紧手柄杆的状态下，将 ZS 电动送料器笔直抽出。
拆卸ZS电动送料器
ZS料车
手柄杆
锁定杆
25231-KMK-00
2
拆卸料带盘。
将料带盘从料带盘托架中取出。
