1-36 1 5 输入替代元件号码。 1. 选择“选项”选项卡。 2. 在元件列表中选择“No.6”之后，在“选项”选项卡的“替代元件号码”参数中输入“21” 。 3. 在元件列表中选择“No.21”之后，在“选项”选项卡的“替代元件号码”参数中输入“22” 。 4. 在元件列表中选择“No.22”之后，在“选项”选项卡的“替代元件号码”参数中输入“6” 。 由此，若 No.6 的元件用完，将会自动切换到 No.21，若 No.21 的…
1-35
1
4
在复制的元件中输入送料器的安装位置。
1. 按 [ 辅助编辑 ] 按钮，返回原画面之后，选择“吸料”选项卡。
2. 在画面上部的元件列表中选择在 Step3 中粘贴的元件之后，在“吸料”选项卡的“送料器安装位置”
参数中输入不会与其它送料器安装位置重复的任意安装位置。
输入送料器的安装位置

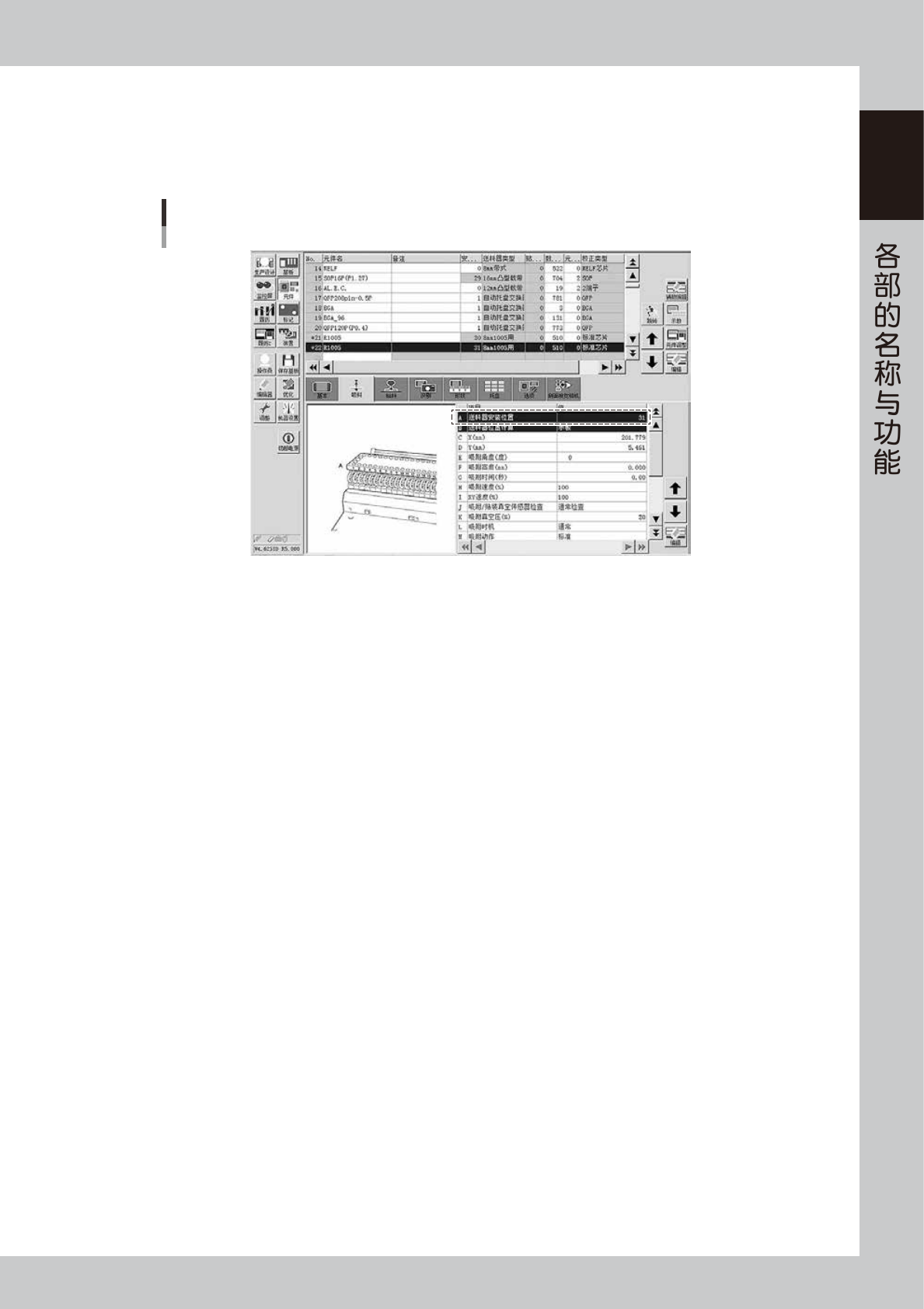

[元件] -“吸料”选项卡
26115-KMK-00
1-36
1
5
输入替代元件号码。
1. 选择“选项”选项卡。
2. 在元件列表中选择“No.6”之后，在“选项”选项卡的“替代元件号码”参数中输入“21”。
3. 在元件列表中选择“No.21”之后，在“选项”选项卡的“替代元件号码”参数中输入“22”。
4. 在元件列表中选择“No.22”之后，在“选项”选项卡的“替代元件号码”参数中输入“6”。
由此，若 No.6 的元件用完，将会自动切换到 No.21，若 No.21 的元件用完，将会自动切换到 No.22。
其间，在 No.6 的送料器上补充元件。若 No.22 的元件用完，将会自动返回 No.6。
c
注意
替代元件号码必须始终处于循环状态。
输入21
选择No.6

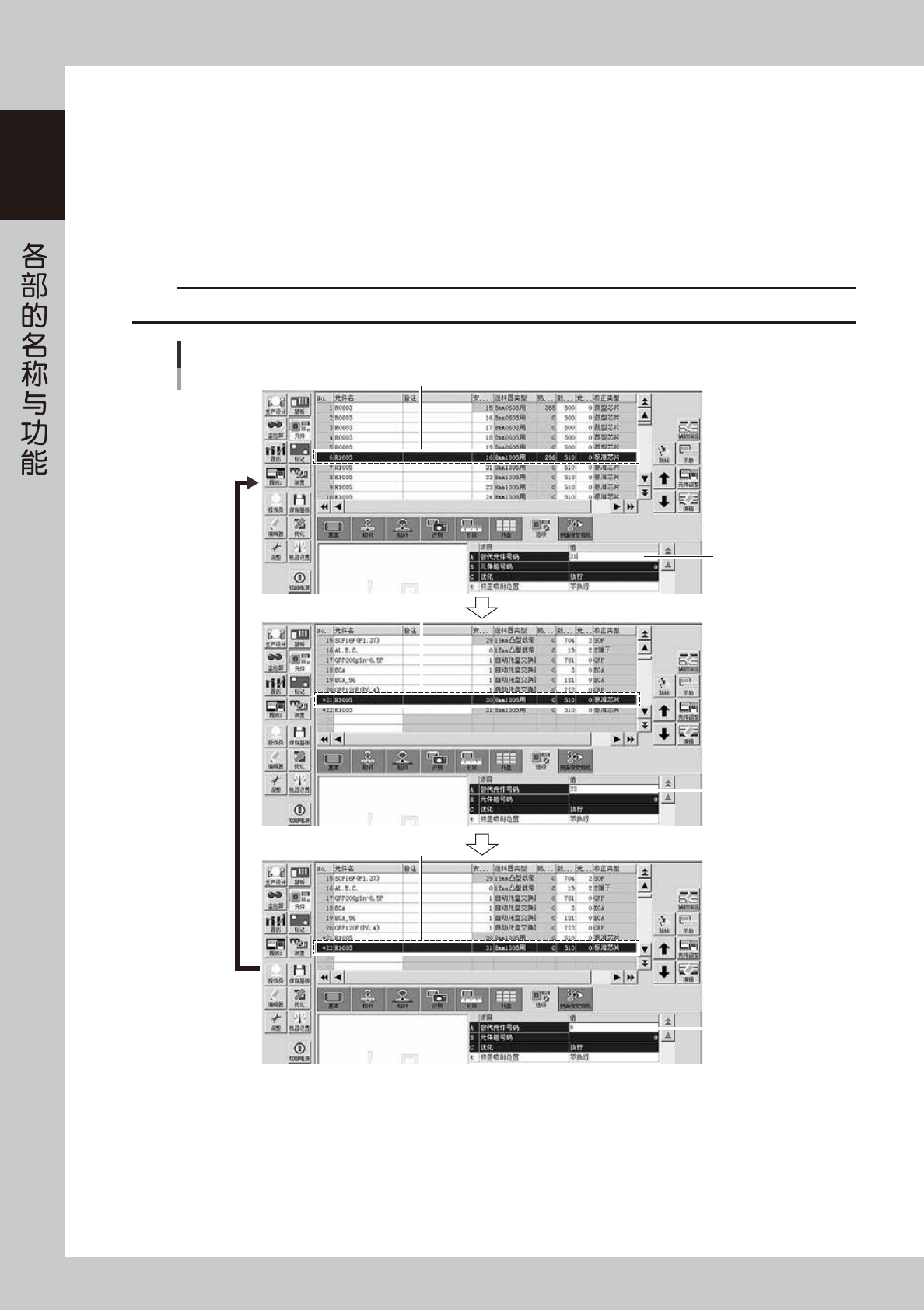

替代循环的设置
输入22
输入6
选择No.21
选择No.22
26116-KMK-00
1-37
1
4.4 托盘供料装置 ( 选配 )
本贴片机可以选配 sATS30NS、sATS30、cATS10，3 种托盘供料装置。

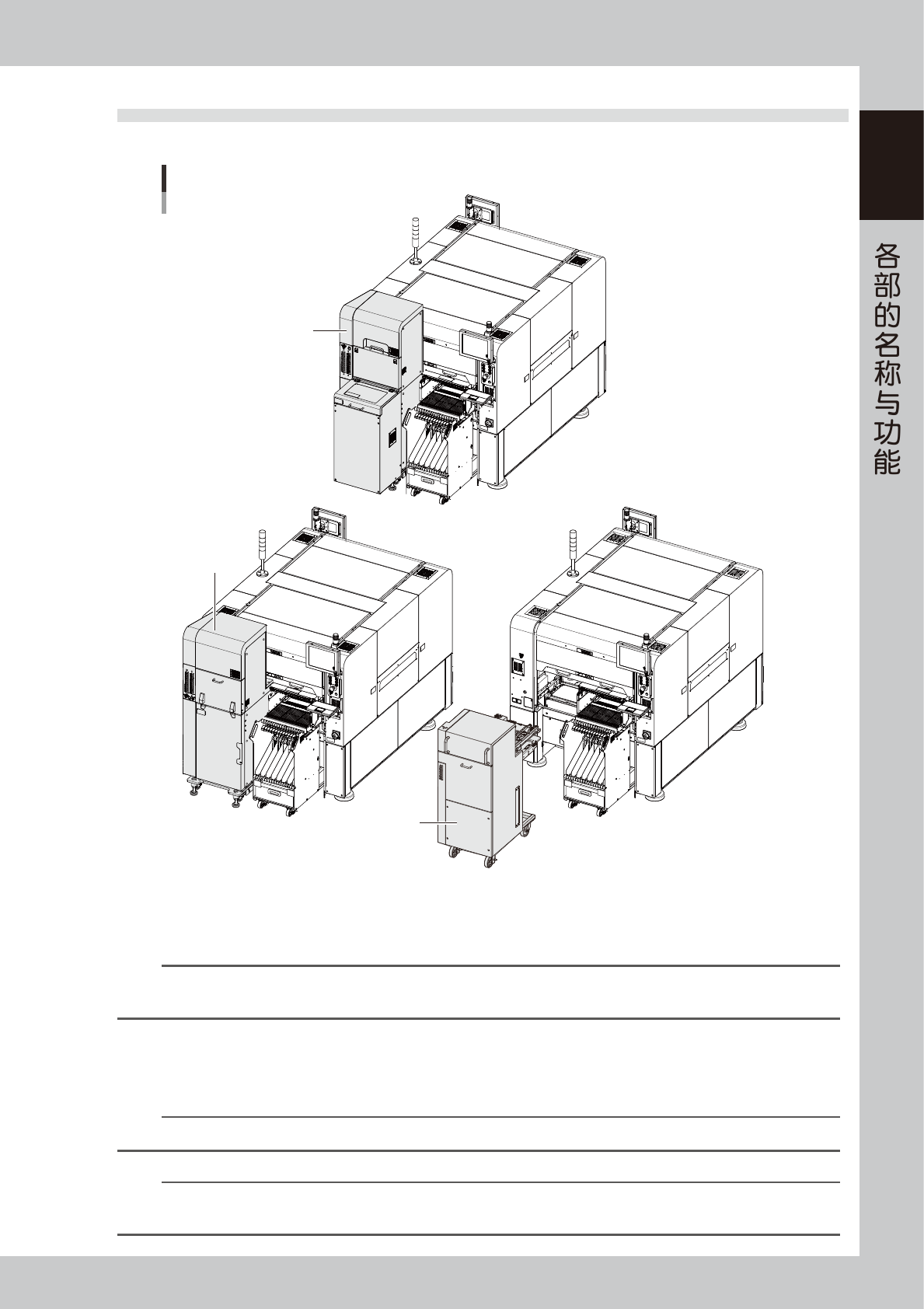

sATS30NS、sATS30、 cATS10
sATS30NS
sATS30
cATS10
25121-KMK-00
■ sATS30NS、sATS30
可以安装 2 个可装 15 张载盘的载料箱供给盘装元件。sATS30NS 时，在生产运行中也可以以载盘为单位补充元件。
n
要点
YSM20R 贴片机有 TypePV (Premium Version) 与 TypeSV (Standard Version) 两种类型。
sATS30NS 仅限 YSM20R TypePV 型、YSM20WR 可以安装。
■ cATS10
可以安装 1 个可装 10 张载盘的载料箱供给盘装元件。cATS10 为料车型，用户可以自行调换 cATS10 与一次性换料车。
( 但，需要接受相关操作培训。)
n
要点
关于 sATS30NS、sATS30、cATS10 的详细内容，请参照选件手册。
n
要点
从 cATS10 调换到一次性换料车，或从一次性换料车调换到 cATS10 的作业，需要接受本公司或销售代理商举办的相关操作培训。
事前，请务必与销售代理商或本公司联系。
