2-16
2
5. [ 移动轴 ] 按钮
用手动操作移动轴时使用。
按 [ 移动轴 ] 按钮后，显示移动轴画面。切换选项卡选择需要移动的轴，使用箭头按钮或按 [PTP] 按钮，输入数值，可以使
选定的轴移到任意的位置。

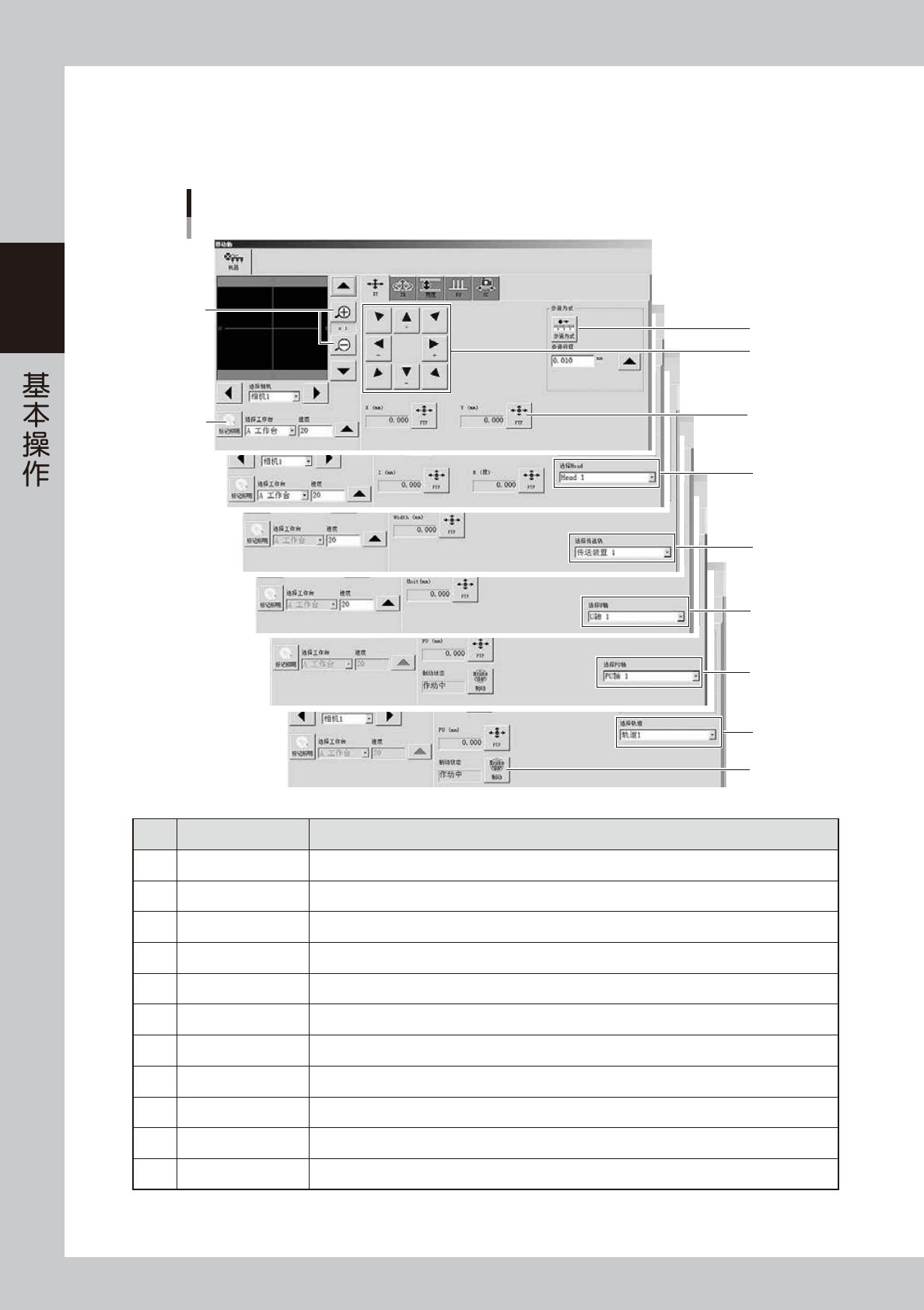

“移动轴”画面
1
2
3
4
5
6
10
11
7
8
9
26207-KMK-10
按钮名 功能
1 放大、缩小 ( ＋、－ ) 放大、缩小图像 (16 倍〜 1/16 倍 )。
2 标记照明 可以手动调节标记照明，不影响数据。
3 步进方式 按箭头按钮，按照在步进行程中指定的量移动。
4 箭头按钮 按箭头按钮，可以向箭头所示方向移动。
5 PTP 使对象自动移到指定的坐标。
6 选择 Head 选择需要操作的贴装头。( 仅限 Z 轴、R 轴。R 轴使多个贴装头同时旋转。)
7 选择传送装置 从分为 4 段的传送装置中选择需要操作的段 ( 仅限双段输送台机型 )
8 选择 U 轴 选择需操作的Ｕ轴 ( 仅限双段输送台机型 )。
9 选择 PU 轴 选择需操作的 PU 轴 ( 仅限双段输送台机型 )。
10 制动 在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。如果使伺服使能，制动将自动解除。
11 选择轨道 在双轨贴片机中使用两条轨道时选择想要操作的轨道。( 仅限“宽度”“PU”选项卡画面才显示 )
2-17
2
■ 传送装置手动操作 2
6
13
7
5
8 109 11 12

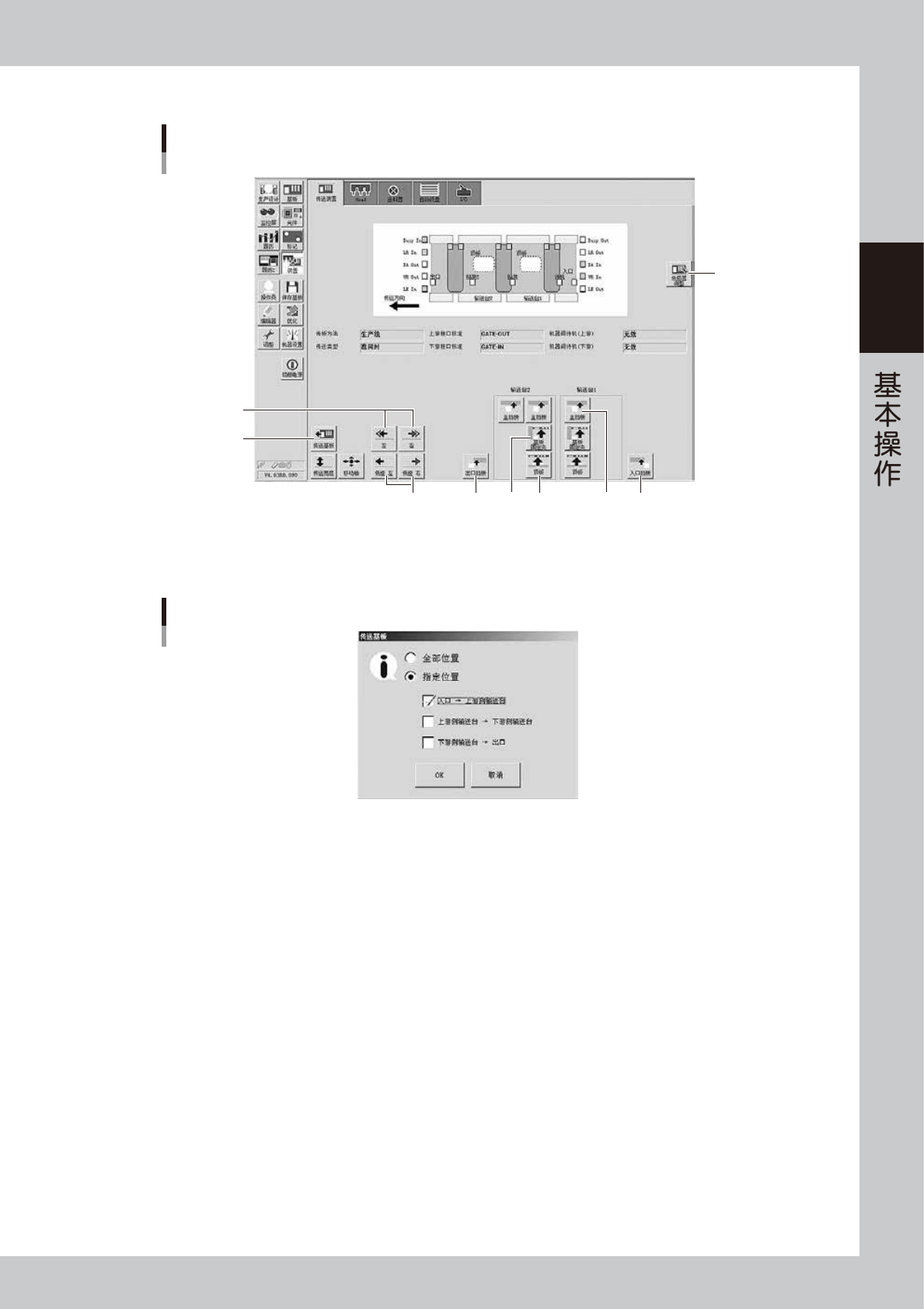

[装置] -“传送装置”画面
YSM20R 双段输送台机型时
26208-KMK-00
6. [ 传送基板 ] 按钮 ( 双段输送台机型 )
按 [ 传送基板 ] 按钮，显示如下画面。
“传送基板”画面
26209-KMK-00
•
全部位置
若选择“全部位置”单选按钮，将按照“入口→上游侧输送台”、“上游侧输送台→下游侧输送台”、“下游侧输送台→出口”
的顺序传送基板。
•
指定位置
只进行勾选段的传送。若全部勾选，即与选定“全部位置”时的传送相同。
7. [ 左 ]、[ 右 ] 按钮
使电机向左或向右高速转动。
8. [ 低速 左 ]、[ 低速 右 ] 按钮
使电机向左或向右低速转动。
9. [ 出口挡板 ] 按钮
使出口挡板上升或下降。需要使传出的基板停在出口位置时使用。
10. [ 基板固定夹 ] 按钮
使基板固定夹上升或下降。从下方 ( 基板背面 ) 夹住基板的边缘来固定基板。
2-18
2
11. [顶板]按钮
按 [ 顶板 ] 按钮，打开输入基板厚度的画面。输入厚度值并按 [OK] 按钮，顶板上升，从下方 ( 基板背面 ) 固定基板。
12. [ 主挡板 ] 按钮
使主挡板上升或下降。需要使传入传送轨内的基板停在固定位置时使用。
13. [ 入口挡板 ] 按钮
使入口挡板上升或下降。需要使传入的基板停在待机位置时使用。
14. [ 传感器调整 ] 按钮
调整传送部的传感器。通常无需使用，只有传送部的传感器因误感应无法检出基板时才使用。
c
注意
进行传感器调整时，请务必在传送轨上无基板的状态下进行。详细内容，请参照别册《保养手册》的第 3 章“2.3.1 检查传送部传
感器的状态与动作”。
