1-23
1
4.供料部
4.1 供料方式
本机的供料部，有安装带式送料器的固定送料器架与驱动选配装置的电源接口、气源接口。
■ 供料方式
机器结构
以双梁、双段输送台机型为例
32连一次性换料车ｘ4台 70连固定送料器架ｘ2 前后都选配有托盘供料装置
1 32 33 6464
164 132 101 164 133
1 70
170 101
cATS10 or
sATS30 or
sATS30NS
cATS10 or
sATS30 or
sATS30NS
25116-KMK-00
1-24
1
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系以及工作台的位置，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用
的送料器安装号码，如下表所示。
HM 贴装头 贴装头 No.
32 连一次性换料车 70 连固定送料器架
前侧 / A 工作台 后侧 / B 工作台 前侧 / A 工作台 后侧 / B 工作台
单梁
1 6 〜 64 101 〜 155 6 〜 70 101 〜 161
2 5 〜 63 101 〜 156 5 〜 69 101 〜 162
3 4 〜 62 101 〜 157 4 〜 68 101 〜 163
4 3 〜 61 101 〜 158 3 〜 67 101 〜 164
5 2 〜 60 101 〜 159 2 〜 66 101 〜 165
6 1 〜 59 102 〜 160 1 〜 65 102 〜 166
7 1 〜 58 103 〜 161 1 〜 64 103 〜 167
8 1 〜 57 104 〜 162 1 〜 63 104 〜 168
9 1 〜 56 105 〜 163 1 〜 62 105 〜 169
10 1 〜 55 106 〜 164 1 〜 61 106 〜 170
双梁
1 1 〜 55 101 〜 155 1 〜 61 101 〜 161
2 1 〜 56 101 〜 156 1 〜 62 101 〜 162
3 1 〜 57 101 〜 157 1 〜 63 101 〜 163
4 1 〜 58 101 〜 158 1 〜 64 101 〜 164
5 1 〜 59 101 〜 159 1 〜 65 101 〜 165
6 2 〜 60 102 〜 160 2 〜 66 102 〜 166
7 3 〜 61 103 〜 161 3 〜 67 103 〜 167
8 4 〜 62 104 〜 162 4 〜 68 104 〜 168
9 5 〜 63 105 〜 163 5 〜 69 105 〜 169
10 6 〜 64 106 〜 164 6 〜 70 106 〜 170
FM 贴装头 贴装头 No.
32 连一次性换料车 70 连固定送料器架
前侧 / A 工作台 后侧 / B 工作台 前侧 / A 工作台 后侧 / B 工作台
单梁
1 6 〜 63 101 〜 155 6 〜 63 101 〜 161
2 4 〜 61 101 〜 157 4 〜 61 101 〜 163
3 2 〜 59 102 〜 159 2 〜 59 102 〜 165
4 1 〜 57 104 〜 161 1 〜 57 104 〜 167
5 1 〜 55 106 〜 163 1 〜 55 106 〜 169
双梁
1 1 〜 55 101 〜 155 1 〜 61 101 〜 161
2 1 〜 57 101 〜 157 1 〜 63 101 〜 163
3 2 〜 59 102 〜 159 2 〜 65 102 〜 165
4 4 〜 61 104 〜 161 4 〜 67 104 〜 167
5 6 〜 63 106 〜 163 6 〜 69 106 〜 169
1-25
1
4.2 从固定送料器架供给元件

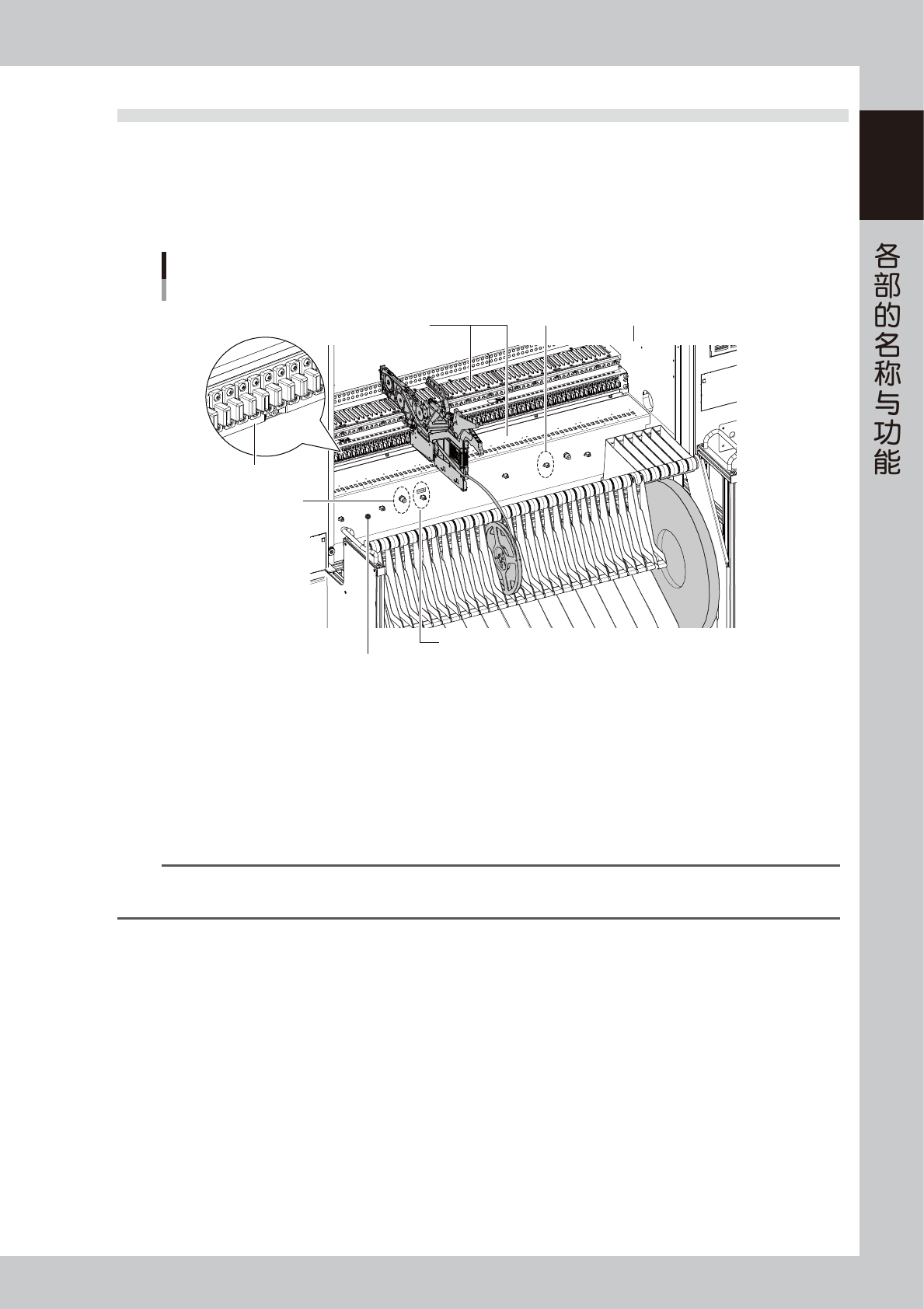

4.2.1 70 连固定送料器架
将带式送料器、杆式送料器固定在送料器架上供给元件。送料器架上有送料器用的接口，通过该接口给安装在送
料器架上的送料器供给电源，还进行与贴片机的信号传输。送料器架内部装有切带器，可以切断用完元件后的空
料带。
供料部
70连固定送料器架
气源接口
信号线用接口 (QFP回收传送带用)
电源接口
送料器用接口
送料器架
内部装有切带器 (选配)
25117-KMK-00
电源接口
驱动杆式送料器等选购件用的电源接口。
气源接口
驱动喷气工具等选购件用的气源接口。连接外径为 φ4 的空气软管，由贴片机向选购件供给压缩空气。
信号线用接口
供 QFP 回收传送带的信号线使用的接口。QFP 回收传送带也使用电源接口。
n
要点
带式送料器有 SS 电动送料器、ZS 电动送料器、自动续料式送料器 3 种。这 3 种送料器本机都可以使用。但，使用 70 连固定送料
器架的机型，无论使用哪种送料器，更换送料器时都需要打开上部的安全机盖。
