4.3 从一次性换料车供给元件
4.3.1 送料器用一次性换料车
作为标准配置，送料器用一次性换料车有 SS 电动送料器与 ZS 电动送料器用 2 种。使用一次性换料车，可以预先
将装有生产基板用元件的送料器安装在料车上，以料车为单位更换元件。
在 ZS 电动送料器用料车 ( 以下简称“ZS 料车”) 上使用 ZS 电动送料器时，可以在不停止自动运行的状态下更换
送料器。详细内容，请参照本章后述“4.3.2 不停机更换送料器”。
供料部
一次性换料车规格

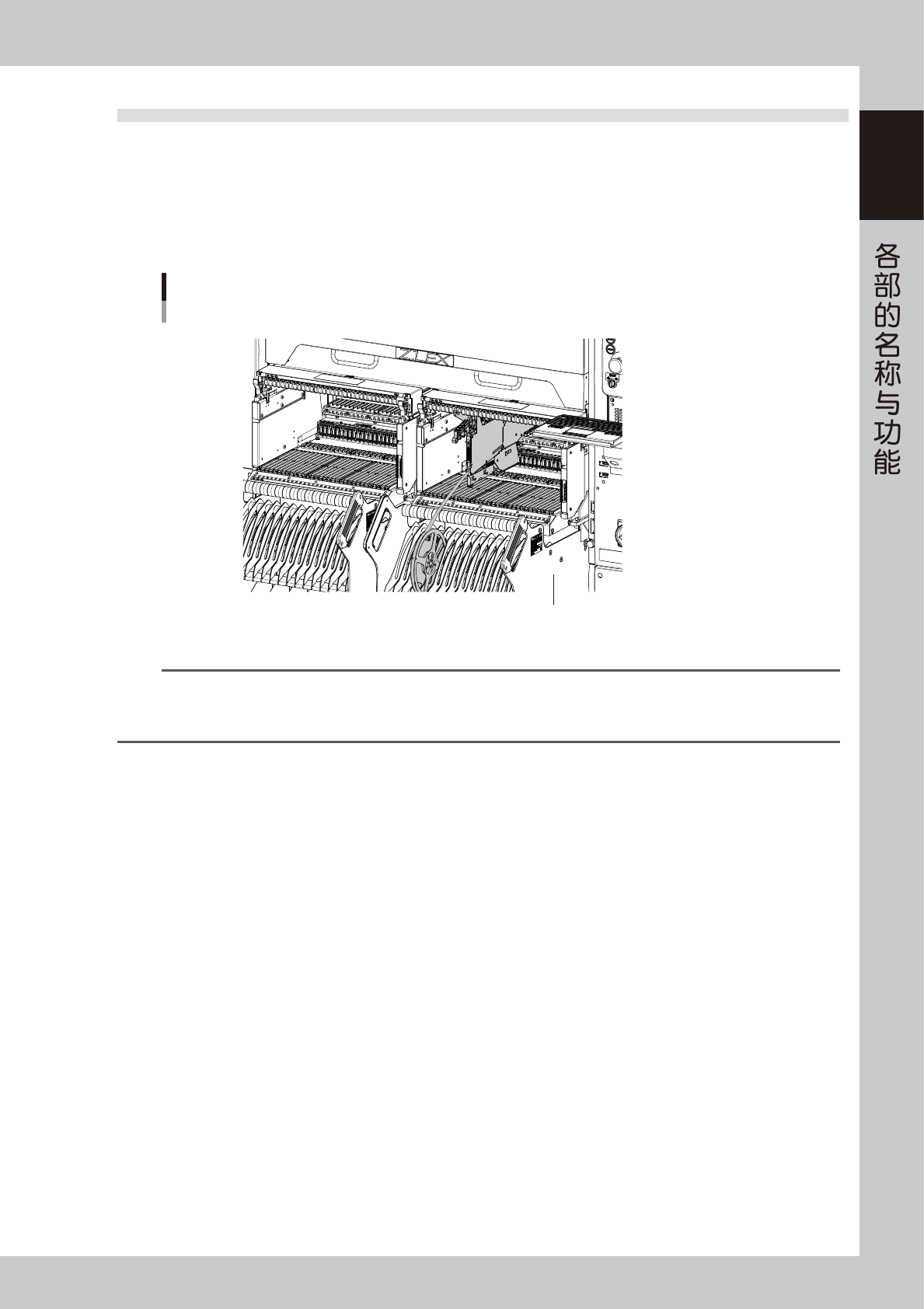

一次性换料车 (ZS用料车)
25119-KMK-00
n
要点
除了 SS 电动送料器用料车、ZS 电动送料器用料车之外，还有可不停止自动运行以料车为单位更换送料器的“不停机一次性更换送
料器系统”用料车。
此料车为工厂选配，无法在出货之后加装。订购贴片机时，请选购。
1-28
1
一次性换料车
2
1
3
5
4
■ SS电动送料器用
一次性换料车
■ ZS电动送料器用
一次性换料车
1
5
3
4
2
6
6
7
■ 料车接口部 (以SS电动送料器用料车为例)
信号线用接口
(QFP回收传送带用)
电源接口
压料盖
7英寸料带盘 超过7英寸的料带盘
25120-KMK-00
1-29
1
1. 把手
移动一次性换料车时使用的把手。
2. 送料器架
以 8mm 宽度计算，最多可以安装 32 个 ZS 或 SS 电动送料器。
( 自动续料式送料器时，1 台标准料车最多可以安装 16 个自动续料式送料器。)
参考
若想要在一次性换料车上安装 17 个以上的自动续料式送料器，则需要对 YSM20R、YSM20WR 贴片机与一次性换料车进行改装。
3. 空料带回收箱 ( 选配 )
用于接住用完元件后被废弃的空料带。
4. 脚轮锁
从贴片机上卸下一次性换料车后，为使料车不致移动，锁上脚轮锁。
5. 料带盘托架
放置料带盘用。在下层放置 13、15 英寸料带盘时，需将上层料带盘托架向上翻转之后放置。
n
要点
连续排列 7 英寸料带盘时，请务必使上下两层交错排列。
6. 压料盖盖板
元件未安装好时可能会使压料盖浮起。压料盖盖板可以防止万一压料盖浮起也不会与贴装头碰撞。
7. 导槽盖板
防止插入 ZS 电动送料器 ( 或自动续料式送料器 ) 时送料器插入不到位。同时还可以挡住与贴片机机盖之间的空隙，防止手误
入。使用 SS 电动送料器时，必须打开该盖板才可以安装与拆卸送料器。
c
注意
插入 ZS 电动送料器时，请务必确认插入口上下的号码是否一致之后再插入。如果无视上下号码强行插入，会导致发生故障。
电源接口
驱动杆式送料器等选购件用的电源接口。
信号线用接口
供 QFP 回收传送带的信号线使用的接口。QFP 回收传送带也使用电源接口。
n
要点
本贴片机的送料器用一次性换料车上没有气源接口。需要时，请使用贴片机上正面左右侧的空气管接头。
