1-28
1

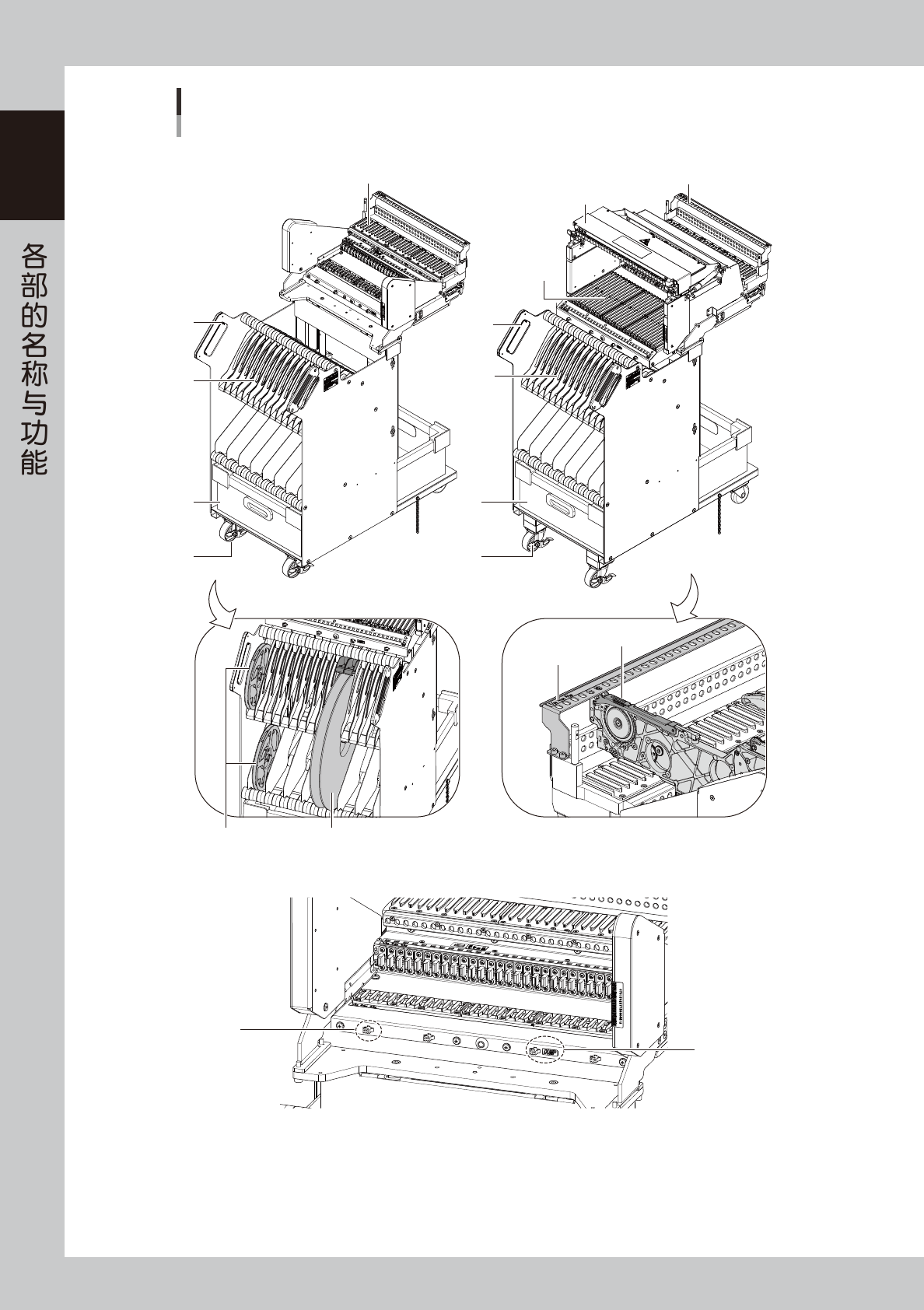

一次性换料车
2
1
3
5
4
■ SS电动送料器用
一次性换料车
■ ZS电动送料器用
一次性换料车
1
5
3
4
2
6
6
7
■ 料车接口部 (以SS电动送料器用料车为例)
信号线用接口
(QFP回收传送带用)
电源接口
压料盖
7英寸料带盘 超过7英寸的料带盘
25120-KMK-00
1-29
1
1. 把手
移动一次性换料车时使用的把手。
2. 送料器架
以 8mm 宽度计算，最多可以安装 32 个 ZS 或 SS 电动送料器。
( 自动续料式送料器时，1 台标准料车最多可以安装 16 个自动续料式送料器。)
参考
若想要在一次性换料车上安装 17 个以上的自动续料式送料器，则需要对 YSM20R、YSM20WR 贴片机与一次性换料车进行改装。
3. 空料带回收箱 ( 选配 )
用于接住用完元件后被废弃的空料带。
4. 脚轮锁
从贴片机上卸下一次性换料车后，为使料车不致移动，锁上脚轮锁。
5. 料带盘托架
放置料带盘用。在下层放置 13、15 英寸料带盘时，需将上层料带盘托架向上翻转之后放置。
n
要点
连续排列 7 英寸料带盘时，请务必使上下两层交错排列。
6. 压料盖盖板
元件未安装好时可能会使压料盖浮起。压料盖盖板可以防止万一压料盖浮起也不会与贴装头碰撞。
7. 导槽盖板
防止插入 ZS 电动送料器 ( 或自动续料式送料器 ) 时送料器插入不到位。同时还可以挡住与贴片机机盖之间的空隙，防止手误
入。使用 SS 电动送料器时，必须打开该盖板才可以安装与拆卸送料器。
c
注意
插入 ZS 电动送料器时，请务必确认插入口上下的号码是否一致之后再插入。如果无视上下号码强行插入，会导致发生故障。
电源接口
驱动杆式送料器等选购件用的电源接口。
信号线用接口
供 QFP 回收传送带的信号线使用的接口。QFP 回收传送带也使用电源接口。
n
要点
本贴片机的送料器用一次性换料车上没有气源接口。需要时，请使用贴片机上正面左右侧的空气管接头。
1-30
1

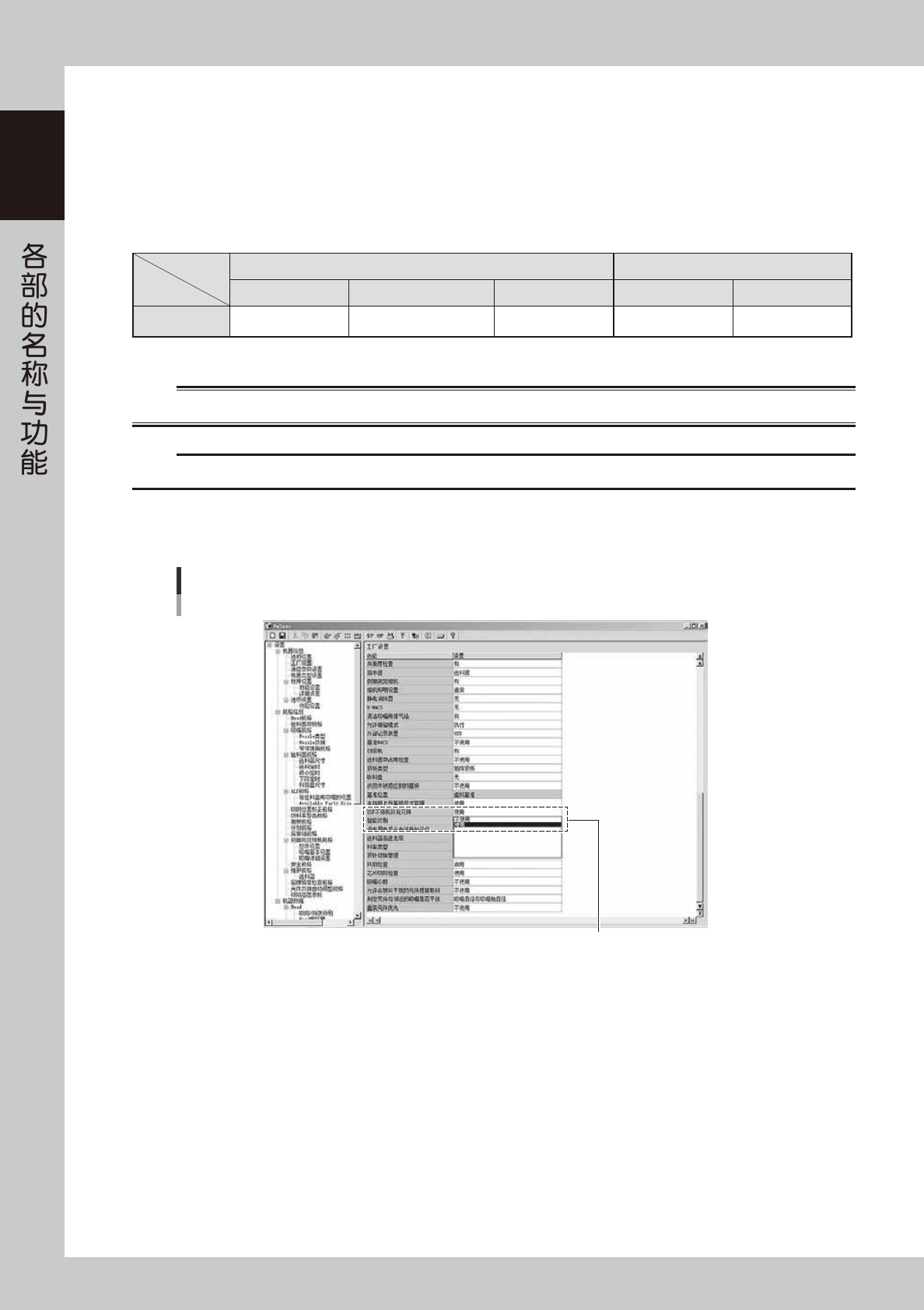

4.3.2 不停机更换送料器
在 ZS 料车上使用 ZS 电动送料器，并启用“ZSF 不停机补充元件”功能，可以在不停机的状态下更换满足了拆卸
条件 ( 参照下页 ) 的送料器，还可以在运行中更换贴装中不使用的 ZS 电动送料器。
■ 不停机更换送料器一览表
在 ZS 料车上使用 ZS 电动送料器
✓
：
可以更换× ：不可以更换
使用“ZSF 不停机补充元件”
*
时 不使用“ZSF 不停机补充元件”
*
时
正在使用的送料器 满足了拆卸条件的送料器 没有使用的送料器 正在使用的送料器 没有使用的送料器
贴片机运行状态 ×
✓ ✓
× ×
* ：“ZSF 不停机补充元件”，在 [ 机器设置 ]-“设置”-“机器信息”-“工厂设置”画面中设置。
w
警告
在运行过程中拔出 ZS 电动送料器之后会有空位，非常危险，请勿将手伸入。
c
注意
拔送料器时，必须完全拔出并剪断载带之后再插入。如果拔到一半就插入，载带会隆起，可能会干扰贴装头。
■ “ZSF 不停机补充元件”的设定
“ZSF 不停机补充元件”功能在 [ 机器设置 ]-“设置”-“机器信息”-“工厂设置”画面中设置。
设定“ZSF不停机补充元件”
[机器设置] -“工厂设定”画面
将“ZSF不停机补充元件”设定为“使用”。
26108-KMK-00
■ 关于 SS 电动送料器的使用
本贴片机，除了使用 ZS 电动送料器外还可以使用 SS 电动送料器。
但，更换 SS 电动送料器需要打开贴片机的安全机盖，因此无法使用不停机更换送料器功能。
