1-38
1
5.传送部
5.1 传送装置
下面，介绍传送与固定基板用的传送装置。

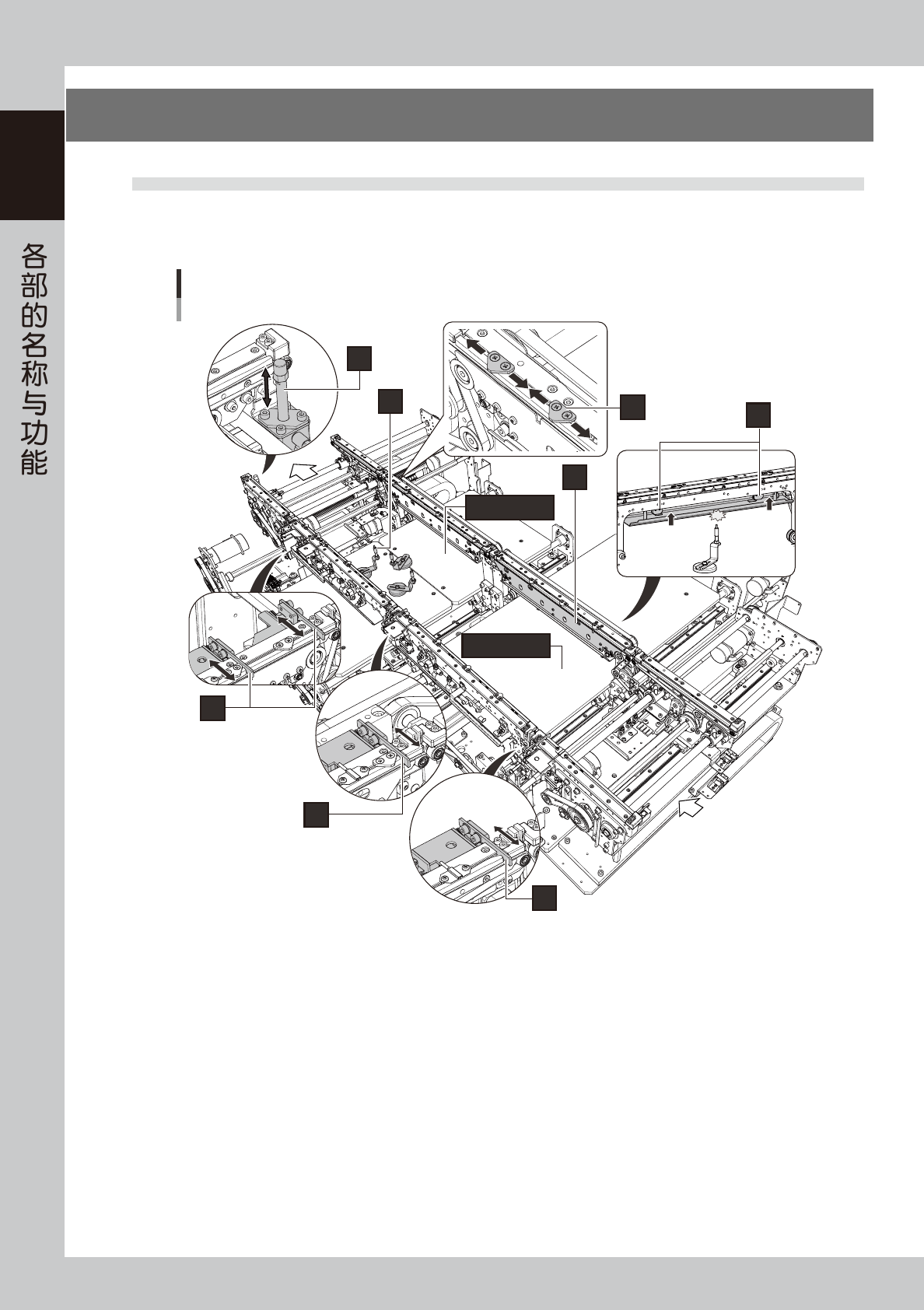

■ YSM20R 双段输送台机型
传送装置
以右→左传送基板的机型为例
传板方向
4
6
7
8
9
1
2
3
5 (输送台1)
5 (输送台2)
25122-KMK-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
2. 输送台 1 的主挡板
输送台 1 贴装位置的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
3. 输送台 2 的主挡板
输送台 2 贴装位置的基板挡板。输送台 2 的主挡板有 2 个，根据基板尺寸切换使用两个主挡板。
4. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
5. 输送台 1、输送台 2 的顶板
6. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
1-39
1
7. 基板压板
8. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
9. 顶针防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。

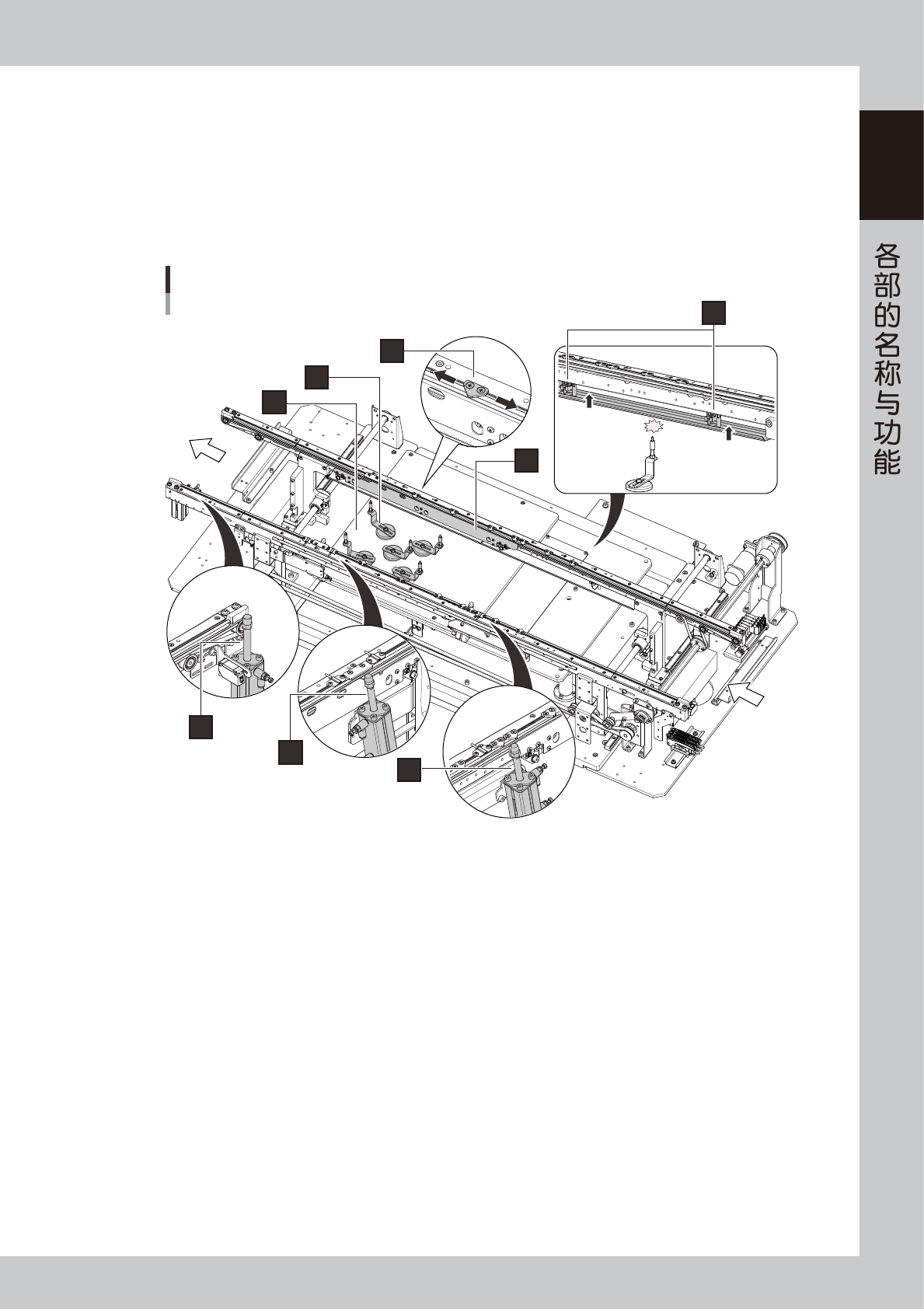

■ YSM20R 单轨 L=360mm 机型
传送装置
以右→左传送基板为例
传板方向
6
7
8
4
5
1
2
3
25123-KMK-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
2. 主挡板
贴装位置的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
单轨机型只有 1 个主挡板。
3. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
4. 顶板
5. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
6. 基板压板
7. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
8. 顶针上升防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。
1-40
1

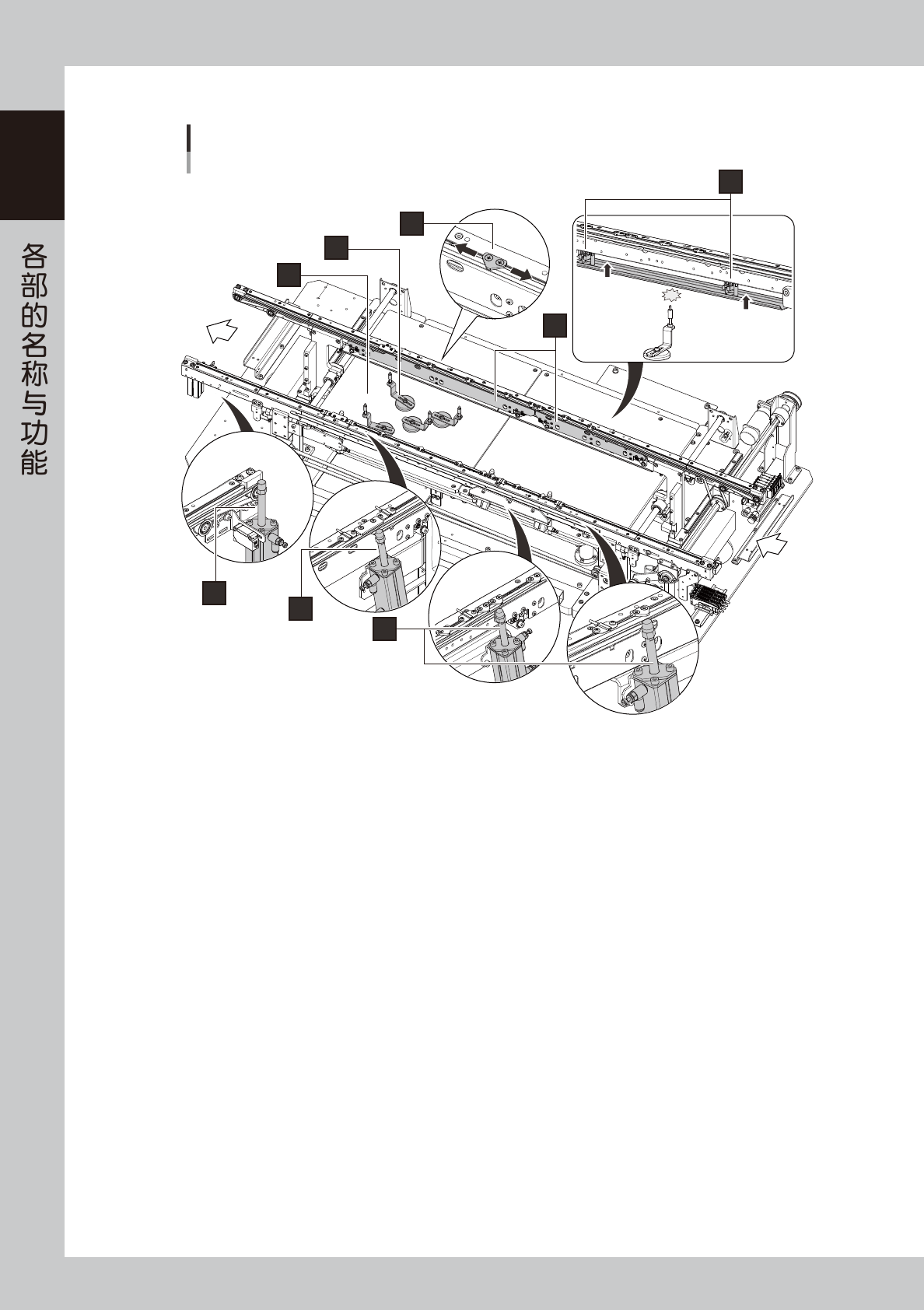

■ YSM20R 单轨 L=510mm 机型
传送装置
以右→左传送基板为例
传板方向
6
7
8
4
5
1
2
3
25124-KMK-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
单轨 L=510mm 机型时，待机挡板有 2 处，根据基板尺寸不同切换使用。
2. 主挡板
贴装位置的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
单轨机型只有 1 个主挡板。
3. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
4. 顶板
5. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
6. 基板压板
7. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
单轨 L=510mm 机型时，基板固定夹组件有 2 个，大小不同。
8. 顶针上升防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。
