3.9 负荷
“负荷”画面，只有配备 FM 贴装头的机型才显示。使用负荷控制时，实时显示负荷控制的结果。

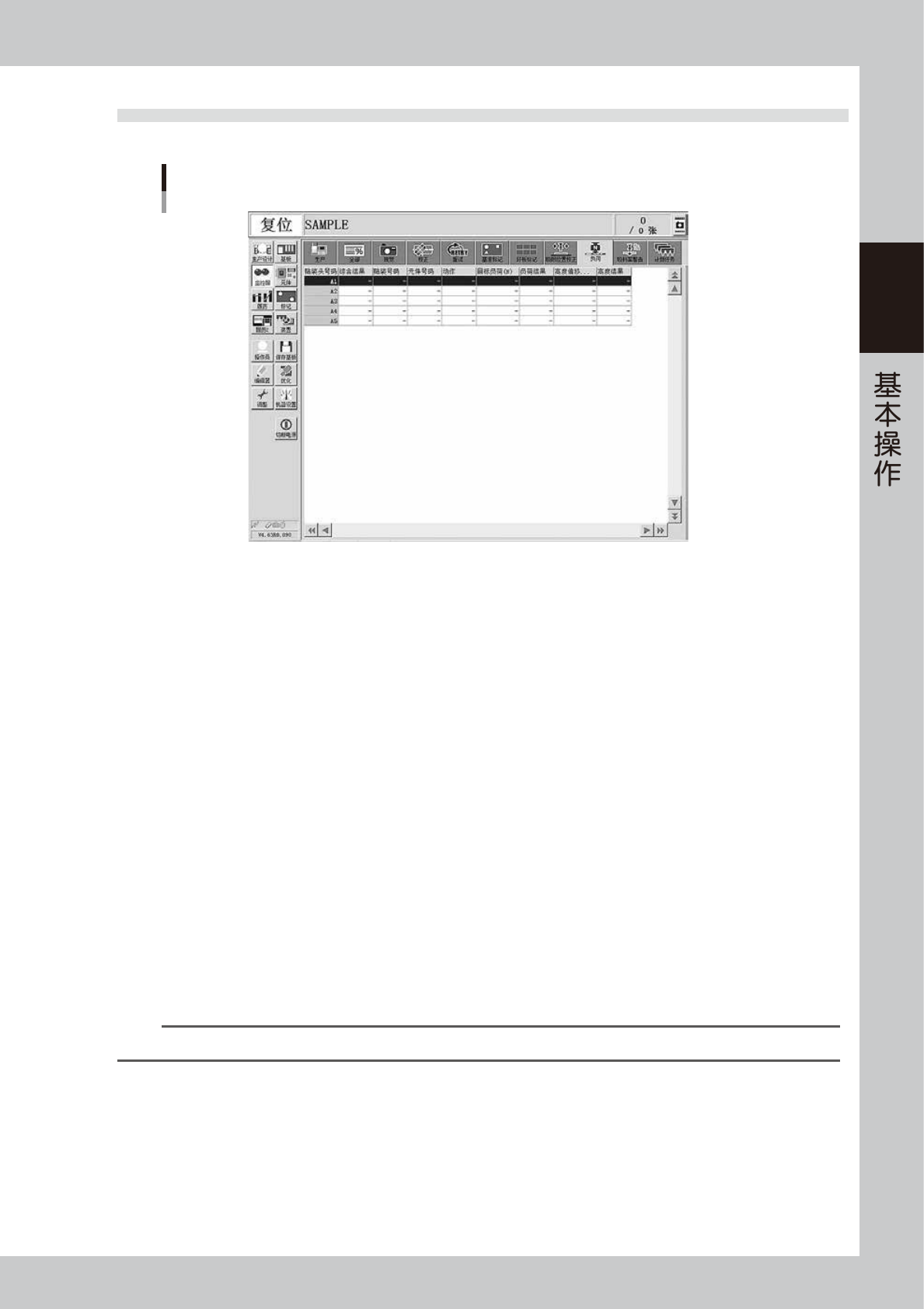

监控屏：负荷
26221-KMK-00
‧
贴装头号码
显示贴装头的号码。
‧
综合结果
以“OK”或“NG”显示负荷结果与高度结果的综合结果。
‧
贴装号码
显示贴装号码。
‧
元件号码
显示元件号码。
‧
动作
显示进行了负荷控制的动作 ( 吸料、浸焊、贴料 )。
‧
目标负荷 (N)
显示目标负荷值。
‧
负荷结果
以“OK”或“NG”显示负荷控制的结果。进行负荷控制时，如果没有基板或元件会显示为“NG”。
‧
高度偏移量 (mm)
显示以目标坐标为基准的偏移距离。正值为向上方偏移，负值为向下方偏移。
‧
高度结果
将“高度偏移量”与“错误判定距离”进行比较并以“OK”或“NG”显示比较的结果。
n
要点
“错误判定距离”是机器设置画面内的参数，更改设置必须由拥有管理员权限的人员进行。
2-34
2
3.10 吸料率警告
“吸料率警告”画面，只有使用吸料率警告功能时才显示。在本画面可以查看各元件、各贴装头的吸料率下降状况。
吸料率在贴装组的贴装完成之后，立即更新。但，未使用的元件或贴装头，不会显示吸料率。运行中的吸料率采
用不同的颜色同步显示。
■ 显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜ ×( 吸料率 ) ≤ 100%。
黄色 注意 [注意(黄色)]%〜[警告(红色)]% 吸料率为 [ 警告 ( 红色 )]% ＜ ×( 吸料率 ) ≤ [ 注意 ( 黄色 )]%。
红色 警告 [警告(红色)]%〜0%
吸料率为 0% ≤ ×( 吸料率 ) ≤ [ 警告 ( 红色 )]%。
[ 机器设置 ]-“规格信息”-“吸料率警告规格”画面中的“控制停
止 ( 红 )”的设置为“执行”时，报错并停止运行。( 控制停止的默
认设置为“不执行”)
粉红 观察 任意
若吸料率在 [ 警告 ( 红色 )]% 的范围以内，可以通过单击 [ 个别选择 ]
按钮或 [ 全部选择 ] 按钮，使行由红色变为粉红。
该状态下，即使将“控制停止”设置为“执行”，贴片机也不会停
止运行。
n
要点
上表参数的设置在机器设置画面进行，更改 [ ] 内 % 的数值必须由拥有管理员权限的人员进行。
“各元件信息”选项卡画面
监控屏：吸料率警告
各元件信息
26222-KMK-00
· No.
显示元件号码 ( 元件信息数据的 No.)。
· 工作台
显示使用该元件的工作台。本机显示为 A 工作台。
· 安装位置
显示装有该元件的送料器的安装位置。
· 元件名
显示元件的名称。
· 料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
2-35
2
· 吸料率 (%)
显示各元件的吸料率。吸料率的计算公式 ：(1 － ( 出错次数 ÷ 消耗数 ))×100 ＝吸料率
‧
送料器 MACS
显示送料器 MACS 的状态，即料带位置自动示教的结果。
‧
偏移量 X、Y(mm)
显示送料器 MACS 的校正量。
n
要点
送料器 MACS 是将送料器的特定位置作为标记进行识别并对吸附位置进行校正的功能。一般，在吸附 1005 规格以下的元件时进行
送料器 MACS 校正。
“各 Head 信息”选项卡画面
监控屏：吸料率警告
各Head信息
26223-KMK-00
· 工作台
显示对象的工作台。本机显示为 A 工作台。
· Head No.
显示使用的贴装头的号码。
‧
吸嘴类型
显示使用的吸嘴类型。
· Head 类型
显示使用的贴装头的吸嘴更换方法等。( 自动更换吸嘴、手动更换吸嘴等 )
· 吸料率 (%)
显示各贴装头的吸料率。吸料率的计算公式 ：(1 － ( 出错次数 ÷ 消耗数 )×100= 吸料率
‧
吸嘴 MACS
显示吸嘴 MACS 的状态，即吸嘴被校正的结果。
n
要点
吸嘴 MACS 是检出装在贴装头上的吸嘴的位置之后对吸附位置进行校正的功能。与送料器 MACS 相同，对吸附 1005 规格以下的
元件的吸嘴进行吸嘴 MACS 校正。
‧
中心 X、Y(mm)、偏移量 X、Y(mm)
显示吸嘴 MACS 的校正量。
