1.4 进行暖机运行
启动贴片机之后，需进行暖机运行。暖机运行的时间大致为 10 分钟。但是，完成上次生产两个小时之内再开机，
可省略暖机运行。
1
按生产设计画面的 [ 暖机 ] 按钮。
打开“暖机”画面。
2
输入暖机运行的时间。
按 [ 在指定时间停止 ] 按钮，输入暖机时间，一般为 10 分钟左右。
按[暖机]按钮，打开暖机画面
生产设计画面
暖机时间的设置
按此按钮
输入暖机时间
26303-KMK-00
3
按 [ 开始 ] 按钮，开始暖机运行。
“进展状态”栏显示暖机经过的时间和状态。
c
注意
暖机运行过程中，如果发生异常情况，请立即按 [ 停止 ] 按钮中断暖机运行，查明异常原因并采取相应措施。
开始暖机运行
显示暖机的进展状态
[开始]按钮 [停止]按钮
26304-KMK-00
4
结束暖机运行。
到达 Step2 设置的时间之后，贴片机会自动停止暖机运行。按 [ 关闭 ] 按钮，返回前一画面。
3-6
3
1.5 选择基板程序
从登录的基板程序中选择生产用的基板程序。
1
打开“选择基板”画面。
按“生产设计”画面中的 [ 选择基板 ] 按钮，打开“选择基板”画面。
YSM20WR 双轨机型时，会显示轨道选择按钮，按此按钮，切换到想要进行生产的轨道。( 使用两条轨道
进行生产时，切换到 [ 轨道并用 ] 按钮 )。
2
选择基板程序。
1. 从“选择基板”画面的基板程序列表中选择生产用的基板程序。
2. 按 [ 选择 ] 按钮，选定的基板程序被读入。

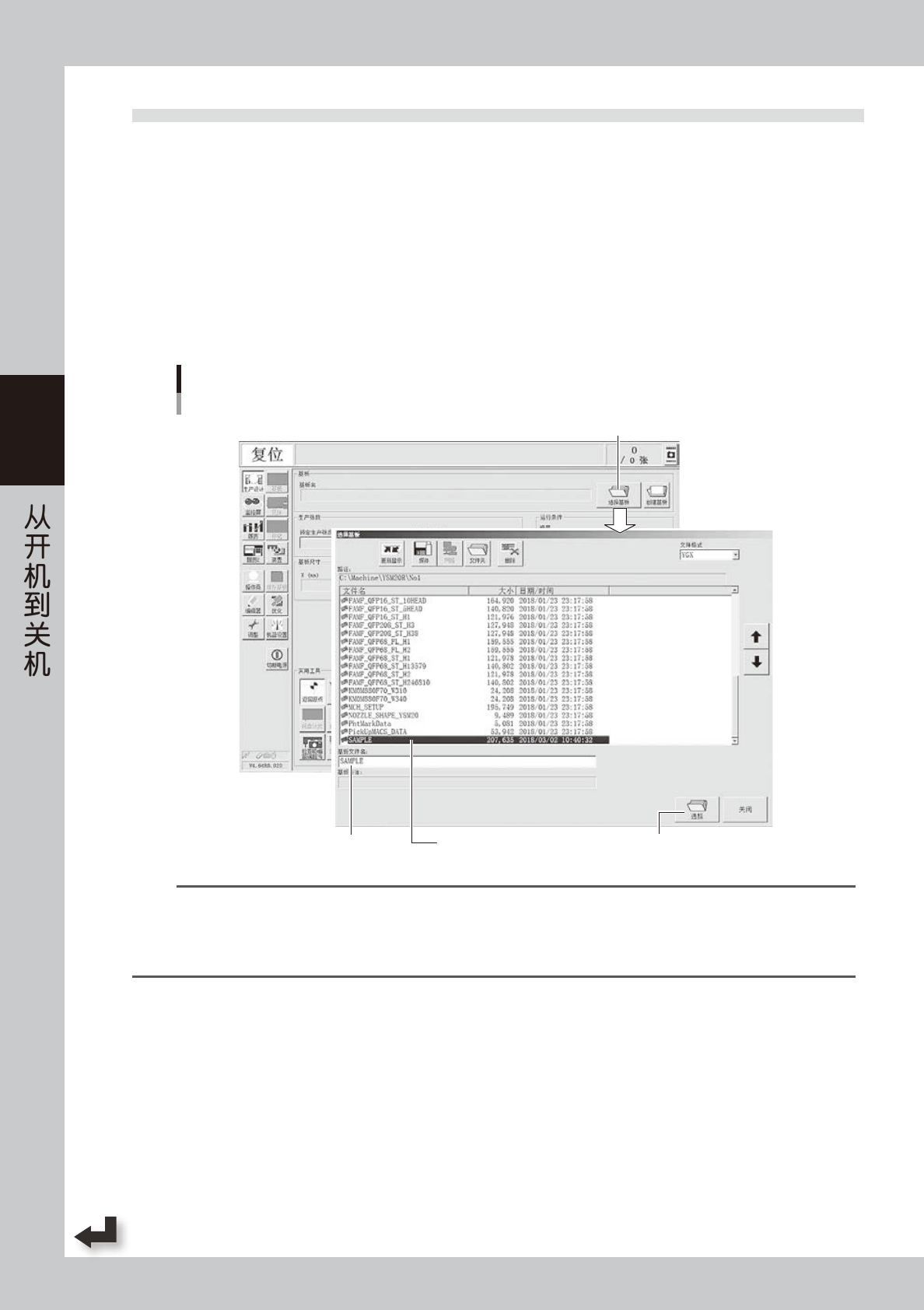

[选择基板]按钮
选择基板程序
“生产设计”画面
从已登录的基板程序列表中选择显示选定的基板名 [选择]按钮
26305-KMK-00
参考
YSM20WR 双轨机型时 ：
•
用轨道选择按钮选择 [ 轨道并用 ] 时，显示合并后的基板程序，称为合并基板程序。
合并基板程序，是将 2 个基板程序合并为 1 个文件的基板程序。合并基板程序以橙色的图标显示。
•
选择合并基板程序时，生产设计画面的自由区会显示基板文件名和所选轨道将要生产的基板名。
3-7
3
1.6 调整传送装置
传送装置需根据选定的基板程序进行调整。
调整作业主要有“排列顶针”、“调整基板压板”、“确认基板的固定状态”3 项。
n
要点
在双轨贴片机中使用两条轨道进行生产时，用轨道转换按钮切换到想要操作的轨道后再进行调整。
■ 基板的固定方法
一般，基板固定方法设定为“外形基准”。
固定基板的流程如下 ：
1.传送轨上传来的基板在贴装位置碰到主挡板立即停止传送。
2.基板固定夹顶起基板的边缘，将基板夹入基板压板之间进行固定。
3.基板边缘以外的部分，用顶针支撑。

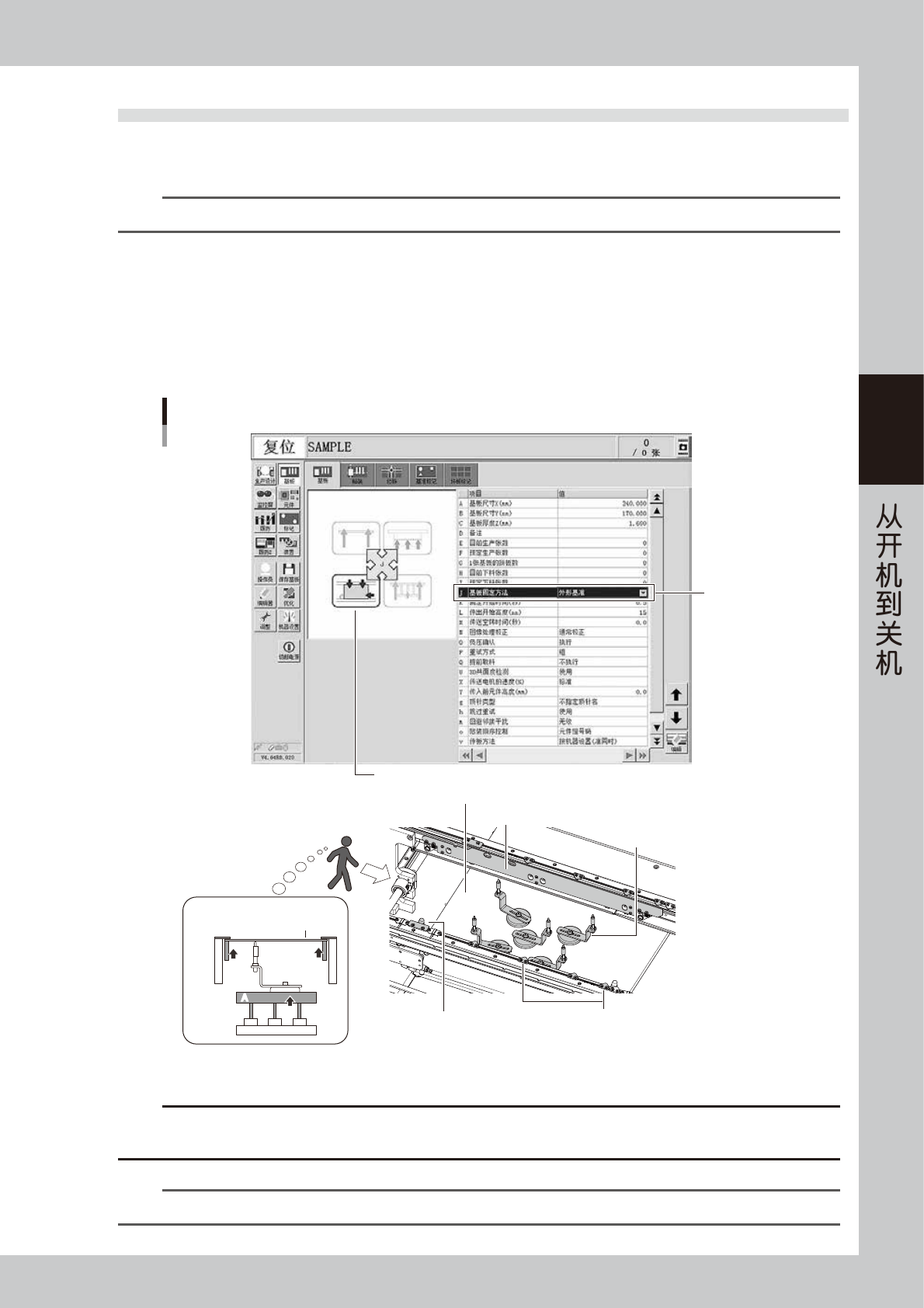

基板固定示意图(侧视图)
C. 顶针
A. 顶板
B. 基板固定夹
主挡板
基板
D. 基板压板
BB
DD
C
AA
基板固定方法
基板固定方法
基板固定示意图
26306-KMK-00
c
注意
若基板上有切槽等时，传送装置的各基板传感器可能无法感应到基板。此时，需要修改机器设置中的相关参数或调整传感器的位置。
因此，开始生产之前，请务必确认传板状态。
n
要点
本机固定基板的标准方法为“外形基准”。采用其它方法固定基板时，可能需要对贴片机进行改装或需要通过测试之后再变更。
