3-1
3
1.从开机到关机

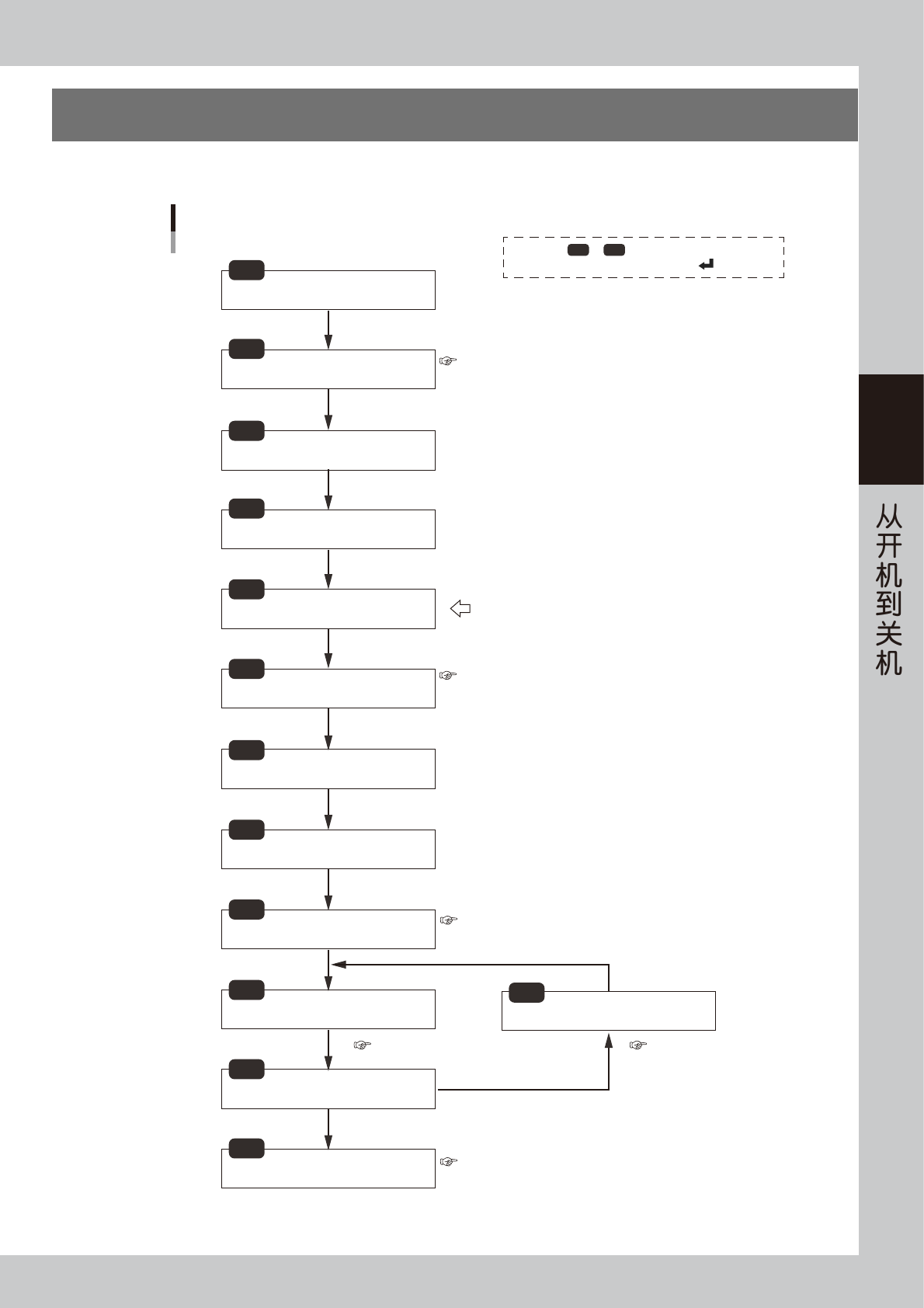

从开机〜生产〜关机的基本操作流程，如下图所示。
接通电源
返回原点
开机
进行作业前的点检
选择操作人员
从中途开始运行
进行暖机运行
选择基板程序
调整传送装置
准备带装元件 (带式送料器)
准备盘装元件
(选配有托盘供料装置时)
开始生产
结束生产
关机
1.1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.10
1.11
1.12
2.
2.
排列顶针
调整基板压板
确认基板的固定状态
确认运行速度
返回原点
切断电源
从中途开始运行
跳过拼板
生产过程中切换基板程序时，从本步骤开始
确认吸嘴
1.9
确认吸嘴的种类
检查吸嘴前端是否有脏污
从开机到关机的基本操作流程
※ 点击图中的 〜 ，可以跳转到该部位的详细介绍页面。
需要返回本页时，按页面左下角或右下角的 按钮。
25300-KMK-00
3-2
3
1.1 进行作业前的点检
e
接通电源之前，请确认下列内容。
w
警告
点检作业，请务必在关闭电源或按下急停按钮的状态下进行。
■ 作业前点检一览表
点检部位 点检要点
电源 贴片机正面右下方的电源箱中连接着指定的电源。
气源 供给气压达到了指定的气压 (0.45MPa)。
安全机盖 已关闭。
送料器
送料器已固定在送料器架上，无翘起。
送料器的吸料位置及其周围无异物。
送料器尾盖内无盖带积存。( 送料器尾盖为关闭状态。)
送料器架、一次性换料车
送料器架上无异物。
料车夹固部及其周围无异物。
传送轨 传送轨上无异物。传送轨托架下方无顶针等。
贴装头 吸嘴的安装状态正常。
吸嘴 吸嘴无缺损、黏附锡膏、回弹不良的现象。
托盘供料装置 ( 选配 )
载盘已正确安装。载盘上无异物。
贴片机侧无载盘余留。
载盘更换台上无载盘 (sATS30NS)。
柜门已关闭。
柜门开关 (cATS10) 已旋至“CLOSE”。
载料箱开关 (sATS30、sATS30NS) 已旋至“RUN”。
空料带回收箱 ( 选配 ) 无空料带堆积。
3-3
3
1.2 开机
下面，介绍开机的方法。
w
警告
若开机，多层信号灯会随之亮灯。贴片机正常运行时，亮绿灯 ; 出错或联锁时亮黄灯 ( 蓝灯 ); 紧急停机时，亮红灯 ( 白灯 )。
多层信号灯亮绿灯时，严禁进入贴装头的可动范围以内。
1
接通贴片机的电源。
向右转动贴片机正面右下方的电源主控开关至 ON，接通电源。系统启动，显示“正在初始化”画面并
载入机器运行所需的程序。
ON
OFF
电源主控开关
25301-KMK-00
“正在初始化”画面
26300-KMK-00
2
安装料车。
使用一次性换料车的机型，请参照前述第 2 章“4.1.3 将一次性换料车安装在贴片机上”中介绍的步骤，
安装料车。
3
返回原点。
显示“返回原点”对话框，按 [READY ( 准备就绪 )] 按钮之后，按照画面的提示进行返回原点。
n
要点
若此时没有进行返回原点，可以在本章后述“1.4 进行暖机运行”之前，按“生产设计”画面的 [ 返回原点 ] 按钮进行返回原点。
