■ YSM20WR 双轨机型
正方向
负方向
W2轴
轴的组成
以右→左传送基板为例
基准侧
传送轨
轨道 1
轨道 2
W1轴
PU1轴
PU2轴
YB轴
YA轴
XA轴
XB轴
■ 主轴部
■ 传送部
25146-KMK-00
■ 主轴部
轴名 功能、用途
双梁
XA 轴、XB 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
YA 轴、YB 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
■ 传送部
轴名 功能、用途
W1、W2 轴 调节传送宽度。传送轨向宽方向移动时的方向为正方向。
PU1、PU2 轴 使顶板上下移动。向上为正方向。
1-61
1
8.其它选配装置
本机的可选配置还有共面度检查器、静电消除器与 UPS( 不间断电源装置 )。
8.1 共面度检查器
作为可选配置，本机可以选配带共面度检查器的多视觉相机。
在多视觉相机识别元件的同时，共面度检查器从斜向识别元件，高速检查 QFP、SOP 的引脚或 BGA 凸点的直线性
与共面度并判定良否。
共面度检查器主要进行下列 2 项检查。
•
共面度检查
检查引脚元件与 Ball 元件的端子底面是否均一，防止因跷脚等引起的贴装不良。
•
元件识别面高度检查
防止引脚元件被反面贴装。
共面度检查器
多视觉相机
共面度检查器
25136-KMK-00
n
要点
关于共面度检查器的使用方法，请参照别册《程序设计手册》。
1-62
1

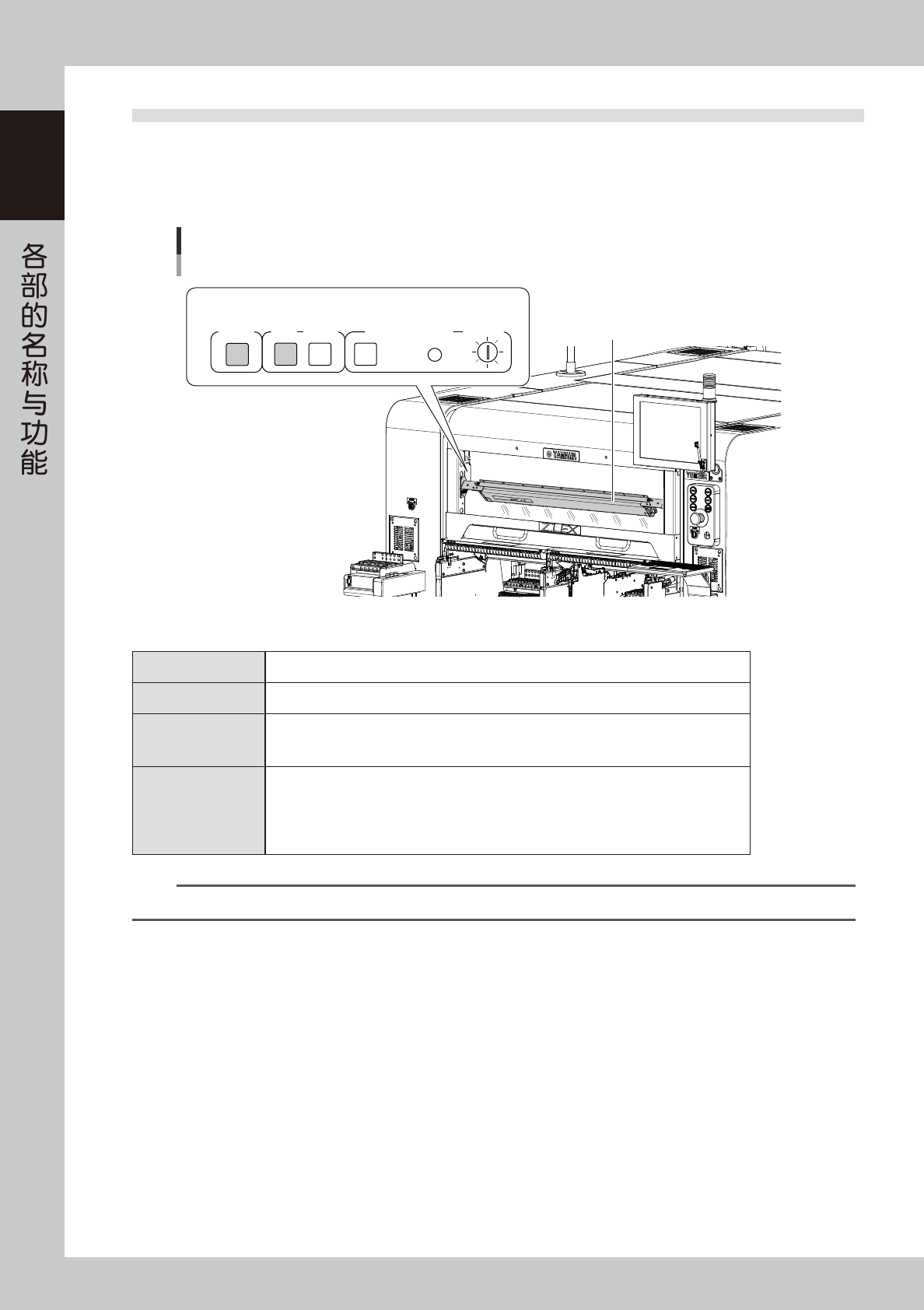

8.2 静电消除器
剥离带装元件的盖带时会产生静电，为减少静电，本机可以选配静电消除器。但，静电消除器的除电性能，根据
使用环境、除电对象的基板、元件的材质、形状不同会有所不同。因此，这并不保证可以完全消除静电。
本机的静电消除器安装在贴片机的安全机盖里侧。贴片机出厂时静电消除器的安装方向对准在送料器的吸料位置
附近，可以根据基板与元件的规格任意调整静电消除器的安装角度。
静电消除器
静电消除器
POWER
ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
静电消除器的指示器
25137-KMK-00
■ 静电消除器指示器的显示
POWER 正常接通电源时，绿色 LED 亮灯。
RUN 正常运行时，绿色 LED 亮灯。
ALARM
因放电针脏污而异常放电或放电针老化，以及静电消除器内部发生异常时，红色 LED 亮灯。
贴片机侧也会报警。
CLEANING TIMER
转动“T.SELECT”调节器设定定时进行清洁。
只要超过了设定的时间，“CLEANING”的黄色 LED 就会亮灯。
按 [RESET] 按钮，可以使亮着的黄灯熄灯。
※ 贴片机出厂时未设定定时清洁。
n
要点
有关静电消除器的详细内容，请参阅静电消除器制造商的使用说明书。
