1-57
1
■ FM 贴装头单元
5 1
5 1
51
正方向
负方向

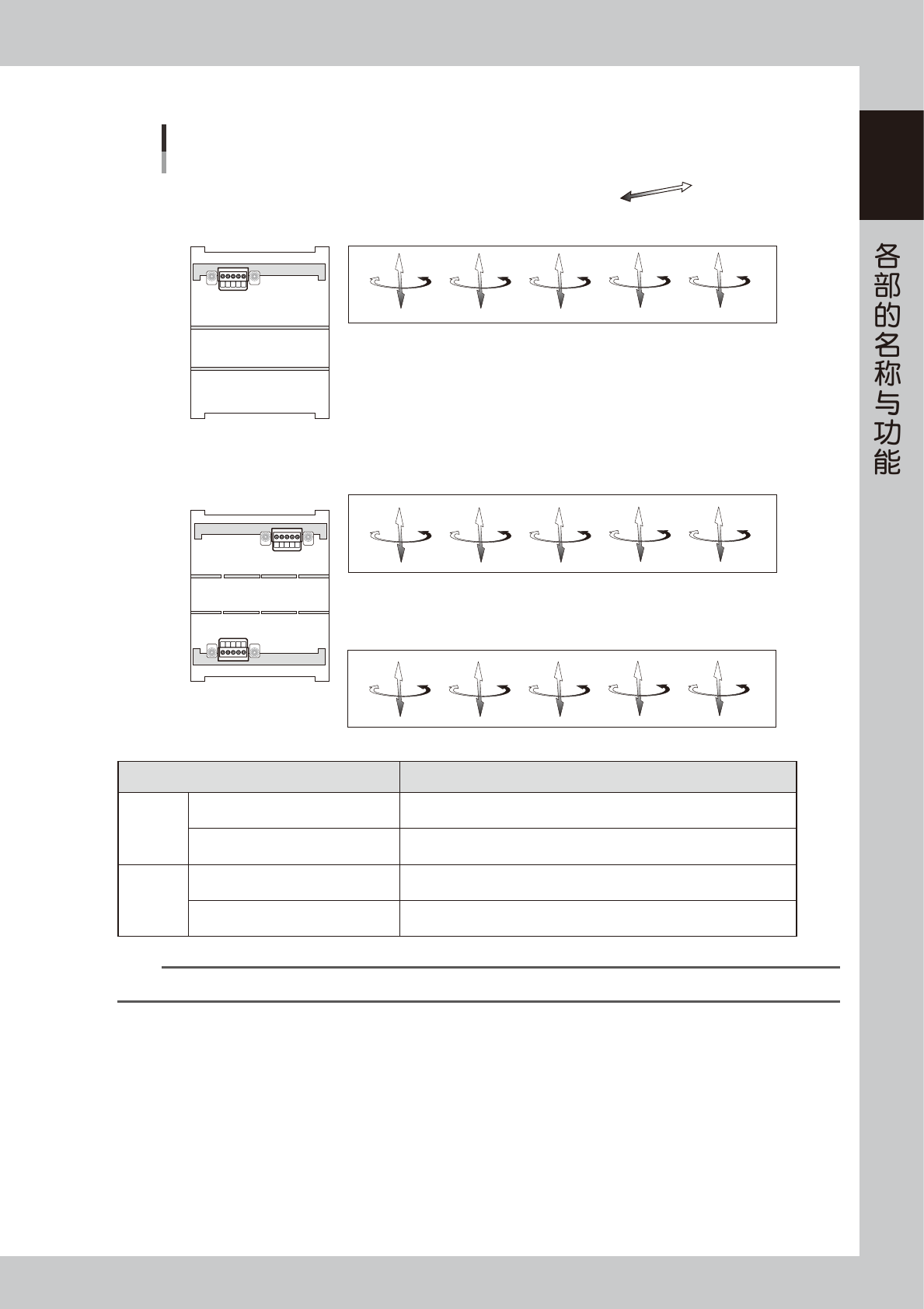

FM 贴装单元的轴组成
以从贴片机正面看时为例
A工作台 贴装头单元
ZA1轴
RA1轴
ZA2轴
RA2轴
ZA3轴
RA3轴
ZA4轴
RA4轴
ZA5轴
RA5轴
B工作台 贴装头单元
ZB5轴
RB5轴
ZB4軸
RB4轴
ZB3轴
RB3轴
ZB2轴
RB2轴
ZB1轴
RB1轴
贴装头单元
ZA5轴
RA5轴
ZA4轴
RA4轴
ZA3轴
RA3轴
ZA2轴
RA2轴
ZA1轴
RA1轴
■ 单梁
■ 双梁
贴片机正面
贴片机正面
A工作台
B工作台
25133-KMK-00
轴名 功能、用途
FM
单梁
ZA1 轴〜 ZA5 轴
分别使各个贴装头上下移动，吸附、贴装元件。
向下为正方向。
RA1 轴〜 RA5 轴
分别使各个贴装头的吸嘴轴旋转。
逆时针方向为正方向。
FM
双梁
ZA1 轴〜 ZA5 轴、ZB1 轴〜 ZB5 轴
分别使各个贴装头上下移动，吸附、贴装元件。
向下为正方向。
RA1 轴〜 RA5，RB1 轴〜 RB5 轴
分别使各个贴装头的吸嘴轴旋转。
逆时针方向为正方向。
n
要点
双梁机型中，前侧的贴装头单元称为“A 工作台”；后侧的贴装头单元称为“B 工作台”。
1-58
1

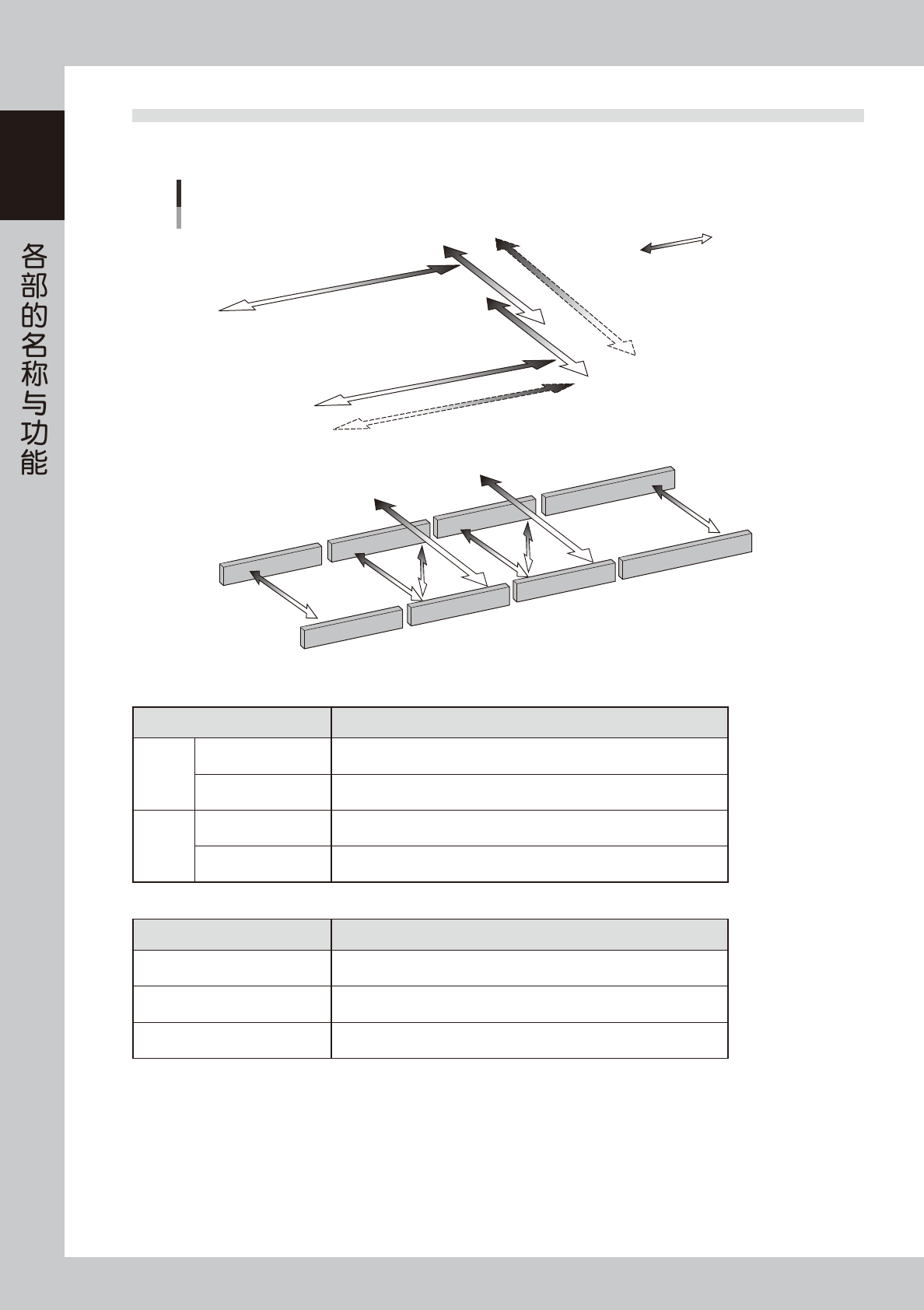

7.2 主轴、传送部的轴组成
■ YSM20R 双段输送台机型
正方向
负方向
YB轴
YA轴
YA轴 (单梁)
XA轴
XA轴 (单梁)
XB轴
U1轴
W1轴
W4轴
W2轴
U2轴
W3轴
轴的组成
以右→左传送基板为例
■ 主轴部
■ 传送部
PU1轴
PU2轴
输送台 2
输送台 1
入口传送轨
出口传送轨
25134-KMK-00
■ 主轴部
轴名 功能、用途
单梁
XA 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
YA 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
双梁
XA 轴、XB 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
YA 轴、YB 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
■ 传送部
轴名 功能、用途
U1、U2 轴
使传送轨 (W2、W3) 沿 Y 轴方向移动。向贴片机里侧为正方向。
使贴装位置接近贴装头单元，可以缩短产距。
W1、W2、W3、W4 轴
调节传送宽度。
传送轨向宽方向移动时的方向为正方向。
PU1、PU2 轴
使顶板上下移动。
向上为正方向。
1-59
1
■ YSM20R 单轨机型
正方向
负方向
W轴
轴的组成
以右→左传送基板为例
■ 主轴部
PU轴
■ 传送部
YB轴
YA轴
YA轴 (单梁)
XA轴
XA轴 (单梁)
XB轴
25135-KMK-00
■ 主轴部
轴名 功能、用途
单梁
XA 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
YA 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
双梁
XA 轴、XB 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
YA 轴、YB 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
■ 传送部
轴名 功能、用途
W 轴
调节传送宽度。
传送轨向宽方向移动时的方向为正方向。
PU 轴
使顶板上下移动。
向上为正方向。
