2-41 2 4. 带装元件的准备 4.1 带式送料器 4.1.1 带装元件的安装 下面，以 ZS 电动送料器为例介绍将带装元件装入送料器的方法。 关于 SS 电动送料器的详细使用方法，请参照《SS FEEDER 用户操作手册》 。 c 注意 安装带装元件时，请务必使用上料台或离线上料台安装。直接在贴片机上安装，可能会使料带上的元件掉落到贴片机内部。因此， 请勿直接在贴片机上安装带装元件。 n 要点 安装带装元件时，请务必先确认压…
2-40
2
3.13 共面度检查
“共面度检查”画面，只有选配了共面度检查器时才显示。使用共面度检查功能时，实时显示共面度检查的结果。
监控屏：共面度检查
26235-KMK-00
‧
Head 号码
显示正在使用的贴装头号码。
‧
元件号码
显示正在使用的元件号码。
‧
元件名
显示正在使用的元件名。
‧
容许值 [
µ
m]
显示元件信息中设置的共面度容许值。
‧
错误编号
显示发生共面度错误的编号。
‧
拍照次数
显示共面度检查过程中拍摄图像的次数。
‧
最大翘脚量检出位置
显示检测到最大翘脚量的引脚号码。
‧
最小翘脚量检出位置
显示检测到最小翘脚量的引脚号码。
‧
共面度 [
µ
m]
显示共面度检查的结果。
‧
最大翘脚量 [
µ
m]
显示翘脚量的最大值。
‧
最小翘脚量
显示翘脚量的最小值。
‧
识别面高度 [
µ
m]
显示识别面的高度 ( 元件底面的高度 )。
2-41
2

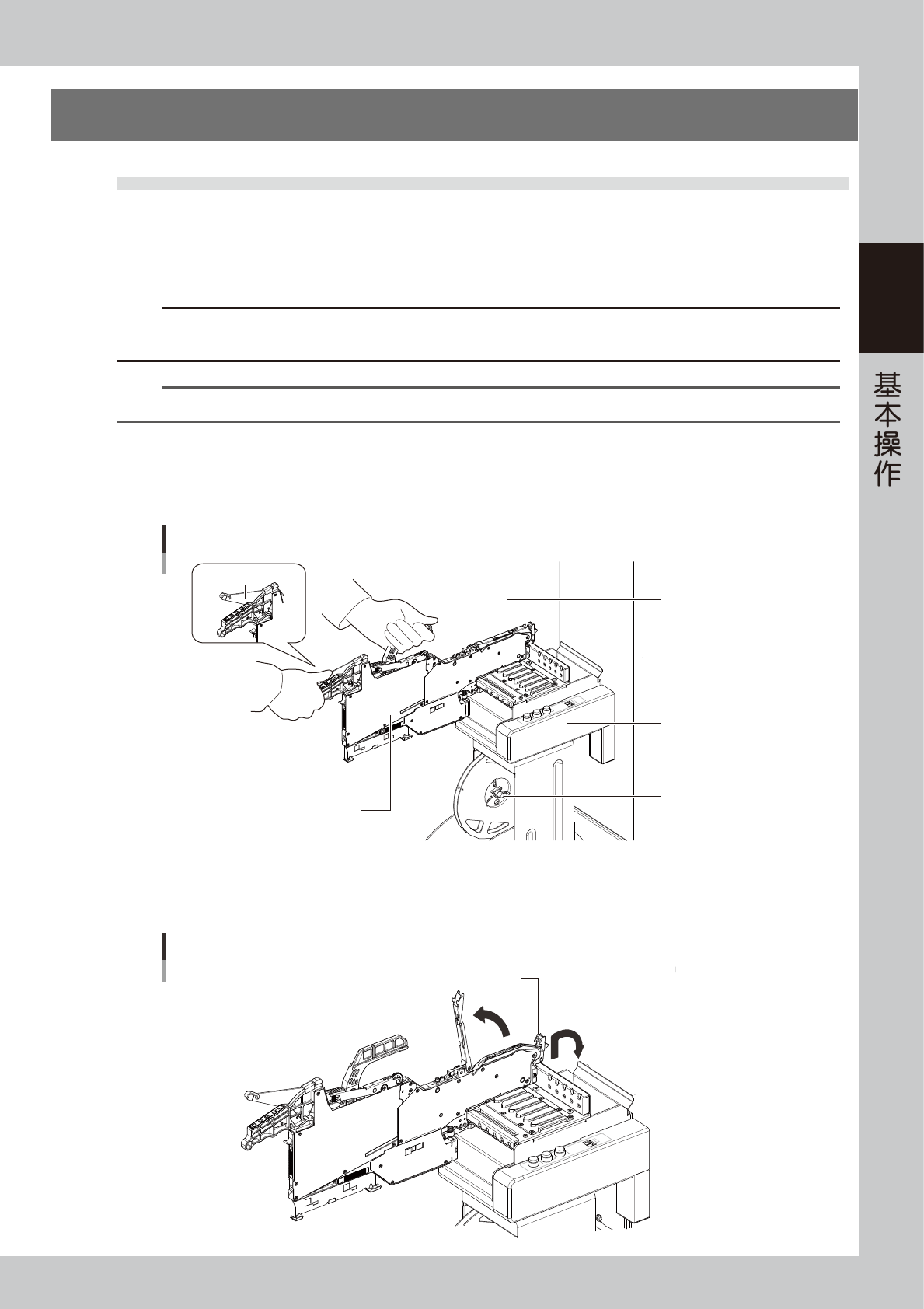

4.带装元件的准备
4.1 带式送料器
4.1.1 带装元件的安装
下面，以 ZS 电动送料器为例介绍将带装元件装入送料器的方法。
关于 SS 电动送料器的详细使用方法，请参照《SS FEEDER 用户操作手册》。
c
注意
安装带装元件时，请务必使用上料台或离线上料台安装。直接在贴片机上安装，可能会使料带上的元件掉落到贴片机内部。因此，
请勿直接在贴片机上安装带装元件。
n
要点
安装带装元件时，请务必先确认压料盖周围没有粘附元件或尘屑等异物。
1
安装送料器与料带盘。
1. 握住送料器的手柄杆，将送料器安装在上料台或离线上料台最左侧的安装位置 ( 有送料器用接口 ) 上。
2. 将料带盘放置在料带盘托架中。
安装送料器
送料器
上料台
手柄杆
安装在最左侧
料带盘托架
(7英寸料带盘用)
25202-KMK-00
2
提起压料盖。
将前端压料扣边向上提起边向前拉开之后，提起压料盖。
前端压料扣
提起压料盖
压料盖
25203-KMK-00
2-42
2

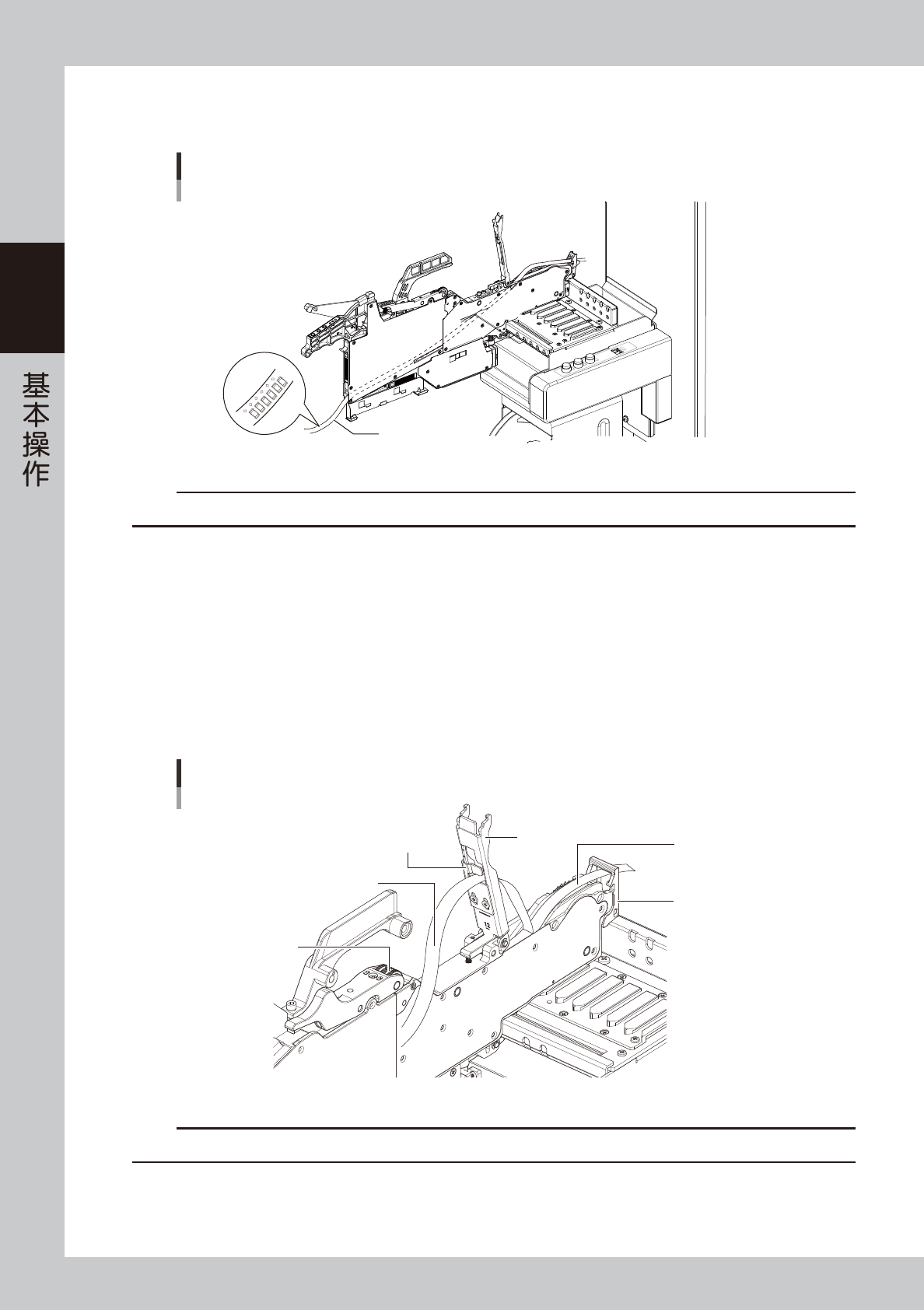

3
将料带装入送料器。
从送料器后方的孔中插入料带。
注意料带的正反面
安装料带
料带
25204-KMK-00
c
注意
请勿装错料带的正反面。
4
剥离盖带。
料带由装有电子元件的“载带”和覆盖在元件上面的“盖带”两层组成，先剥离“盖带”，使盖带可以到
达卷带齿轮位置。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷带齿轮。
压料盖
前端压料扣
载带、盖带
压料板
盖带
卷带齿轮
载带
25205-KMK-00
c
注意
穿盖带时，请勿使压料盖与压料板变形。
