2-69 2 5.2 将盘装元件装入载盘 5.2.1 载盘与载料箱各部的名称与使用注意事项 下面，介绍盘装元件用的载盘与载料箱各部的名称与使用注意事项。 ■ 载盘各部的名称 载盘 载盘抽出柄 (T型) 托盘装载面 载盘更换台侧 载盘原点 托盘固定用磁块 3.5mm 5.5mm ■ sATS30NS专用载盘 3.5mm 3.5mm 346mm 载盘抽出柄 340mm 参考) sATS30、cATS10 用的载盘 向托盘供料装置 插入时的方…
2-69
2
5.2 将盘装元件装入载盘
5.2.1 载盘与载料箱各部的名称与使用注意事项
下面，介绍盘装元件用的载盘与载料箱各部的名称与使用注意事项。

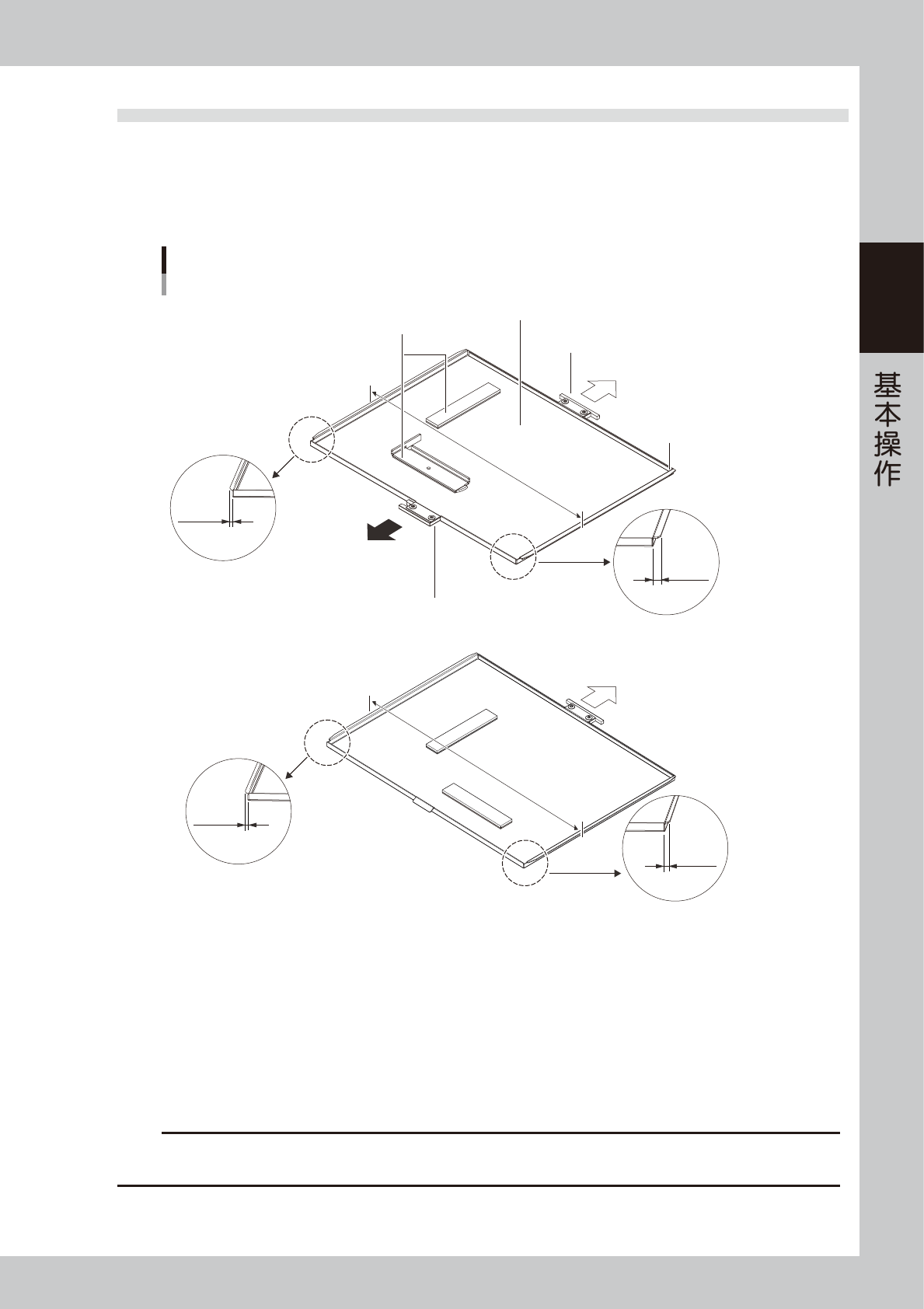

■ 载盘各部的名称
载盘
载盘抽出柄 (T型)
托盘装载面
载盘更换台侧
载盘原点
托盘固定用磁块
3.5mm
5.5mm
■ sATS30NS专用载盘
3.5mm
3.5mm
346mm
载盘抽出柄
340mm
参考) sATS30、cATS10 用的载盘
向托盘供料装置
插入时的方向
25236-KMK-00
•
载盘抽出柄
载盘抓手抓住此柄，抽出或退回载盘。sATS30NS 专用载盘两侧都有抽出柄，除了向托盘供料装置侧抽出外，还可向载盘更
换台抽出。安装载盘时，需将 T 型抽出柄朝向托盘供料装置侧插入。
•
托盘装载面
sATS30NS 专用载盘可以装载的最大托盘为 L325×W230，sATS30、cATS10 用的载盘可以装载的最大托盘为 L335×W230。
T 型载盘抽出柄朝向里侧时里侧的右角位置为载盘的原点。
•
托盘固定用磁块
将元件托盘固定在托盘装载面时使用。
c
注意
sATS30NS 用的载盘与其它托盘供料装置 (sATS30、cATS10) 用的载盘尺寸与边缘部的形状不同。若将 sATS30NS 用的载盘插入其它
托盘供料装置中使用，载盘可能会跌落，请注意。
2-70
2
■ 载料箱各部的名称
载料箱
以sATS30NS专用的载料箱为例
防止载盘滑落用止动杆
载料箱抽出用把手
搬动用把手
闩锁
25237-KMK-00
•
搬动用把手
双手把住此把手，搬动载料箱。不搬动或将载料箱装入托盘供料装置中时需折叠在箱顶。
•
载料箱抽出用把手
从托盘供料装置中抽出载料箱或安装载料箱时使用。
•
闩锁
防止载盘从载料箱中滑出。搬动载料箱与生产运行过程中需关闭闩锁。
•
防止载盘滑落用止动杆
与闩锁相同，在搬动载料箱时防止载盘滑落。生产运行过程中需叠放在载料箱顶。
■ 载盘与载料箱的使用注意事项
使用载盘与载料箱时，请务必遵守下列注意事项。
‧
载盘与载料箱需在干净的环境中存放，请勿粘附尘屑、脏污、油渍等。
‧
请勿使载盘或载料箱跌落，也请勿过度撞击或施加压力。
因跌落等导致变形的载盘或载料箱，请勿使用。
‧
载盘与载料箱的棱角部可能会造成受伤，使用时请务必注意安全。
‧
搬动载料箱时，必须双手把住载料箱顶部的左右把手，水平移动。
‧
搬动载料箱时，请务必关闭闩锁并将防止载盘滑落的止动杆嵌入下侧圆孔之后再搬动。
‧
将载料箱装入托盘供料装置之前，请务必确认已将防止载盘滑落的止动杆向上拉起叠放在载料箱顶，顶部左右的把手也
已经折叠。
