1-23 1 4. 供料部 4.1 供料方式 本机的供料部，有安装带式送料器的固定送料器架与驱动选配装置的电源接口、气源接口。 ■ 供料方式 机器结构 以双梁、双段输送台机型为例 32连一次性换料车ｘ4台 70连固定送料器架ｘ2 前后都选配有托盘供料装置 1 32 33 64 64 164 132 101 164 133 1 70 170 101 cATS10 or sATS30 or sATS30NS cATS10 or sAT…
1-22
1
3.4.4 使用吸嘴轴排气废弃微型元件的方法
本机在废弃微型元件 (0603 规格以下 ) 的动作中，若在丢弃到废弃箱之后的检查 ( 负压检查或侧面识别相机检查 )
中被检出有元件或脏污粘附时，将进一步在排气站进行吸嘴轴排气来清除。
使用吸嘴轴排气可废弃的对象元件由下列 3 项决定。
1.配备排气站的贴片机。
2.[ 机器设置 ]-“机器数据”-“机械坐标”-“位置坐标”画面中的“吸嘴轴排气废弃”参数的设定为“使用”，“废弃尺寸”、
“排气时间”参数中设定有数值。
3.可废弃的元件的尺寸小于在 2. 中设定的尺寸。
关于废弃元件之后的检查，基板程序的 [ 元件 ] -“侧面视觉相机”画面的“B. 检查元件被带回”的设定为“使用”
时，由侧面视觉相机进行检查 ；设定为“不使用”时，由负压检查进行判定。

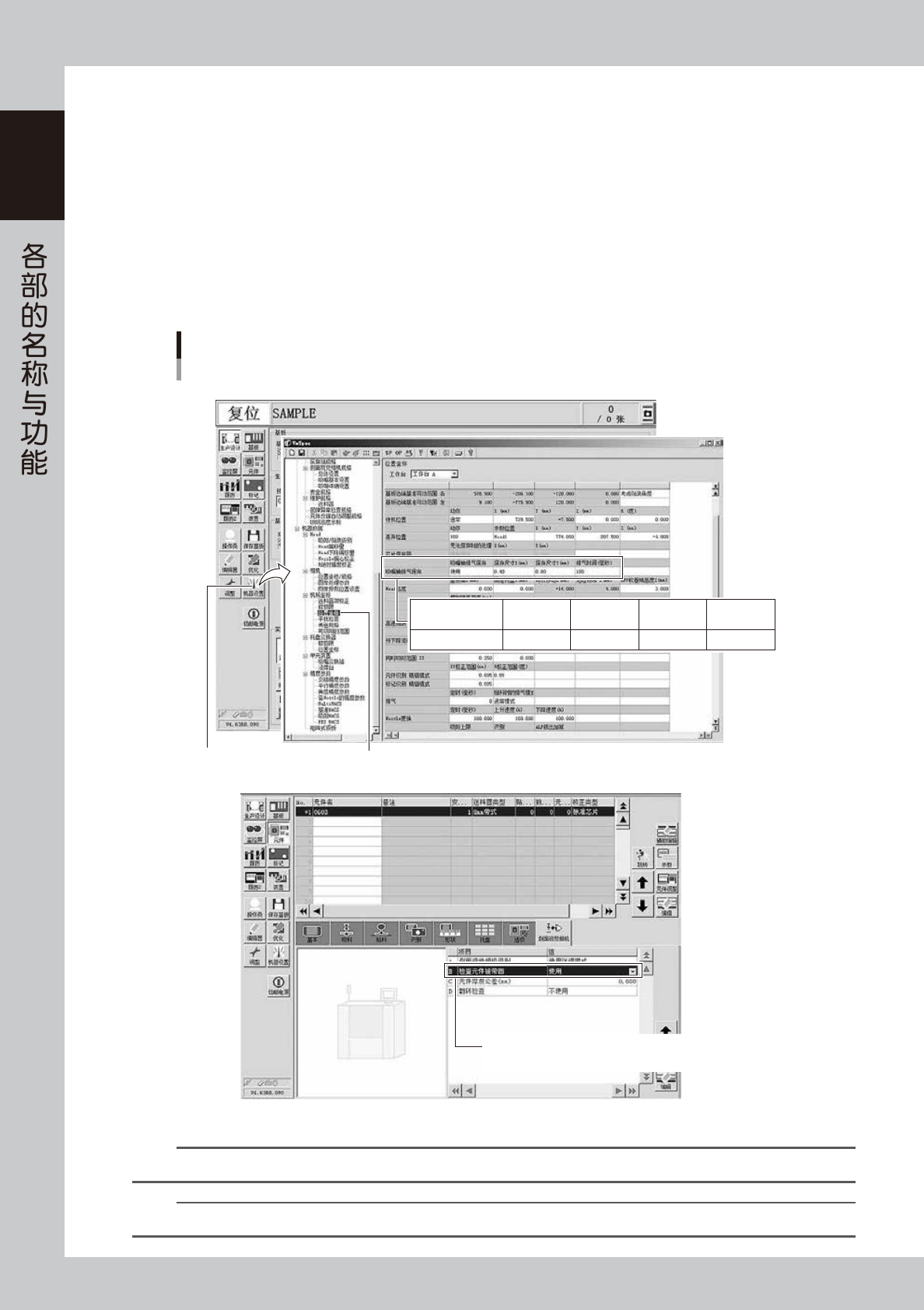

设定吸嘴轴排气废弃的方法
■ 基板程序：[元件] -“侧面视觉相机”
■ 机器设置：“机器数据”-“机械坐标”-“位置坐标”
[机器设置] 按钮
“机械坐标”-“位置坐标”
吸嘴轴排气废弃
废弃尺寸
X (mm)
0.4
废弃尺寸
Y (mm)
0.8
吸嘴轴排气
废弃
使用
排气时间
(毫秒)
100
B 检查元件被带回的设定为使用时 ：由侧面视觉相机检查
检查元件被带回的设定为不使用时 ：由负压检查判定
26107-KMK-00
n
要点
“吸嘴轴排气废弃”参数的设定为“不使用”，或者“元件尺寸”或“排气时间”的设定为“0”时，将不会进行吸嘴轴排气废弃。
参考
如上图中的设定所示，建议只对 0603 规格以下的元件进行吸嘴轴排气废弃。
1-23
1
4.供料部
4.1 供料方式
本机的供料部，有安装带式送料器的固定送料器架与驱动选配装置的电源接口、气源接口。

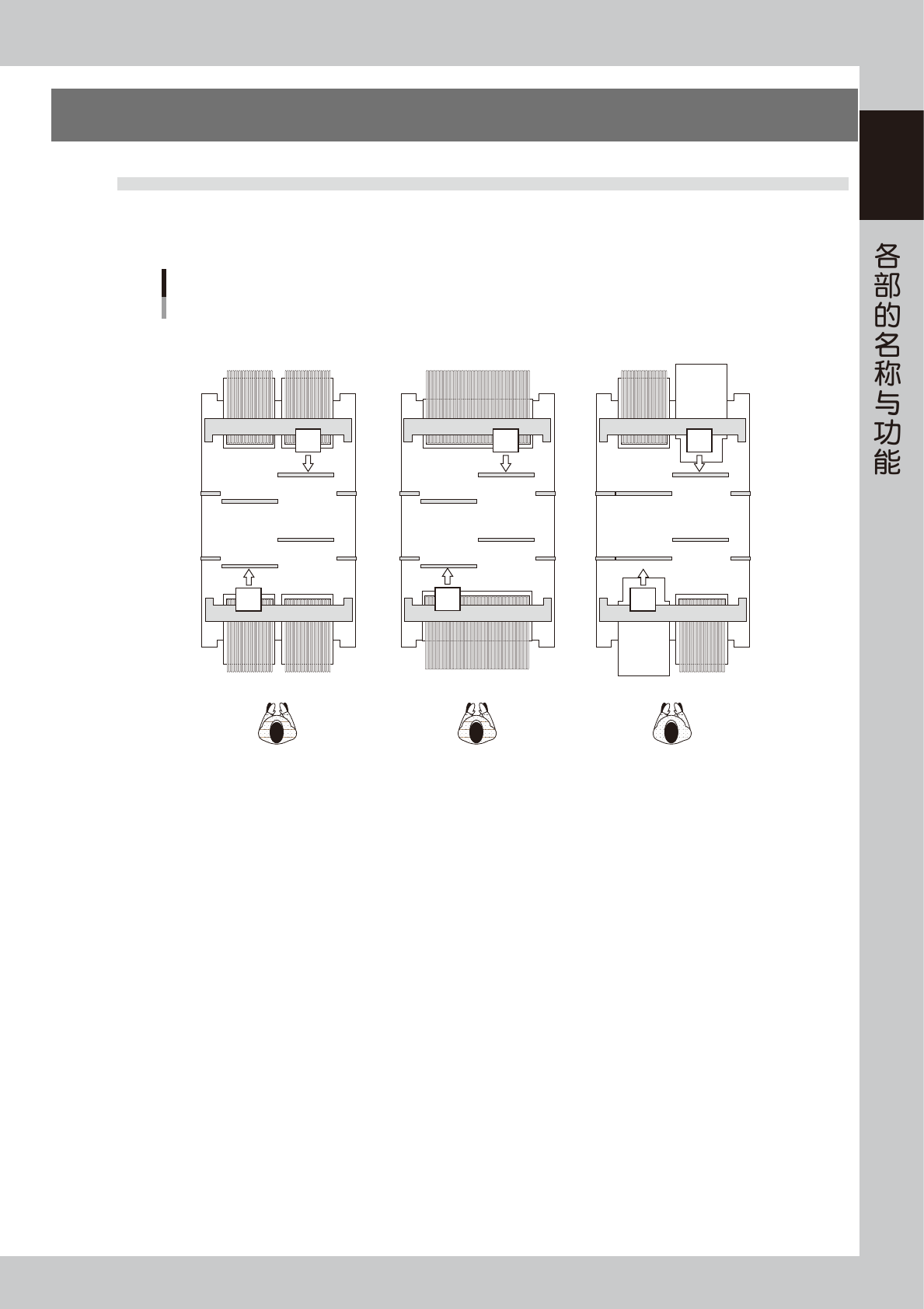

■ 供料方式
机器结构
以双梁、双段输送台机型为例
32连一次性换料车ｘ4台 70连固定送料器架ｘ2 前后都选配有托盘供料装置
1 32 33 6464
164 132 101 164 133
1 70
170 101
cATS10 or
sATS30 or
sATS30NS
cATS10 or
sATS30 or
sATS30NS
25116-KMK-00
1-24
1
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系以及工作台的位置，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用
的送料器安装号码，如下表所示。
HM 贴装头 贴装头 No.
32 连一次性换料车 70 连固定送料器架
前侧 / A 工作台 后侧 / B 工作台 前侧 / A 工作台 后侧 / B 工作台
单梁
1 6 〜 64 101 〜 155 6 〜 70 101 〜 161
2 5 〜 63 101 〜 156 5 〜 69 101 〜 162
3 4 〜 62 101 〜 157 4 〜 68 101 〜 163
4 3 〜 61 101 〜 158 3 〜 67 101 〜 164
5 2 〜 60 101 〜 159 2 〜 66 101 〜 165
6 1 〜 59 102 〜 160 1 〜 65 102 〜 166
7 1 〜 58 103 〜 161 1 〜 64 103 〜 167
8 1 〜 57 104 〜 162 1 〜 63 104 〜 168
9 1 〜 56 105 〜 163 1 〜 62 105 〜 169
10 1 〜 55 106 〜 164 1 〜 61 106 〜 170
双梁
1 1 〜 55 101 〜 155 1 〜 61 101 〜 161
2 1 〜 56 101 〜 156 1 〜 62 101 〜 162
3 1 〜 57 101 〜 157 1 〜 63 101 〜 163
4 1 〜 58 101 〜 158 1 〜 64 101 〜 164
5 1 〜 59 101 〜 159 1 〜 65 101 〜 165
6 2 〜 60 102 〜 160 2 〜 66 102 〜 166
7 3 〜 61 103 〜 161 3 〜 67 103 〜 167
8 4 〜 62 104 〜 162 4 〜 68 104 〜 168
9 5 〜 63 105 〜 163 5 〜 69 105 〜 169
10 6 〜 64 106 〜 164 6 〜 70 106 〜 170
FM 贴装头 贴装头 No.
32 连一次性换料车 70 连固定送料器架
前侧 / A 工作台 后侧 / B 工作台 前侧 / A 工作台 后侧 / B 工作台
单梁
1 6 〜 63 101 〜 155 6 〜 63 101 〜 161
2 4 〜 61 101 〜 157 4 〜 61 101 〜 163
3 2 〜 59 102 〜 159 2 〜 59 102 〜 165
4 1 〜 57 104 〜 161 1 〜 57 104 〜 167
5 1 〜 55 106 〜 163 1 〜 55 106 〜 169
双梁
1 1 〜 55 101 〜 155 1 〜 61 101 〜 161
2 1 〜 57 101 〜 157 1 〜 63 101 〜 163
3 2 〜 59 102 〜 159 2 〜 65 102 〜 165
4 4 〜 61 104 〜 161 4 〜 67 104 〜 167
5 6 〜 63 106 〜 163 6 〜 69 106 〜 169
