3-15 3 1.6.3 确认基板的固定状态 1 传入基板。 参照本章前述 “1.6.2 调整基板压板” 中 Step1 的步骤传入基板。 2 e 确认基板的固定状态。 1. 按急停按钮之后，打开贴片机的机盖。 2. 使用一次性换料车的机型，为便于操作需将料车从贴片机上拆下。 3. 用手指在基板上数处轻敲，从侧面目视检查基板，确认基板已被顶针均匀支撑。 4. 从侧面目视检查基板，确认基板无向上或向下挠曲。 5. 尤其是基板左右边端附近，…
3-14
3
4
(YSM20R 双段输送台机型时 ) 继续调整下游侧输送台的基板压板位置。
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
4. 显示“传送基板”确认画面。确认“全部位置”单选按钮为选中状态之后，按 [OK] 按钮。
5. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板从上游侧输送台被传送到下游侧输送台，
并被固定在下游侧输送台的贴装位置。
6. 按照前述 Step2 〜 3 的步骤，调整下游侧输送台的基板压板位置。
5
取出基板。
■ YSM20 单轨机型、YSM20WR 双轨机型时
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传出基板 ] 按钮。基板从贴装位置被传送到出口位置。
4. 用手取出基板。
■ YSM20R 双段输送台机型时
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
4. 显示“传送基板”确认画面。确认“全部位置”单选按钮为选中状态之后，按 [OK] 按钮。
5. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板从下游侧输送台的贴装位置被传送到
出口位置。
6. 用手取出基板。
参考
上述说明是在“传送基板”确认画面中选择“全部位置”为例介绍的，也可以选择“指定位置”之后勾选“入口→上游侧输送台”
或“上游侧输送台→下游侧输送台”或“下游侧输送台→出口”，只进行勾选段的传送。
3-15
3
1.6.3 确认基板的固定状态
1
传入基板。
参照本章前述“1.6.2 调整基板压板”中 Step1 的步骤传入基板。
2
e
确认基板的固定状态。
1. 按急停按钮之后，打开贴片机的机盖。
2. 使用一次性换料车的机型，为便于操作需将料车从贴片机上拆下。
3. 用手指在基板上数处轻敲，从侧面目视检查基板，确认基板已被顶针均匀支撑。
4. 从侧面目视检查基板，确认基板无向上或向下挠曲。
5. 尤其是基板左右边端附近，基板没有高出或低于传送轨托架面。
若在上述 3 〜 5 的检查中检出固定状态不良时，需重新调整顶针或基板压板的位置，或添加顶针、基板
压板之后，再次确认基板的固定状态。

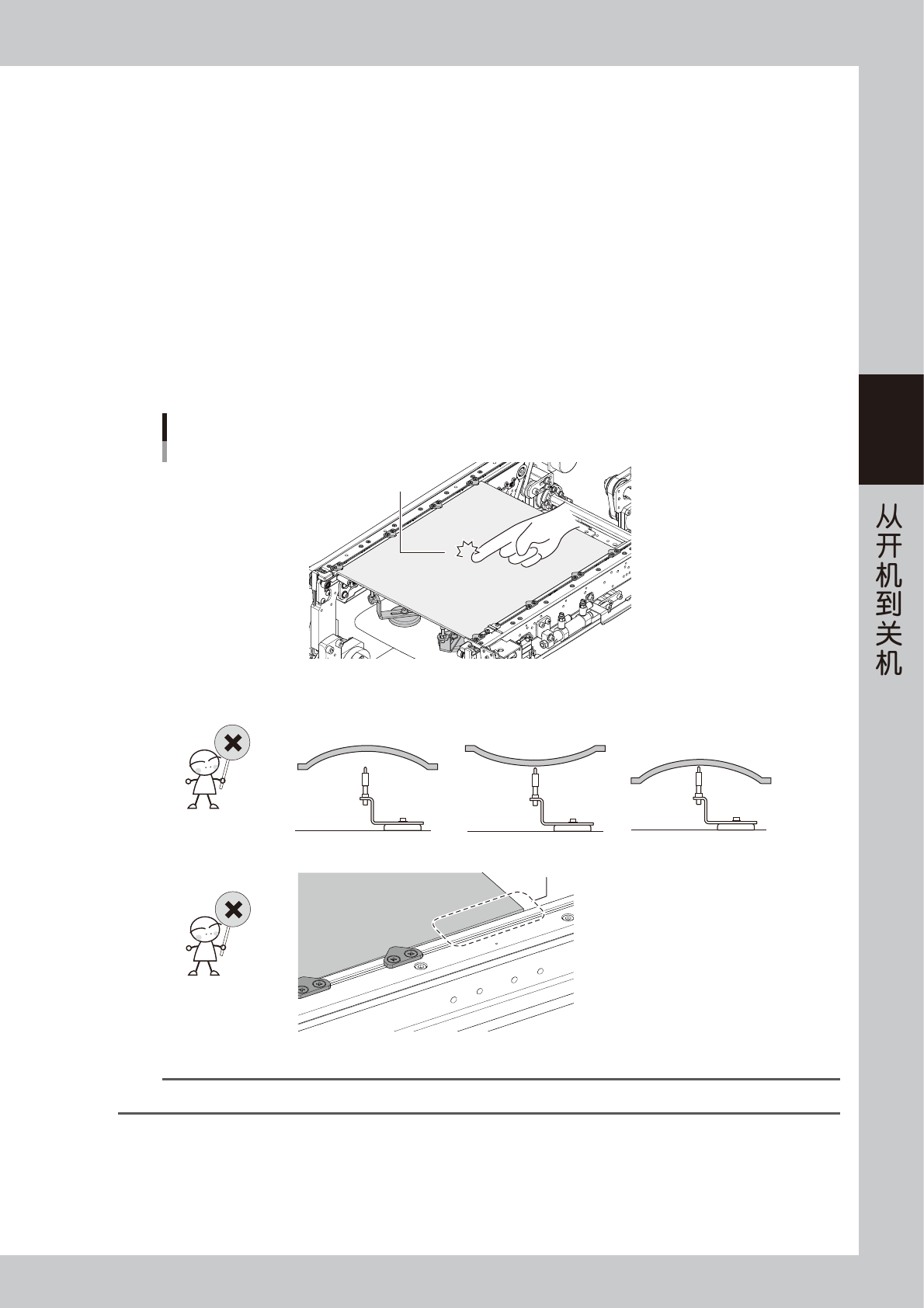

确认基板的固定状态
用手指轻敲基板
■ 确认基板固定状态的要点
- 基板厚度的设定不正确
- 顶针的位置不适合基板的挠曲状态使用
- 基板压板的位置不正确
基板高出传送轨托架面
25305-KMK-00
参考
本机对生产基板允许挠曲的范围为 ：向上挠曲在 0.5mm 以下、向下挠曲在 1.0mm 以下
3-16
3
3
(YSM20R 双段输送台机型时 ) 继续确认下游侧输送台的基板固定状态。
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
4. 显示“传送基板”确认画面。确认“全部位置”单选按钮为选中状态之后，按 [OK] 按钮。
5. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板从上游侧输送台被传送到下游侧输送台，
并被固定在下游侧输送台的贴装位置。
6. 按照前述 Step2 的步骤，确认下游侧输送台的基板固定状态。
4
取出基板。
■ YSM20R 单轨机型、YSM20WR 双轨机型时
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传出基板 ] 按钮。基板从贴装位置被传送到出口位置。
4. 用手取出基板。
■ YSM20R 双段输送台机型时
1. 使用一次性换料车的机型，需将料车装回贴片机。
2. 关闭贴片机的机盖，解除贴片机的紧急停机状态。
3. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
4. 显示“传送基板”确认画面。确认“全部位置”单选按钮为选中状态之后，按 [OK] 按钮。
5. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板从下游侧输送台的贴装位置被传送到
出口位置。
6. 用手取出基板。
