1.7 准备带装元件 ( 带式送料器 )
传送装置的准备完成之后，准备带装元件。
下面，以读入了生产用的基板程序为前提介绍准备带装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
将已装好带装元件的送料器安装在贴片机上。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。
边参照该画面，边在各个送料器安装位置安装已装好带装元件的送料器。
n
要点
关于将带装元件装入送料器的方法与将送料器安装在贴片机上的方法，请参照前述第 2 章“4. 带装元件的准备”。
n
要点
F1 〜 F64 为前侧送料器架的安装位置，F101 〜 F164 为后侧送料器架的安装位置。P1 〜 P30 为前侧托盘供料装置的载盘编号，
P101 〜 P130 为后侧托盘供料装置的载盘编号。
带装元件的准备
“生产设计”-“送料器列表”画面
[送料器列表]按钮

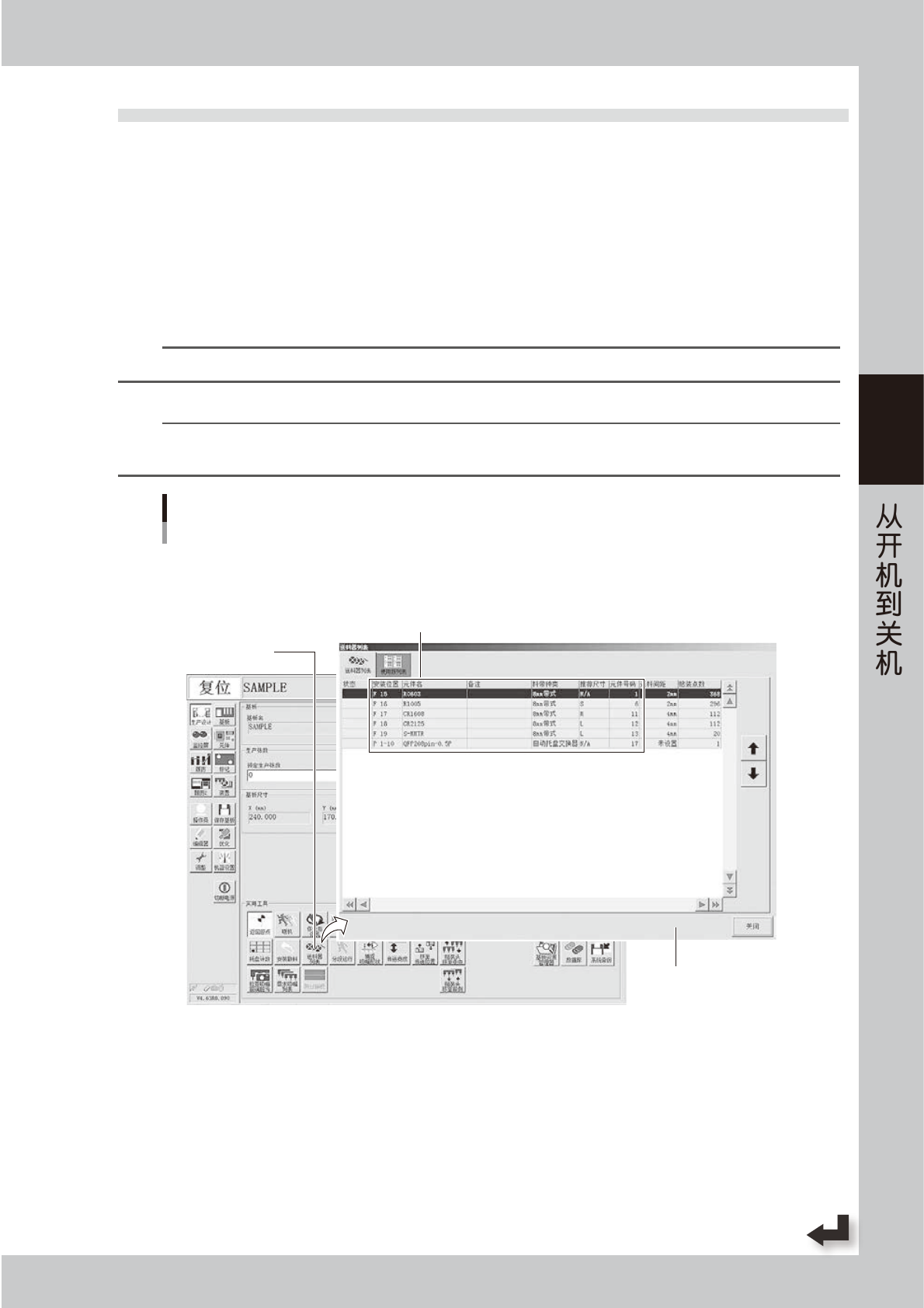

送料器列表画面
安装位置：
F1 〜 F64 时，将送料器安装在前侧送料器架上。
F101〜 F164 时，将送料器安装在后侧送料器架上。
P1 〜 P30 时，将盘装元件安装在前侧的托盘供料装置中。
P101〜 P130 时，将盘装元件安装在后侧的托盘供料装置中。
26313-KMK-00
3-18
3
1.8 准备盘装元件 ( 托盘供料装置 )
下面，以读入了生产用的基板程序为前提介绍准备盘装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
安装已装好盘装元件的载盘。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。盘装元件的安装位置显示为
“P1 〜 P30、P101 〜 P30”。边参照该画面，边将已装好盘装元件的载盘插入托盘供料装置的载料箱中的
对象柜层中。
n
要点
关于将元件托盘装入载盘中的方法与将载盘装入载料箱中的方法，请参照前述第 2 章“5. 盘装元件的准备 ( 托盘供料装置 )”。
■ “托盘计数”-“ATS 补料”画面
选配有托盘供料装置的贴片机，若基板程序中有使用托盘供给的元件时，按“生产设计”画面的 [ 托盘计数 ] 按钮，可以打
开“托盘计数”画面。在“托盘计数”画面的“ATS 补料”选项卡画面中，可以进行与载盘指示器按钮相同的操作。补充元
件之后，勾选“补料选择”单元格中的选择框并按 [ 补料 ] 按钮，可以完成盘装元件的补充。
参考
若盘装元件的补充完成，“补料选择”单元格的显示颜色会由黄色变为蓝色。
补充盘装元件

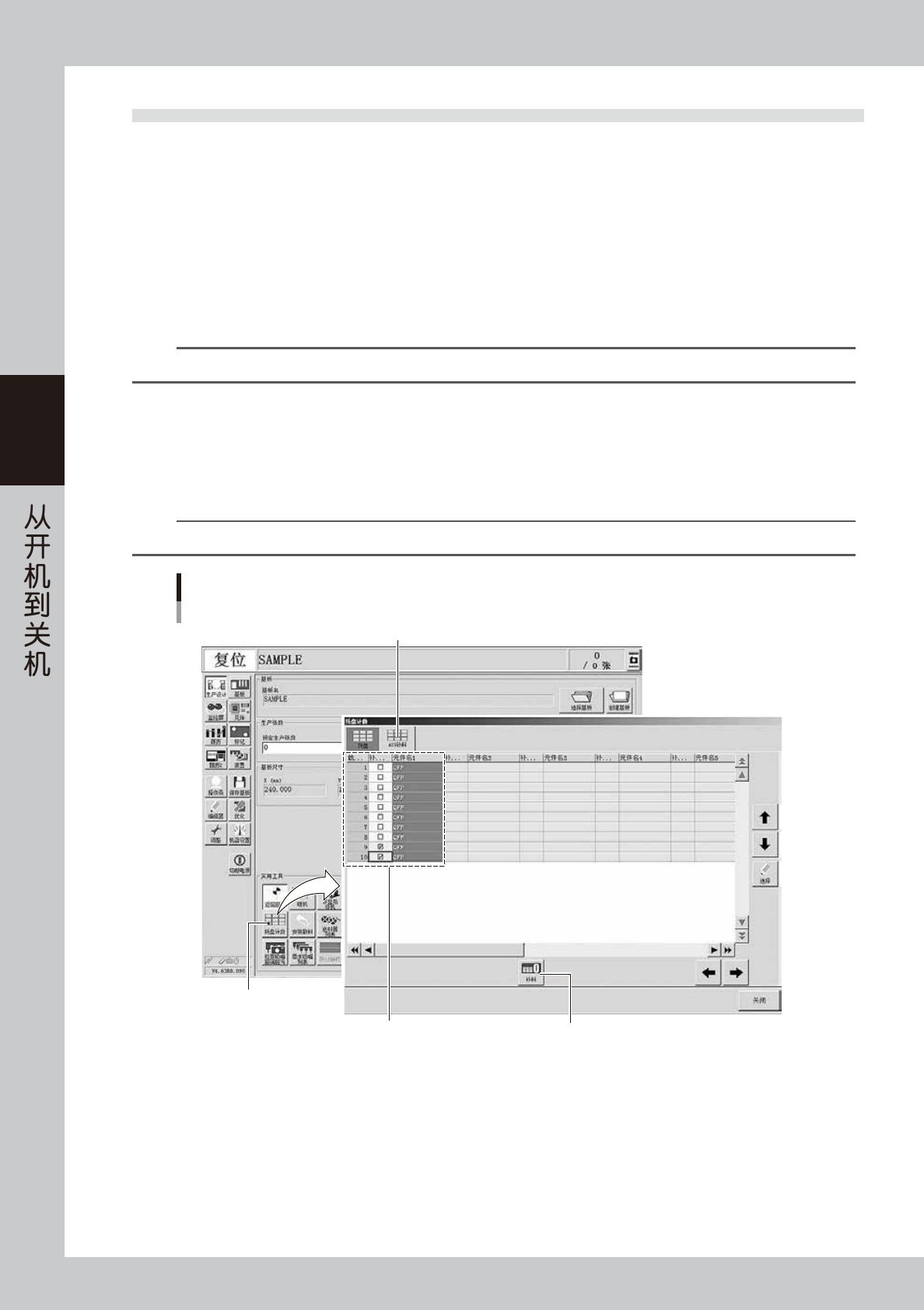

“托盘计数”-“ATS补料”画面
[托盘计数]按钮
“ATS补料”选项卡
勾选补充了元件的载盘号码的
“补料选择”单元格中的选择框
[补料]按钮
26314-KMK-00
3-19
3
■ “托盘计数”-“托盘”画面
在“托盘计数”-“托盘”画面，可以指定最先吸附的元件所在的载盘、托盘与元件的位置坐标。载盘中的元件全部用完并
补充了所有元件时，无需在本画面中进行指定。只有使用已用去部分盘装元件的载盘时，需在本画面进行指定。
需指定的对象参数如下 ：
‧
当前载盘号码：指定准备最先使用的载盘号码。
‧
元件 X、Y ：指定准备最先吸附的元件的位置坐标。
‧
托盘 X、Y ：同一载盘内有多个托盘时，指定准备最先吸附的托盘位置坐标。
指定盘装元件的吸附开始位置

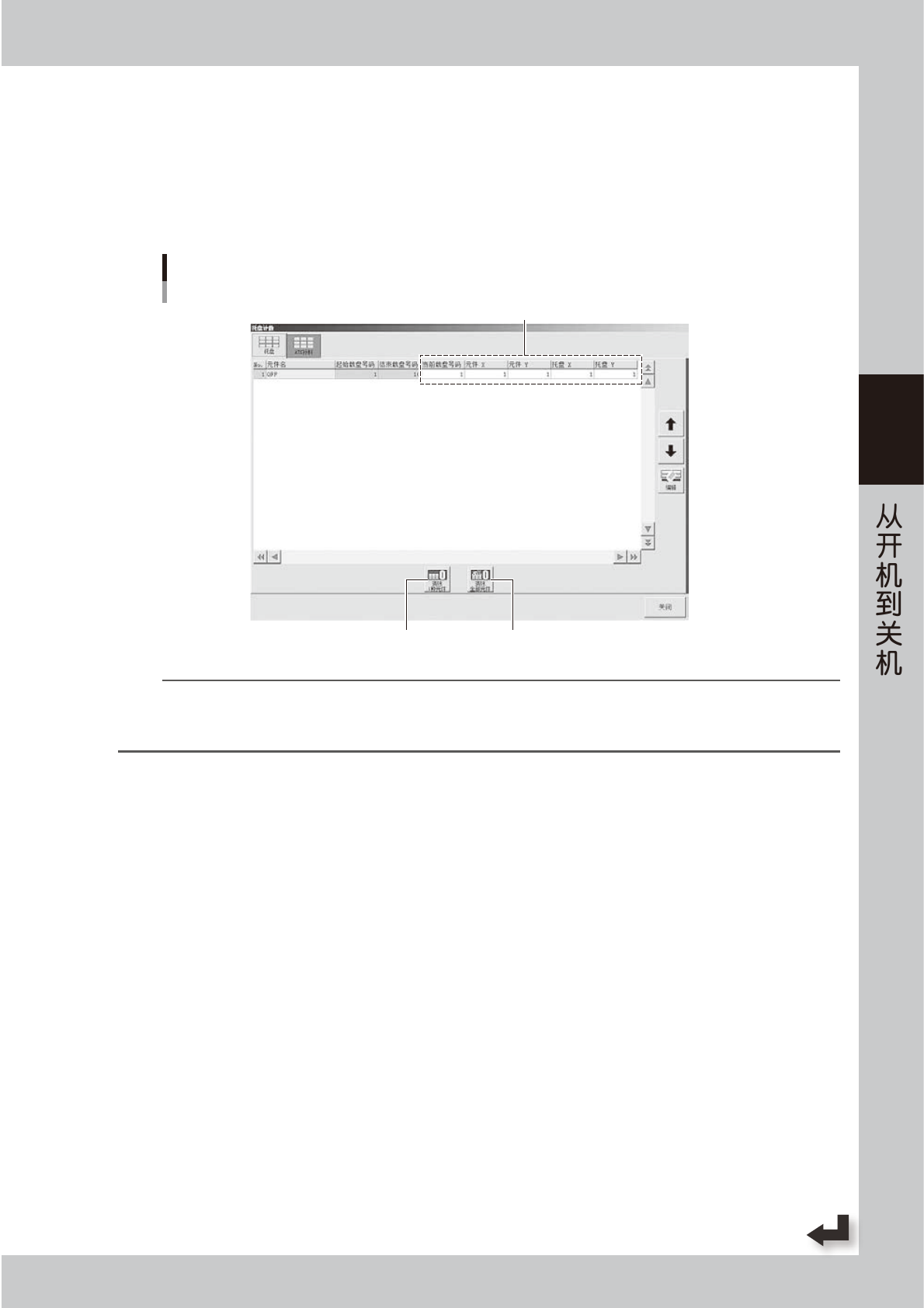

“托盘计数”-“托盘”画面
[清除1种元件]按钮
指定“当前载盘号码”“元件X、Y”“托盘X、Y
”
[清除全部元件]按钮
26315-KMK-00
参考
若选择对象元件行并按 [ 清除 1 种元件 ] 按钮，该元件的“元件 X、Y”、“托盘 X、Y”的值会变为“1”。按 [ 清除全部元件 ] 按钮时，
则“托盘计数”-“托盘”画面的所有元件的“元件 X、Y”、“托盘 X、Y”的值全部变为“1”。(“当前载盘号码”变为起始载盘号
码。)
